أنابيب صناعية من السيراميك ذات الغطاء المقاوم للاستعمال

وصف المنتج

عادةً ما يتكون الأنابيب الصناعية المقاومة للارتداء من أكثر من أنبوب واحد مستقيم. يجب أن تعمل المرفقات والشرائح والخفضات والاتصالات بالشريحة والمقاطع الانتقالية معًا كخط نقل واحد.إذا تم تصميم هذه المكونات بشكل منفصل، يمكن أن تترك الاختلافات في الطرح النهائي أو ارتفاع الغطاء الخطوات الداخلية التي تصبح نقاط ارتداء مبكرة.

يمكن تصنيع أنابيب ELACERA الصناعية السيراميكية المغطاة بالغلاف كجمع أنابيب مطابق. يتم إنتاج الأقسام المستقيمة والإضافات من الرسومات المؤكدة بحيث يكون القطر الداخلي ،موقع الاتصال، ومسار تدفق المواد تبقى متسقة في جميع أنحاء النظام.

أنابيب السيراميك أكثر من مجرد أنابيب مستقيمة

قد يعمل أنبوب مستقيم ملفوف بالسيراميك بشكل جيد بمفرده، لكن نظام النقل الكامل قد يفشل في وقت مبكر عند اتصالاته وتغييرات الاتجاه.

وغالبا ما يركز التآكل على:

• نصف قطر الكوع الخارجي
• مساحة الفرع من الشعر
• مدخل ومخرج جهاز تخفيف
• اتصالات الشبكة ذات القطرات الداخلية غير المتطابقة
• المفاصل التي تبقى فيها حواف السيراميك أو الأسطح الصلبة مكشوفة
• المقاطع التي تغير فيها المادة الاتجاه أو السرعة

لهذا السبب ، يجب مراجعة الأنابيب والإصلاحات المستقيمة كنظام أنابيب واحد بدلاً من ترتيبها حسب القطر الاسمي فقط.

تطابق الحفر المنتهي بين المكونات

أنابيب فولاذية ذات نفس القطر الاسمي لا يكون لها بالضرورة نفس القطر الداخلي النهائي بعد غطاء السيراميك.

الحفرة النهائية تعتمد على

• أنابيب الفولاذ ذات القطر الخارجي
• سمك جدار الأنابيب الصلبة
• سمك الغطاء السيراميكي
• إيداع السندات أو إيداع السندات
• معدل التسامح في التصنيع
• الترتيب السيراميكي في أطراف الأنابيب

إذا كانت المكونات المجاورة لديها ثقوب مختلفة، فقد تعترض الحافة الداخلية المرتفعة الجسيمات المنقولة مراراً وتكراراً. وهذا يمكن أن يخلق اضطرابات وتآكل مركز بالقرب من الاتصال.

لذلك يجب أن يتم ذكر الحفرة النهائية المطلوبة بوضوح على الرسمة. ثم يمكن ضبط سمك السيراميك وفقا لأبعاد أنابيب الصلب وظروف التآكل.

معايير المنتج

هذه هي القيم النموذجية للمواد السيرامية. يجب أن تتبع القيم النهائية تصنيف السيراميك المختار ومواصفات الطلب.

تكوينات منتجات نموذجية

المواصفات أعلاه تصف خيارات التصنيع الشائعة. يجب أن تتبع الأبعاد والمواد النهائية رسم الإنتاج المعتمد.

أنابيب و إضافات مستقيمة مصنعة كمجموعة

يمكن تطبيق هيكل غطاء الغطاء السيراميكي على مكونات أنابيب مختلفة:

• مقاطع الأنابيب المستقيمة
• المرفقات الملفوفة بالسيراميك
• المساواة والحد من الدرجات
• أجهزة تخفيض مركزية أو غريبة
• مقاطع الانتقال المزدوجة
• أنابيب الشعاب والأدوات المخصصة
• مكونات استبدال مصنوعة من عينات

عندما تنتمي عدة مكونات إلى نفس خط النقل، يمكن أن تكون مرقمة وفقًا لمواقع التثبيت الخاصة بها.هذا يساعد فريق الموقع على تحديد اتجاه التدفق الصحيح وتسلسل الاتصال أثناء التثبيت.

تصميم الكوع يتطلب أكثر من زاوية انحناء

لا يمكن تعريف المرفق فقط بـ 45 درجة أو 90 درجة. نصف قطر خط الوسط، الطول المستقيم، النقاط الملمسة،وتوجه الاطراف يؤثر أيضا على ما إذا كان يمكن للمكون استبدال الأنابيب القائمة.

النقطة الخارجية للمرفق تتلقى عادة اتصال أكثر تركيزا للجسيمات.هذه المنطقة قد تتطلب سمك السيراميك أو ترتيب غطاء مختلف عن القسم المستقيم المجاور.

قبل الإنتاج ، يجب تأكيد التفاصيل التالية عن الكوع:

• زاوية الانحناء
• نصف قطر خط الوسط
• اتجاه المدخل والمخرج
• أطوال الأطراف المستقيمة
• القطر الداخلي النهائي
• توجيه الجهاز
• اتجاه التآكل الرئيسي
• موقع التثبيت

الحدّيات والتي تحتاج إلى انتقالات داخلية سلسة

المكثفات تغير المقطع العرضي للنقل وقد تسبب تسارعًا محليًا أو اضطرابًا أو فصل جسيمات.قد تزيد الخطوة السيراميكية المفاجئة في المدخل أو المخرج من البلاء بدلا من حماية الأنابيب.

في حالة أجهزة تخفيف، يجب إظهار قطر المدخل والقطر الخارجي والطول الإجمالي وملف الانتقال على رسم الإنتاج.

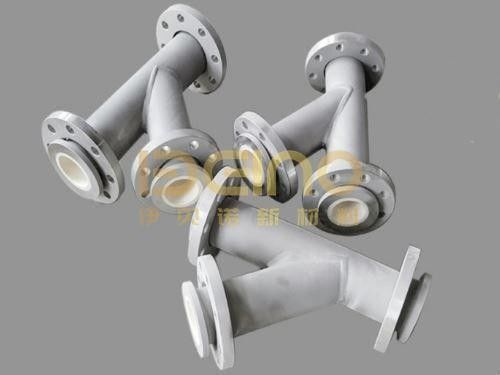

بالنسبة للأنابيب ، فإن زاوية الفرع ، وقطر الفرع ، واتجاه تدفق المواد مهمون بشكل خاص. قد لا يعاني الأنابيب الرئيسية والفرعية من نفس كثافة التآكل ،لذلك يجب أن تعكس تخطيط الغطاء مسار التدفق الفعلي.

تفاصيل الاتصال والشريط

يقدم أنبوب الصلب الخارجي الدعم الهيكلي ويحمل الأحمال الميكانيكية والضغطية، والسيراميك بمثابة الطبقة الداخلية المقاومة للاستعمال.

تأكيد أبعاد اللفاف، كمية ثقب المسامير، قطر الدائرة المسامير، وجه الختم، وتوجيه اللفاف قبل البدء في أعمال الغطاء.قد تكون هناك حاجة إلى مساحة لحام كافية غير مغلفة أو محمية في نهايات الأنابيب.

يجب أن لا تبرز السيراميك في الأنابيب المجاورة أو تترك خطوة فولاذية مكشوفة تواجه تدفق المواد.

المعلومات المطلوبة على رسم الإنتاج

بالنسبة لمجموعة كاملة من الأنابيب، يجب أن تحدد الرسمة:

• رقم المكون وموقع التثبيت
• اتجاه تدفق المواد
• الأبعاد الكلية والخط الوسط
• القطر الداخلي النهائي
• سمك الصلب والسيراميك
• زاوية و نصف قطر الكوع
• أبعاد الشجرة والفروع
• قطرات مدخل وخارج جهاز التحكم
• نوع الشريط وتوجهه
• مساحات التسامح
• ضغط العمل ودرجة حرارة العمل

رسم تخطيط مفيد بشكل خاص عندما يجب تثبيت العديد من المرفقين والأدوات في تسلسل ثابت.

التفتيش قبل الشحن

يجب التحقق من كل مكون جاهز بمقارنة مع الرسم المعتمد بدلاً من فحصه فقط كأنبوب فردي.

وتشمل نقاط التفتيش عادةً:

• الأبعاد الكلية
• القطر الداخلي النهائي
• توجيه اللحاء وموقف ثقب البرولت
• تركيز الغطاء السيراميكي
• الخطوات الداخلية في نهاية الأنابيب
• السيراميك المكسور أو الممزق
• الصلب المعرض في مسار تدفق المواد
• رقم المكونات و علامة اتجاه التدفق
• حالة الطلاء الخارجي والتغليف

حيثما كان ذلك ممكناً، يمكن فحص المكونات المجاورة معاً قبل الشحن للتحقق من اتصالها وانتقالها.

تطبيقات نموذجية

يتم استخدام مجموعات الأنابيب الصناعية السيراميكية المصنوعة خصيصًا في:

• نقل الرماد و مسحوق الفحم
• أسمنت وتجهيز المعادن
• أنظمة معالجة مواد مصانع الصلب
• خطوط أنابيب التعدين ومعالجة الخام
• معدات النقل الهوائية
• خطوط إنتاج المسحوق
• أنظمة المواد السائبة في الموانئ
• أنابيب أخرى تحتوي على مرفقين متعددين وأدوات

يجب اختيار الدرجة السيراميكية المناسبة وسمك الغطاء وفقا للمادة الفعلية وحجم الجسيمات وسرعة النقل ودرجة الحرارة وظروف الاصطدام.

الأسئلة الشائعة

لماذا قطر الأنابيب الاسمي وحده غير كافٍ للإنتاج؟

لا يحدد القطر الاسمي سمك جدار الصلب أو سمك السيراميك أو الحفرة الداخلية النهائية. هناك حاجة إلى رسم لضمان أن يطابق المكون الجديد خط الأنابيب الحالي.

هل يمكن توفير الأنابيب المستقيمة والمرفقات والمنخفضات كمجموعة واحدة؟

نعم، يمكن تصنيع المكونات من نفس تخطيط الأنابيب، والرقم وفقا لمواقع تركيبها وتحقق من توافق الاتصالات قبل الشحن.

هل يمكن أن تستخدم الأقسام المختلفة سمك السيراميك المختلف؟

نعم ، يمكن زيادة سمك السيراميك في المرفقين أو غيرها من مواقع الارتداء المركزة مع الحفاظ على فتحة متوافقة.

كيف يمكن تقليل الخطوات الداخلية في الاتصالات؟

يجب تأكيد الأبعاد النهائية للثقب، والنهاية السيرامية، وأبعاد الأنابيب المجاورة معا. يجب فحص المكونات للتحقيق في محاذاة قبل الشحن ومرة أخرى أثناء التثبيت.

هل يمكن إعادة إنتاج مكون موجود من عينة؟

نعم، شريطة أن تكون العينة كاملة بما فيه الكفاية للتدقيق الأبعاد. يجب أن يتم إعداد رسم تم التحقق منه والموافقة عليه قبل الإنتاج.

تقوم شركة ELACERA بتصنيع أنابيب مستقيمة ملفوفة بأكمام سيراميكية، ومرفقات، ومحطات، ومخفضات، ومجموعات أنابيب مخصصة وفقًا للرسومات المعتمدة.أبعاد المكونات، و ظروف التشغيل للمراجعة التقنية.
