تفاصيل المنتج
مكان المنشأ: تشانغشا ، هونان ، الصين
اسم العلامة التجارية: Elacera
رقم الموديل: سيراميك الألومينا
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: معبأة في حالات خشبية أو رفوف حديدية
وقت التسليم: 25-45 يوم عمل
شروط الدفع: تي/تي
القدرة على العرض: 100,000 ㎡/ سنة
التطبيقات: |
التطبيقات عالية درجة الحرارة والارتداء العالي |
المقاومة الكيميائية: |
ممتاز |
لون: |
أبيض |
قوة ضاغطة: |
2000 ميجا باسكال |
قوة عازلة: |
12 كيلو فولت/ملم |
المقاومة الكهربائية: |
10^14 أوم سم |
قوة العاطفة: |
800 ميجا باسكال |
صلابة: |
1400 HV |
مادة: |
الألومينيا المقاومة من الزركونيا |
أقصى درجة حرارة التشغيل: |
1700 درجة مئوية |
الموصلية الحرارية: |
20 ث/م |
معامل التمدد الحراري: |
8.2 x 10^-6 /k |
التطبيقات: |
التطبيقات عالية درجة الحرارة والارتداء العالي |
المقاومة الكيميائية: |
ممتاز |
لون: |
أبيض |
قوة ضاغطة: |
2000 ميجا باسكال |
قوة عازلة: |
12 كيلو فولت/ملم |
المقاومة الكهربائية: |
10^14 أوم سم |
قوة العاطفة: |
800 ميجا باسكال |
صلابة: |
1400 HV |
مادة: |
الألومينيا المقاومة من الزركونيا |
أقصى درجة حرارة التشغيل: |
1700 درجة مئوية |
الموصلية الحرارية: |
20 ث/م |
معامل التمدد الحراري: |
8.2 x 10^-6 /k |
وصف المنتج

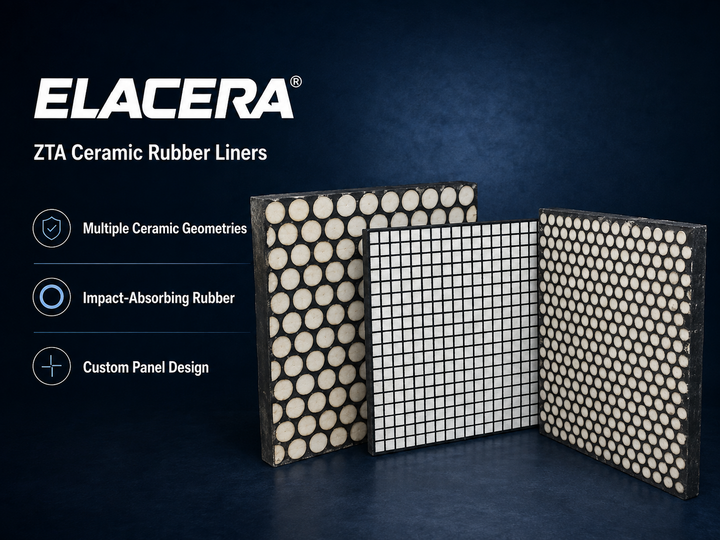

بطانات السيراميك المطاطي ZTA مصممة لمناطق التآكل حيث قد تتلف بطانات السيراميك التقليدية من الألومينا بسبب الصدمات المتكررة، أو الجسيمات الكبيرة، أو ارتفاعات سقوط المواد العالية.
تجمع البطانة بين سيراميك الألومينا المقوى بالزركونيا وطبقة مطاطية ممتصة للصدمات. يمكن إضافة لوحة دعم فولاذية اختيارية للتركيب الميكانيكي والاستبدال المعياري. يوفر هذا الهيكل مقاومة للتآكل وحماية من الصدمات لمعدات مناولة المواد السائبة المتطلبة.
لماذا تحتاج مناطق التآكل عالية التأثير إلى سيراميك ZTA؟
توفر سيراميك الألومينا التقليدية مقاومة ممتازة للتآكل الانزلاقي. ومع ذلك، في نقاط النقل التي تتعامل مع جسيمات كبيرة أو حادة، يمكن أن تتسبب الصدمات المباشرة المتكررة في تشقق السيراميك، أو تشظي الحواف، أو فشل مبكر للبطانة.
تحتوي سيراميك ZTA على الزركونيا داخل مصفوفة الألومينا. تساعد آلية تقوية الزركونيا على تحسين صلابة الكسر، مما يجعل السيراميك أكثر ملاءمة للتآكل والصدمات المدمجة.
تساعد الطبقة المطاطية الموجودة أسفل السيراميك أيضًا على امتصاص طاقة الصدمات وتقليل الإجهاد المنتقل إلى سطح السيراميك.
للتطبيقات التي يهيمن عليها التآكل الانزلاقي مع تأثير محدود، قد تظل بطانات الألومينا التقليدية الخيار الأكثر اقتصادية. يوصى ببطانات السيراميك المطاطي ZTA عندما يكون تلف الصدمات سببًا رئيسيًا لفشل البطانة.
هياكل البطانة المتاحة
بطانة سيراميك + مطاط اثنان في واحد
يتم فلكنة بلاط سيراميك ZTA في طبقة دعم مطاطية. هذا الهيكل مناسب للربط المباشر بالأسطح الفولاذية المُجهزة ويمكن أن يتكيف مع أقسام المعدات المنحنية أو غير المنتظمة.
بطانة سيراميك + مطاط + فولاذ ثلاثة في واحد
يتم فلكنة سيراميك ZTA والمطاط ولوحة دعم فولاذية في لوحة بطانة متكاملة. يدعم الدعم الفولاذي التثبيت الميكانيكي ويبسط استبدال أقسام البطانة الفردية.
يجب اختيار الهيكل النهائي والسماكة وطريقة التثبيت وفقًا لرسم المعدات وظروف التشغيل الفعلية.
التطبيقات الموصى بها
يمكن استخدام البطانات المركبة من سيراميك ZTA المطاطي في:
بيانات فنية نموذجية
| البند | القيمة النموذجية |
|---|---|
| محتوى الألومينا | ≥75% |
| محتوى الزركونيا | ≥21% |
| كثافة السيراميك | 4.2 جم/سم³ |
| قوة الضغط | ≥ 1,400 ميجا باسكال |
| صلابة روكويل | ≥ 90 HRA |
| صلابة فيكرز | ≥ 1,350 HV10 |
| صلابة الكسر | ≥ 5.5 ميجا باسكال·م¹⁄² |
| قوة الانحناء | ≥ 350 ميجا باسكال |
| مادة المطاط | مطاط طبيعي |
| قوة شد المطاط | ≥ 15 ميجا باسكال |
| استطالة المطاط | ≥ 450% |
القيم أعلاه هي بيانات منتج نموذجية. يجب تأكيد المتطلبات الفنية النهائية وفقًا للمواصفات المعتمدة وظروف التشغيل.
الأحجام والبناء المتاح
|
البند |
النطاق المتاح |
|---|---|
| أحجام لوحات البطانة | 150×300، 200×300، 300×300، 450×300، 500×500 و 530×450 مم |
| أحجام بلاط السيراميك | من 10×10 مم إلى 150×100 مم |
| سمك المطاط | 2-15 مم |
| سمك لوحة الصلب | 3-10 مم |
| هيكل اثنان في واحد | سيراميك ZTA + مطاط |
| هيكل ثلاثة في واحد | سيراميك ZTA + مطاط + لوحة فولاذية |
| تصنيع مخصص | متاح وفقًا للرسومات المعتمدة |
كيفية اختيار البطانة المناسبة
يجب عدم اختيار البطانة الأكثر ملاءمة بناءً على سمك السيراميك فقط. يجب مراعاة آلية التآكل الكاملة.
يرجى تقديم المعلومات التالية قبل الاختيار:
المادة المعالجة وحجم الجسيمات
ارتفاع سقوط المادة واتجاه التأثير
معدل تدفق المادة أو سرعة النقل
درجة حرارة التشغيل
البطانة الحالية وظروف الخدمة الفعلية
رسم المعدات ومساحة التركيب
وضع الفشل الأساسي: التآكل، الصدمة، أو انفصال السيراميك
بناءً على هذه المعلومات، يمكن لـ Elacera أن توصي بحجم السيراميك، وسمك المطاط، والدعم الفولاذي، وطريقة التثبيت.
أسئلة متكررة
ما الفرق بين بطانات سيراميك ZTA والألومينا القياسية؟
تعتبر سيراميك الألومينا القياسية مناسبة بشكل عام للتآكل الانزلاقي. توفر سيراميك ZTA صلابة كسر أعلى وتفضل عندما يتم دمج التآكل مع الصدمات المتكررة.
لماذا يتم إضافة المطاط أسفل سيراميك ZTA؟
تُخفف الطبقة المطاطية من الصدمات، وتمتص الاهتزازات، وتقلل الإجهاد المركز على بلاط السيراميك.
متى يجب اختيار بطانة ثلاثة في واحد؟
بطانة سيراميك-مطاط-فولاذ مناسبة عندما يكون التثبيت الميكانيكي، أو التركيب المعياري، أو الاستبدال الأسهل مطلوبًا.
هل يمكن تخصيص أحجام الألواح والسيراميك؟
نعم. يمكن تصنيع أبعاد الألواح، وهندسة السيراميك، وسمك المطاط، وسمك الفولاذ، وتصميم التثبيت وفقًا للرسم المعتمد.
هل يمكن للبطانة العمل عند 1700 درجة مئوية؟
لا يجب اختيار درجة الحرارة بناءً على تصنيف السيراميك وحده. درجة حرارة التشغيل المسموح بها للبطانة المركبة محدودة بالمطاط والمواد اللاصقة وهيكل التركيب. يجب تأكيد درجة الحرارة الفعلية قبل الإنتاج.
ما هي المعلومات المطلوبة لعرض الأسعار؟
يرجى تقديم رسم المعدات، وأبعاد البطانة، والكمية المطلوبة، والمادة المعالجة، وحجم الجسيمات، وارتفاع السقوط، ودرجة حرارة التشغيل، ومشكلة التآكل الحالية.
دعم حماية التآكل
السيراميك عالي الصلابة ليس بالضرورة الحل الأفضل لكل منطقة تآكل. يجب أن تتطابق البطانة الصحيحة مع المزيج الفعلي للتآكل والصدمات وظروف التركيب.
أرسل لنا رسم المعدات ومعلومات التشغيل الخاصة بك. ستساعد Elacera في تقييم ما إذا كانت بطانة الألومينا التقليدية أو بطانة السيراميك المطاطي ZTA أكثر ملاءمة لتطبيقك.
