تفاصيل المنتج
مكان المنشأ: تشانغشا ، هونان ، الصين
اسم العلامة التجارية: Elacera®
رقم الموديل: المزلق والقواديس المبطنة بالسيراميك
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: معبأة في حالات خشبية أو رفوف حديدية
وقت التسليم: 25-45 يوم عمل
شروط الدفع: تي/تي
القدرة على العرض: القدرة الإنتاجية المخصصة
نوع المنتج: |
شلال مبطن بالسيراميك من الألومينا |
مادة البطانة: |
سيراميك الألومينا المقاوم للاهتراء |
الهيكل الأساسي: |
شلال الكربون الصلب |
المواد المعالجة: |
كلنكر الأسمنت |
طلب: |
نقل وتفريغ الكلنكر |
شروط الارتداء: |
التآكل والتأثير |
مناطق الحماية للارتداء: |
شلال القاع والجدران الجانبية ومناطق التأثير |
طريقة البطانة: |
المستعبدين أو الملحومة وفقا لظروف التشغيل |
سمك السيراميك: |
مخصصة وفقا لظروف الارتداء |
أبعاد المزلق: |
مخصصة للرسومات المعتمدة |
نوع المنتج: |
شلال مبطن بالسيراميك من الألومينا |
مادة البطانة: |
سيراميك الألومينا المقاوم للاهتراء |
الهيكل الأساسي: |
شلال الكربون الصلب |
المواد المعالجة: |
كلنكر الأسمنت |
طلب: |
نقل وتفريغ الكلنكر |
شروط الارتداء: |
التآكل والتأثير |
مناطق الحماية للارتداء: |
شلال القاع والجدران الجانبية ومناطق التأثير |
طريقة البطانة: |
المستعبدين أو الملحومة وفقا لظروف التشغيل |
سمك السيراميك: |
مخصصة وفقا لظروف الارتداء |
أبعاد المزلق: |
مخصصة للرسومات المعتمدة |

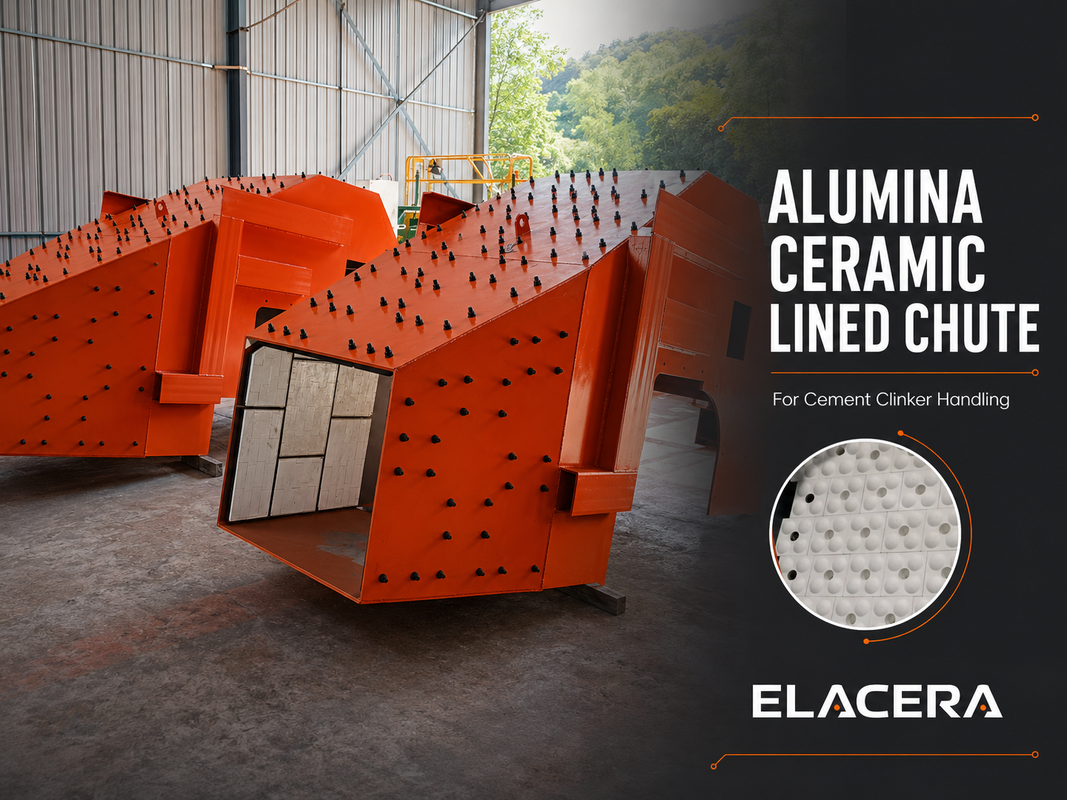

مزلق مبطن بالسيراميك الألومينا لمناولة الكلنكر الأسمنتي
المزلق المبطن بسيراميك الألومينا هو مزلق فولاذي مصنع محمي ببلاط أو كتل سيراميك مقاومة للتآكل. تم تصميمه للمناطق التي يصطدم فيها كلنكر الأسمنت أو ينزلق بشكل متكرر عبر السطح الفولاذي الداخلي أثناء نقل المواد.
يمكن تصنيع جسم المزلق، وأبعاد المدخل والمخرج، وسمك البطانة، وهيكل الاتصال وفقًا لرسومات معدات العميل. اعتمادًا على درجة حرارة التشغيل، وارتفاع السقوط، والاهتزاز، وموضع التركيب، قد يتم ربط البطانة السيراميكية، أو تثبيتها ميكانيكيًا ببلاط قابل للحام، أو تركيبها باستخدام مزيج من الطريقتين.
وصف قصير للمنتج
يحمي المزلق المبطن بسيراميك الألومينا الأسطح الفولاذية المعرضة للاصطدام والتآكل بالانزلاق أثناء نقل كلنكر الأسمنت. يمكن تخصيص أبعاد المزلق، وتخطيط السيراميك، وطريقة التثبيت وفقًا لظروف التشغيل ورسومات المعدات.
أين يحدث التآكل في مزلق الكلنكر؟
نادرًا ما يكون التآكل داخل مزلق الكلنكر موزعًا بالتساوي.
قد تصطدم المادة التي تدخل المزلق أولاً بسطح اصطدام ثم تغير اتجاهها قبل الانزلاق نحو المخرج. هذا يخلق عدة مناطق تآكل محتملة:
قد لا يوفر مجرد تركيب نفس البطانة عبر المزلق بأكمله النتيجة الأكثر ملاءمة. يجب تصميم تخطيط السيراميك حول تدفق المواد الفعلي والمناطق التي يتركز فيها التآكل.
هيكل البطانة السيراميكية
يتم تصنيع المزلق الفولاذي أولاً، وبعد ذلك يتم ترتيب بلاط أو كتل سيراميك الألومينا عبر أسطح التآكل الداخلية.
يتم اختيار حجم وتخطيط السيراميك وفقًا لشكل المزلق. البلاط المسطح مناسب للأسطح المستوية الكبيرة، بينما قد تكون القطع الأصغر أو ذات الأشكال الخاصة مطلوبة حول الزوايا والانتقالات والأقسام غير المنتظمة.
حيثما أمكن، يتم ترتيب وصلات السيراميك لتجنب المسارات المستقيمة المستمرة في اتجاه تدفق المواد. يجب أن تتصل نهاية البطانة أيضًا بسلاسة مع السطح الفولاذي المجاور أو المبطن بالسيراميك لتقليل الحواف المكشوفة.
بطانة سيراميكية مربوطة أم قابلة للحام؟
يجب اختيار طريقة تثبيت السيراميك وفقًا لظروف التشغيل الفعلية.
بلاط سيراميك مربوط
توفر بلاط السيراميك المربوط سطحًا داخليًا أملسًا نسبيًا وهي مناسبة عندما يكون اللاصق المختار متوافقًا مع درجة حرارة التشغيل، ومستوى الاصطدام، وموضع التركيب.
يجب تحضير السطح الفولاذي بشكل صحيح قبل التركيب. ترتيب السيراميك، وتغطية اللاصق، والتحكم في الوصلات هي أجزاء مهمة من عملية البطانة.
بلاط سيراميك قابل للحام
تحتوي بلاط السيراميك القابل للحام على فتحة تركيب مشكلة. أثناء التركيب، يمر مكون تثبيت معدني عبر هذه الفتحة ويتم لحامه بجسم المزلق الفولاذي. ثم يتم استخدام غطاء سيراميكي لحماية موضع التثبيت.
لا يتم لحام السيراميك نفسه مباشرة. يوفر مكون التثبيت المعدني الاحتفاظ الميكانيكي، بينما يمكن أيضًا استخدام لاصق أو طبقة تسوية عند الاقتضاء لظروف التشغيل.
يمكن اعتبار هذا الهيكل للمزلقات المعرضة للاهتزاز، أو التركيب العلوي، أو أقسام السيراميك الكبيرة، أو ظروف التشغيل التي تتطلب احتفاظًا ميكانيكيًا إضافيًا.
هيكل بطانة مدمج
يمكن استخدام طرق تثبيت مختلفة في أقسام مختلفة من مزلق واحد.
على سبيل المثال، قد يستخدم سطح الانزلاق الرئيسي بلاط سيراميك مربوطًا، بينما قد تستخدم مناطق الاصطدام الحرجة أو الأقسام العلوية بلاط سيراميك قابل للحام. يجب تأكيد التصميم النهائي بعد مراجعة درجة الحرارة، وارتفاع السقوط، وحجم الجسيمات، ونمط التآكل الحالي.
ميزات المنتج
معلومات فنية نموذجية
|
البند |
وصف نموذجي |
|---|---|
| هيكل المنتج | مزلق فولاذي مصنع ببطانة سيراميك الألومينا |
| مادة السيراميك | عادةً سيراميك الألومينا بنسبة 95٪ |
| كثافة السيراميك | ≥3.75 جم/سم³ |
| شكل السيراميك | بلاط مسطح، بلاط قابل للحام، كتل، أو أشكال مخصصة |
| سمك السيراميك | يتم اختياره وفقًا لظروف التآكل |
| مادة جسم الفولاذ | وفقًا للرسم المؤكد |
| سمك جسم الفولاذ | وفقًا للمتطلبات الهيكلية |
| طريقة التثبيت | مربوط، مثبت ميكانيكيًا، أو مدمج |
| أبعاد المزلق | مخصصة |
| المدخل والمخرج | مخصصة |
| هيكل الاتصال | شفة، اتصال ملحوم، أو تصميم خاص بالرسم |
| المادة المطبقة | كلنكر الأسمنت ومواد صلبة أخرى كاشطة |
| درجة حرارة التشغيل | يجب تأكيدها قبل اختيار نظام التثبيت |
| الأبعاد الداخلية النهائية | يتم تأكيدها قبل الإنتاج |
يصف الجدول خيارات التصنيع الشائعة وليس مواصفات ثابتة. يجب أن تستند المعلمات النهائية إلى الرسم المعتمد ومعلومات التشغيل.
تصميم مناطق الاصطدام والانزلاق
لا ينبغي دائمًا التعامل مع تآكل الاصطدام وتآكل الانزلاق بنفس الطريقة.
قد تتطلب منطقة الاصطدام الأولى سمكًا مختلفًا للسيراميك، أو شكل كتلة، أو هيكل تثبيت مختلف عن سطح الانزلاق السفلي. إذا تغير اتجاه المادة داخل المزلق، فقد يتلقى جدار واحد تآكلًا أكثر تركيزًا بكثير من الجدار المقابل.
لذلك، يجب أن يأخذ مراجعة التصميم في الاعتبار:
تساعد هذه التفاصيل في تحديد تخطيط السيراميك ومنع البطانة من تقليل ممر المواد بشكل غير ضروري.
سمك السيراميك وحجم الفتحة النهائية
البطانة السيراميكية السميكة لا تعني تلقائيًا تصميم مزلق أفضل.
زيادة سمك السيراميك تقلل الأبعاد الداخلية النهائية. قد يؤثر هذا على تدفق المواد، خاصة بالقرب من المخارج الضيقة، أو الانتقالات، أو نقاط الاتصال الحالية.
قبل التصنيع، يجب تأكيد كل من متطلبات الحماية من التآكل وحجم الفتحة النهائية. يمكن استخدام سماكات بطانة مختلفة في مناطق منفصلة عندما يكون توزيع التآكل مفهومًا بوضوح.
التصنيع والفحص
يبدأ الإنتاج بمراجعة رسم المزلق الخاص بالعميل ومعلومات التشغيل. يتم تصنيع جسم الفولاذ قبل ترتيب تخطيط السيراميك وفقًا للهندسة الداخلية.
أثناء التصنيع، يتم فحص النقاط التالية:
يتم إيلاء اهتمام خاص للقطع الصغيرة المقطوعة، والحواف الفولاذية المكشوفة، والدرجات الداخلية المفاجئة التي قد تصبح نقاط ضعف أثناء نقل المواد.
التطبيقات النموذجية
يمكن استخدام مزلقات مبطنة بسيراميك الألومينا في مناطق مناولة المواد الكاشطة مثل:
لدرجات الحرارة العالية بشكل غير عادي، أو الاصطدام الشديد، أو التآكل، أو المواد الرطبة، يجب مراجعة ظروف العمل بشكل منفصل قبل اختيار هيكل البطانة.
مزلقات كاملة أو مكونات بطانة سيراميكية
كلا صيغتي التوريد متاحتان.
يمكن تصنيع مزلق كامل مبطن بالسيراميك عندما يقدم العميل رسم تصنيع مؤكد. يسمح هذا الخيار بفحص الهيكل الفولاذي، وترتيب السيراميك، وتفاصيل الاتصال كوحدة واحدة.
للمعدات الحالية التي يتم إصلاحها أو تبطينها في الموقع، يمكن أيضًا توريد بلاط سيراميك، أو بلاط قابل للحام، أو أقسام بطانة مجمعة مسبقًا وفقًا للأبعاد ومتطلبات التركيب.
المعلومات المطلوبة للاقتباس
يرجى تقديم المعلومات التالية عند طلب عرض أسعار:
إذا لم يتم اختيار طريقة تثبيت السيراميك، يمكن مراجعة الخيارات المربوطة والقابلة للحام بعد تأكيد معلومات التشغيل.
أسئلة متكررة
هل المزلق المبطن بالسيراميك القابل للحام هو نفسه المزلق الفولاذي الملحوم؟
لا. يتم تصنيع جسم المزلق الفولاذي عن طريق اللحام، بينما يشير "السيراميك القابل للحام" إلى بلاط السيراميك الذي يحتوي على فتحات تركيب لمكونات التثبيت المعدنية. لا يتم لحام السيراميك نفسه مباشرة بالفولاذ.
هل يجب استخدام بلاط سيراميك مربوط أم قابل للحام؟
يعتمد الاختيار على درجة الحرارة، والاهتزاز، والاصطدام، وحجم السيراميك، وموضع التركيب. توفر البلاط المربوط سطح بطانة أملس، بينما يضيف البلاط القابل للحام احتفاظًا ميكانيكيًا. تستخدم بعض المزلقات كلا الهيكلين في مناطق تآكل مختلفة.
هل يمكن تصنيع المزلق من رسم موجود؟
نعم. يمكن تصنيع جسم الفولاذ، والمدخل، والمخرج، والدعامات، وتفاصيل الاتصال وفقًا لرسم مؤكد. يجب مراعاة سمك السيراميك عند التحقق من الأبعاد الداخلية النهائية.
هل يمكن استخدام سماكات سيراميك مختلفة في مزلق واحد؟
نعم. عندما يتم تحديد مناطق تآكل الاصطدام والانزلاق بوضوح، يمكن النظر في سماكات بطانة مختلفة أو أشكال سيراميك مختلفة لأقسام مختلفة.
هل يمكن توريد البطانة السيراميكية فقط؟
نعم. يمكن توريد بلاط السيراميك، وبلاط السيراميك القابل للحام، ومكونات البطانة المختارة لتركيب العميل. يلزم وجود أبعاد مفصلة ومعلومات تشغيل قبل الإنتاج.
طلب مراجعة فنية
أرسل لنا رسم المزلق الخاص بك، ومعلومات المواد، وتفاصيل التآكل الحالية. سنقوم بمراجعة منطقة الاصطدام المحتملة، ومنطقة تآكل الانزلاق، وتخطيط السيراميك، وطريقة التثبيت قبل إعداد عرض الأسعار الفني.
