غطاء السيراميكي الألومينا المدعوم بالفولاذ للشواطئ والنابضات

وصف موجز للمنتج

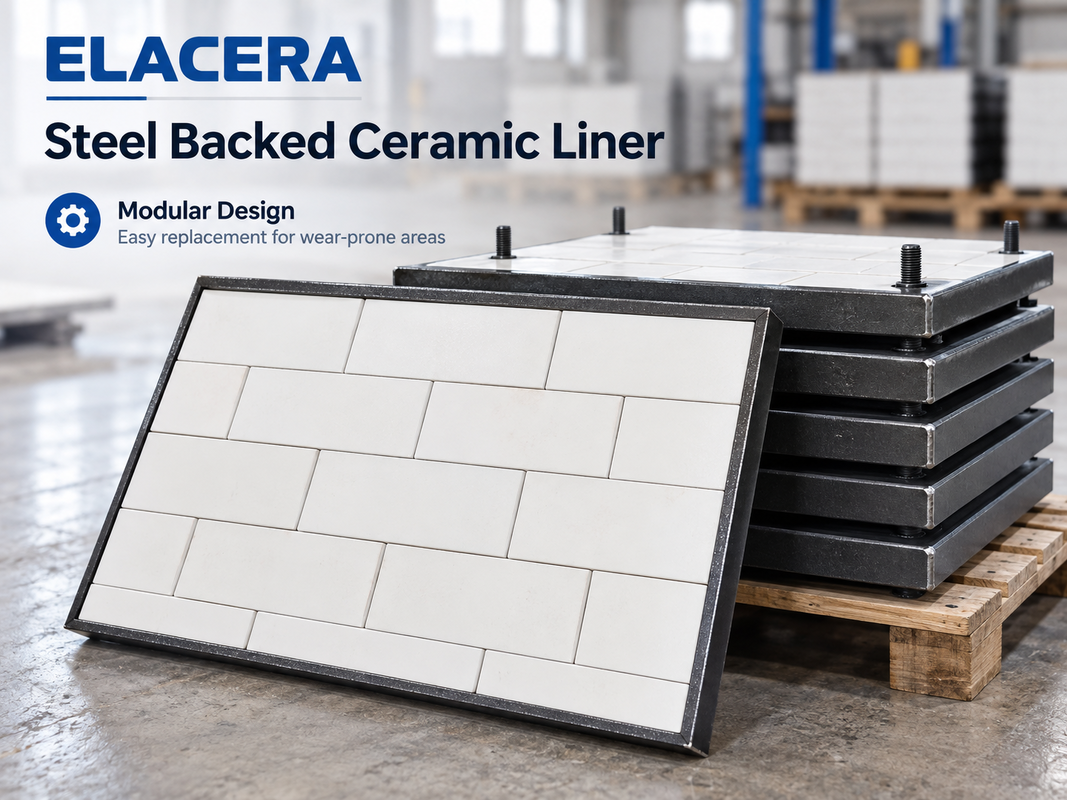

تستخدم البطانات الخزفية المدعومة بالفولاذ من ELACERA بلاطًا خزفيًا عالي الألومينا ملتصقًا بلوحة دعم فولاذية مصنعة. تحمي البطانة المعيارية المزاريب، والقواديس، والصناديق، ومعدات النقل المعرضة للتآكل الانزلاقي الشديد، بينما يسمح الدعم الفولاذي بالتركيب والاستبدال الميكانيكي المريح.

أ بطانة خزفية مدعومة بالفولاذ هي لوحة حماية معيارية مقاومة للتآكل تتكون من بلاط خزفي مقاوم للتآكل مثبت على لوحة دعم فولاذية مصنعة.

تُستخدم بشكل أساسي في المزاريب، والقواديس، والصناديق، ونقاط النقل، وغيرها من معدات مناولة المواد السائبة حيث يسبب الانزلاق المستمر للمواد الكاشطة تآكلًا سريعًا لسطح المعدات.

على عكس البطانات المركبة من السيراميك والمطاط والفولاذ، فإن هذا التصميم لا يحتوي على طبقة توسيد مطاطية. يوفر السيراميك سطح العمل المقاوم للتآكل، بينما يوفر الدعم الفولاذي الدعم الهيكلي للوحة ويسمح بتركيب أو استبدال البطانة الكاملة كوحدة واحدة.

هيكل المنتج

تتكون البطانة من جزأين رئيسيين:

طبقة التآكل الخزفية من الألومينا
تشكل بلاطات السيراميك عالية الألومينا سطح التلامس مع المواد. صلابتها العالية تجعلها مناسبة لمقاومة التآكل المستمر من الفحم، والرماد، والكلنكر، والخام، والمساحيق المعدنية، وغيرها من المواد السائبة الكاشطة.

لوحة الدعم الفولاذية
تدعم اللوحة الفولاذية الطبقة الخزفية وتوفر قاعدة تثبيت قوية. وفقًا لتصميم المعدات، يمكن تصنيع الدعم بمسامير ملحومة، أو مسامير ملولبة، أو فتحات تثبيت، أو حواف مطوية، أو إطارات فولاذية مخصصة.

يمكن إنتاج الحجم، وترتيب البلاط الخزفي، وموضع التثبيت جميعها وفقًا للرسم المعتمد.

لماذا تستخدم البطانات الخزفية المدعومة بالفولاذ؟

بالنسبة لأسطح المعدات الكبيرة، قد يتطلب لصق بلاطات خزفية فردية مباشرة على المعدات وقتًا طويلاً للتركيب ويجعل الصيانة المستقبلية أكثر صعوبة.

مع بطانة خزفية مدعومة بالفولاذ، يتم تجميع البطانة الخزفية مسبقًا على لوحة فولاذية قبل التركيب.

يوفر هذا العديد من المزايا العملية:

• تركيب معياري
• استبدال أسهل للبطانة
• وقت صيانة أقصر
• ترتيب خزفي مستقر
• تصنيع مسبق مريح
• مواضع تثبيت مخصصة

عندما يتركز التآكل في منطقة معينة، يمكن استبدال الألواح الفردية دون إعادة تبطين سطح المعدات بالكامل.

مصممة للتآكل الانزلاقي

تتطلب ظروف التآكل المختلفة هياكل بطانة مختلفة.

بالنسبة للتطبيقات التي تتعرض لتأثير شديد من الجسيمات الكبيرة، قد توفر البطانة المركبة من السيراميك والمطاط والفولاذ توسيدًا أفضل للتأثير.

بطانة سيراميك + فولاذ أكثر ملاءمة حيث يكون التآكل الانزلاقي هو آلية التآكل السائدة ويفضل هيكل بطانة معياري صلب.

تشمل ظروف التشغيل النموذجية:

• انزلاق مستمر للمواد
• مناولة المساحيق الكاشطة
• جسيمات دقيقة أو متوسطة الحجم
• تأثير معتدل
• مساحة تركيب محدودة
• ألواح بطانة مثبتة ميكانيكيًا

لذلك، يجب أن يعتمد اختيار البطانة على آلية التآكل الفعلية بدلاً من سمك السيراميك وحده.

تخطيط بلاط خزفي متداخل

يمكن ترتيب بلاطات السيراميك من الألومينا في نمط متداخل.

يساعد هذا على تجنب الوصلات الطويلة المستمرة في اتجاه تدفق المواد ويخلق سطحًا أكثر استمرارية مقاومًا للتآكل.

يمكن تعديل ترتيب البلاط الخزفي وفقًا لـ:

• اتجاه تدفق المواد
• حجم الجسيمات
• سرعة المواد
• زاوية التأثير
• هندسة المعدات
• نمط التآكل المتوقع

بالنسبة للمعدات غير المنتظمة أو غير القياسية، يمكننا تصنيع البلاط الخزفي ولوحة الدعم الفولاذية وفقًا لرسومات العملاء.

خيارات التركيب

يمكن توريد البطانات الخزفية المدعومة بالفولاذ بتصاميم تثبيت مختلفة.

تشمل الخيارات الشائعة:

• مسامير ملحومة
• مسامير ملولبة
• فتحات تثبيت
• إطارات فولاذية ملحومة
• هياكل تثبيت مخصصة

تسمح لوحة الدعم بتجميع لوحة البطانة قبل وصولها إلى الموقع، مما يقلل من أعمال تركيب السيراميك المطلوبة داخل المعدات.

هذا مفيد بشكل خاص حيث يكون وقت التوقف محدودًا.

تطبيقات نموذجية

عادة ما يتم تركيب البطانات الخزفية المدعومة بالفولاذ في:

• مزاريب النقل
• مزاريب التفريغ
• قواديس
• صناديق
• مخازن
• مغذيات
• نقاط النقل
• معدات مناولة الفحم
• معدات مناولة الأسمنت
• معدات معالجة المعادن
• أنظمة نقل المساحيق

وهي مناسبة بشكل خاص للأسطح المسطحة أو البسيطة نسبيًا حيث يمكن تركيب الألواح المعيارية ميكانيكيًا.

الصناعات

تشمل الصناعات النموذجية:

مصانع الأسمنت

أنظمة مناولة الكلنكر والمواد الخام ورماد الطيران والمساحيق.

التعدين ومعالجة المعادن
معدات نقل الخام والمركزات والمعادن الكاشطة.

محطات الطاقة
معدات مناولة الفحم والرماد والمواد المسحوقة.

مصانع الصلب
أنظمة نقل المواد الخام والكوك والسينتر والغبار.

الموانئ والمحطات السائبة
مزاريب نقل المواد السائبة ومعدات التحميل.

معالجة المواد الكيميائية والمساحيق
معدات مناولة المساحيق الكاشطة والمواد الحبيبية.

تصنيع مخصص

يمكن تصنيع البطانات الخزفية المدعومة بالفولاذ من ELACERA وفقًا لأبعاد المعدات الفعلية وظروف التشغيل.

يشمل التخصيص المتاح:

• طول وعرض البطانة
• السماكة الإجمالية
• سمك السيراميك
• سمك اللوحة الفولاذية
• أبعاد البلاط الخزفي
• ترتيب البلاط
• كمية مسامير التثبيت
• مواضع البراغي
• شكل الإطار الفولاذي
• تصميم الحافة
• تخطيط التركيب

بالنسبة لمشاريع الاستبدال، يمكن استخدام رسومات البطانة الحالية، أو رسومات المعدات، أو قياسات العينات للتقييم الفني.

المعلومات المطلوبة للاختيار

للتوصية بهيكل بطانة مناسب، من المفيد تقديم:

• المادة المنقولة
• حجم الجسيمات
• درجة حرارة التشغيل
• سرعة المواد
• حالة التأثير
• موضع التركيب
• مادة البطانة الحالية
• أبعاد البطانة
• عمر الخدمة المتوقع
• رسم التركيب

تساعد هذه المعلومات في تحديد سمك السيراميك المناسب، والدعم الفولاذي، وطريقة التثبيت.

التصنيع والفحص

يتم تصنيع الدعم الفولاذي أولاً وفقًا للأبعاد المؤكدة وتصميم التثبيت.

ثم يتم قطع وترتيب بلاطات السيراميك من الألومينا وفقًا لهندسة اللوحة قبل تثبيتها بإحكام على الركيزة الفولاذية.

قبل الشحن، يمكن فحص البطانات النهائية لـ:

• الأبعاد الكلية
• ترتيب البلاط الخزفي
• حالة اللصق
• مواضع التثبيت
• التصنيع الفولاذي
• حالة السطح
• الكمية والتعريف

بالنسبة للمشاريع الكبيرة، يمكن أيضًا ترقيم الألواح الفردية وفقًا لرسم التركيب.

التعبئة والشحن

يتم تعبئة البطانات الخزفية المدعومة بالفولاذ وفقًا لحجمها ووزنها وطريقة النقل.

عادة ما يتم تعبئة ألواح البطانة الثقيلة على منصات معززة أو في صناديق خشبية لمنع الحركة والتلف أثناء النقل.

يمكن إعداد عبوات التصدير للشحن البحري، أو الشحن الجوي، أو النقل متعدد الوسائط.

أسئلة متكررة

1. ما هي البطانة الخزفية المدعومة بالفولاذ؟
إنها بطانة مقاومة للتآكل مصنوعة من بلاط خزفي من الألومينا مثبت على لوحة دعم فولاذية. يقاوم السيراميك التآكل بينما يوفر اللوح الفولاذي الدعم الهيكلي وقوة التثبيت.

2. ما الفرق بين البطانة الخزفية المدعومة بالفولاذ والبطانة الخزفية المطاطية الفولاذية؟
تحتوي البطانة الخزفية المدعومة بالفولاذ على السيراميك والفولاذ فقط. تحتوي البطانة الخزفية المطاطية الفولاذية أيضًا على طبقة مطاطية لتوسيد إضافي للتأثير.

3. متى يجب اختيار بطانة سيراميك + فولاذ؟
إنها مناسبة بشكل عام حيث يكون التآكل الانزلاقي هو آلية التآكل الرئيسية ويتطلب هيكل بطانة معياري صلب.

4. هل يمكن تخصيص أبعاد البطانة؟
نعم. يمكن تصنيع حجم اللوحة، وسمك السيراميك، وسمك الفولاذ، ومواضع التثبيت جميعها وفقًا للرسومات.

5. هل يمكن لحام مسامير التثبيت في الخلف؟
نعم. يمكن تخصيص المسامير الملحومة، والبراغي، والفتحات، وهياكل التثبيت الأخرى.

6. هل يمكن أن يتبع ترتيب البلاط الخزفي اتجاه تدفق المواد؟
نعم. يمكن تحسين حجم البلاط وترتيبه وفقًا لهندسة المعدات واتجاه التآكل.

7. ما هي المعلومات المطلوبة للاقتباس؟
يرجى تقديم أبعاد البطانة أو الرسومات، وسمك السيراميك، وسمك اللوحة الفولاذية، وتصميم التثبيت، والكمية، وظروف التشغيل الأساسية.

8. هل يمكن تصنيع بطانات الاستبدال من عينات موجودة؟
نعم. يمكن استخدام الرسومات الحالية، أو قياسات العينات، أو أبعاد المعدات للتقييم وإعادة الإنتاج.
