بطانة مخروطية من السيراميك الألومينا للهيدروسايكلون

وصف المنتج

بطانات مخروطية من السيراميك الألومينا لمقاومة تآكل ملاط المعادن الكاشطة. يتم تصنيع بطانات قمة مخصصة وفقًا للرسومات والعينات وأبعاد التجويف المطلوبة.

المخروط، ويسمى أيضًا القمة، هو أحد أصغر أجزاء الهيدروسيكلون، ولكنه يعمل في إحدى مناطق التآكل الأكثر تطلبًا.

أثناء التصنيف، يمر ملاط التدفق السفلي عبر هذا الفتحة بسرعة عالية. تتلامس الجسيمات الصلبة باستمرار مع السطح الداخلي، ويمكن أن يؤدي مزيج التآكل والاضطراب المحلي والتركيز العالي للمواد الصلبة إلى زيادة قطر المخرج تدريجيًا.

بالنسبة لفرق الصيانة، لا يقتصر القلق على تآكل البطانة في النهاية.

مع تغير فتحة القمة، يتغير شرط التدفق السفلي معها. يمكن أن يؤثر هذا على طريقة عمل الهيدروسيكلون وقد يؤثر على استقرار الفصل وكثافة التدفق السفلي واتساق العملية بشكل عام.

لهذا السبب ننظر عادةً إلى بطانة مخروط الهيدروسيكلون على أنها مكون تآكل ومكون أبعاد على حد سواء.للتطبيقات التي تتطلب ملاط معادن شديد التآكل، يمكن لبطانة مخروطية من سيراميك الألومينا أن توفر سطحًا أكثر استقرارًا ومقاومة للتآكل حيث تتآكل بطانات المطاط التقليدية بسرعة كبيرة أو حيث يكون الحفاظ على هندسة المخرج مهمًا بشكل خاص.لماذا تتآكل القمة بسرعة كبيرة

تتعرض القمة باستمرار للمواد الصلبة المركزة التي تغادر الهيدروسيكلون.

مقارنة بالعديد من أسطح المعدات الأخرى، فإن التآكل هنا موضعي للغاية. مساحة المخرج صغيرة نسبيًا، وسرعة الملاط عالية، وتمر الجسيمات بشكل متكرر عبر نفس السطح الداخلي.

اعتمادًا على الخام وتوزيع حجم الجسيمات وتركيز الملاط وضغط التشغيل، قد لا يكون نمط التآكل دائمًا موحدًا.

في الممارسة العملية، غالبًا ما نولي اهتمامًا خاصًا لـ:

التجويف الداخلي،

انتقال المدخل،

• حافة التفريغ،
• وأي منطقة محلية حيث يصبح تدفق الملاط مضطربًا.
• بمجرد أن تبدأ هذه المناطق في التآكل، يمكن أن يزداد القطر الداخلي تدريجيًا.
• قد تبدو الفتحة الأكبر مقبولة ميكانيكيًا، ولكن من وجهة نظر التشغيل، فإن الهندسة تختلف بالفعل عن التصميم الأصلي.

هذا هو أحد الأسباب التي تجعل مجرد طرح سؤال: "كم من الوقت ستدوم البطانة؟"، غير كافٍ عادةً.

سؤال أفضل هو:

ما مدى قدرة البطانة على الحفاظ على هندسة القمة المطلوبة طوال فترة خدمتها؟

لماذا يستخدم سيراميك الألومينا في مخاريط الهيدروسيكلون

يستخدم سيراميك الألومينا على نطاق واسع في معدات مناولة المواد الكاشطة بسبب صلابته العالية ومقاومته الجيدة للتآكل بالاحتكاك.

في مخروط الهيدروسيكلون، يشكل السيراميك سطح التآكل المعرض مباشرة للملاط، بينما يوفر الغلاف المحيط أو هيكل الدعم الاتصال الميكانيكي بالهيدروسيكلون.

للتطبيقات المناسبة، لا تقتصر الميزة الرئيسية على فقدان المواد الأبطأ.

يمكن لبطانة السيراميك أيضًا المساعدة في الحفاظ على قطر داخلي أكثر استقرارًا بمرور الوقت لأن السطح المقاوم للتآكل لا يتآكل بنفس سرعة العديد من المواد الأكثر ليونة.

يمكن أن يكون هذا مفيدًا بشكل خاص في مصانع معالجة المعادن التي تتعامل مع مواد كاشطة مثل خام الحديد، خام النحاس، خام الذهب، تغذية تحضير الفحم، أو ملاط معادن أخرى.

ومع ذلك، فإن السيراميك ليس بالضرورة الحل الأفضل لكل هيدروسيكلون.

إذا كانت ظروف التشغيل تتضمن تأثيرًا شديدًا من الجسيمات الكبيرة، أو صدمة ميكانيكية قوية، أو دعم تركيب ضعيف، فيجب مراجعة هيكل البطانة بعناية.

يجب أن تتطابق المواد المختارة دائمًا مع آلية التآكل الفعلية.

معلومات المنتج النموذجية

البند

وصف

هذا ليس مجرد بعد تصنيعي.

إنه جزء من ظروف تشغيل الهيدروسيكلون.

يمكن لبطانتين أن تبدوان متطابقتين تقريبًا من الخارج، ولكن قطرًا داخليًا مختلفًا قد يخلق فتحة تدفق سفلي مختلفة.

بالنسبة لقطع الغيار، نفضل لذلك تأكيد رسم البطانة الأصلي، أو الأبعاد الحالية، أو عينة قبل الإنتاج.

تشمل الأبعاد الرئيسية عادةً:

القطر الخارجي، الارتفاع الكلي، قطر التجويف النهائي، سمك الجدار، أبعاد التحديد، وتفاصيل الاتصال.

إذا كانت البطانة تتناسب مع غلاف معدني أو مكون بولي يوريثان، فإن أبعاد الواجهة مهمة أيضًا.

مكون سيراميك مقاوم للتآكل للغاية ولكنه لا يتناسب بشكل صحيح مع التجميع الحالي ليس حلاً عمليًا.

هيكل سيراميك قطعة واحدة أم هيكل مبطن بالسيراميك؟

تختلف تصميمات مخاريط الهيدروسيكلون بين المصنعين والمصانع.

تستخدم بعض التطبيقات حشوة سيراميك بسيطة نسبيًا، بينما تتطلب تطبيقات أخرى أن يعمل مكون التآكل السيراميكي مع هيكل دعم فولاذي أو مطاطي أو بولي يوريثان.

لا نوصي بتحديد الهيكل فقط من صورة المنتج.

يعتمد التصميم الصحيح على طريقة التجميع الفعلية، وحمل التشغيل، وحجم التجويف المطلوب، وإجراء الاستبدال.

بالنسبة لمشاريع الاستبدال المخصصة، نقوم عادةً بمراجعة المكون الأصلي ثم نقرر ما إذا كان يجب إنتاج السيراميك كـ:

بطانة سيراميك ألومينا قطعة واحدة،

حشوة سيراميك مثبتة في غلاف خارجي،

• أو مكون تآكل سيراميكي مخصص مصنع ليناسب تجميع القمة الحالي.
• بالنسبة للأجزاء السيراميكية ذات الهندسة المعقدة أو الأقسام السميكة نسبيًا، يجب أيضًا مراعاة التشكيل والحرق بعناية لأن التحكم في الأبعاد يصبح أكثر صعوبة مع تعقيد حجم وشكل المكون.
• هذا هو أحد المجالات التي تكون فيها الخبرة في أجزاء التآكل السيراميكية الصناعية أكثر أهمية من مجرد اقتباس نسبة الألومينا.

ما نتحقق منه قبل التوصية ببطانة مخروط سيراميكية

بالنسبة لمشروع جديد، نريد عادةً فهم الهيدروسيكلون قبل مناقشة تصميم السيراميك النهائي.

المعلومات الأكثر فائدة عادةً هي طراز الهيدروسيكلون، حجم القمة الحالي، التجويف النهائي المطلوب، مادة الملاط، حجم الجسيمات التقريبي، تركيز المواد الصلبة، ومادة البطانة الحالية.

نمط تآكل الجزء الحالي مفيد جدًا أيضًا.

على سبيل المثال، إذا أظهرت البطانة الحالية تآكلًا داخليًا موحدًا نسبيًا، فقد يكون الحل مباشرًا.

إذا كان جانب واحد متآكلًا بشدة بينما يظل الجانب المقابل سليمًا نسبيًا، فقد يشير ذلك إلى مشكلة في التدفق أو المحاذاة أو التشغيل يجب مراعاتها قبل مجرد استبدال المادة.

غالبًا ما تخبرنا صور المكون المتآكل أكثر من بيان عام مثل "البطانة تتآكل بسرعة كبيرة".

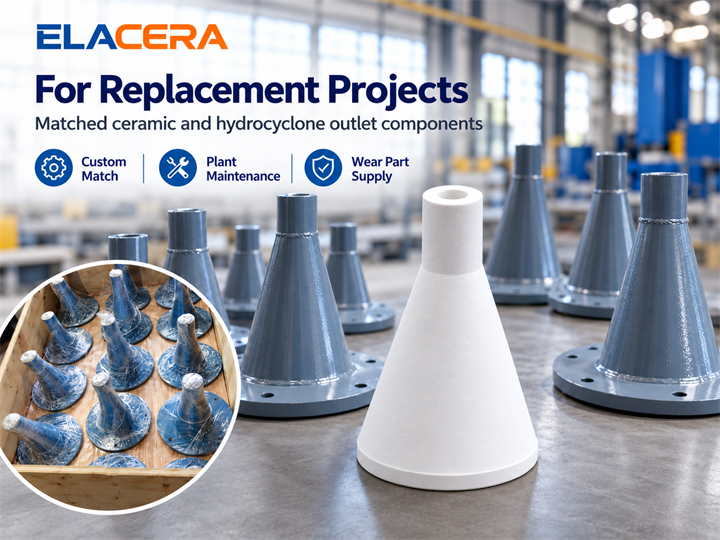

بطانات مخروط سيراميك الألومينا المخصصة لمشاريع الاستبدال

معظم أجزاء التآكل في الهيدروسيكلون ليست عالمية حقًا.

حتى عندما يكون حجم الهيدروسيكلون الاسمي هو نفسه، يمكن أن يختلف تصميم القمة والأبعاد الخارجية وطريقة التجميع بين مصنعي المعدات.

لهذا السبب، يمكن لـ ELACERA إنتاج بطانات مخروط هيدروسيكلون من سيراميك الألومينا وفقًا لرسومات العملاء أو العينات أو الأبعاد المؤكدة.

بالنسبة لمشاريع الاستبدال، فإن قلقنا الرئيسي هو أن المكون السيراميكي لا يجب أن يوفر مقاومة للتآكل فحسب، بل يجب أن يتطابق أيضًا مع المعدات الحالية بدقة كافية للتركيب والتشغيل العملي.

قبل الإنتاج، نؤكد عادةً الأبعاد الحرجة والواجهة المطلوبة مع المكون المحيط.

بعد الحرق والتشطيب، يتم فحص التجويف وأبعاد التركيب الرئيسية مرة أخرى قبل الشحن.

بالنسبة لفرق الصيانة، يساعد هذا في تقليل إحدى المشاكل الأكثر شيوعًا مع أجزاء التآكل السيراميكية المخصصة:

بطانة تبدو صحيحة، ولكنها لا تتناسب بشكل صحيح عند وصولها إلى الموقع.

يجب أن يحمي جزء التآكل العملية، وليس فقط المعدات

بطانات مخروط الهيدروسيكلون صغيرة نسبيًا مقارنة بخطوط الأنابيب أو الهيدروسيكلونات أو مضخات الملاط.

لكن موقعها يجعلها مهمة.

عندما تتآكل القمة، فإن المشكلة ليست فقط تكلفة الاستبدال. يمكن أن يؤثر التغيير في هندسة المخرج تدريجيًا على طريقة عمل الهيدروسيكلون.

لهذا السبب نفضل التعامل مع المخروط كمكون تآكل للعملية بدلاً من مجرد قطعة غيار سيراميكية.

يجب أن يأخذ الحل الصحيح في الاعتبار كلا جانبي المشكلة:

مقاومة التآكل والاستقرار الأبعادي.

إذا كنت تستبدل بطانة مخروط أو قمة هيدروسيكلون موجودة، فإن إرسال الرسم الأصلي أو صور الجزء المتآكل أو الأبعاد الرئيسية إلينا هو عادةً أسرع طريقة لتقييم ما إذا كان حل سيراميك الألومينا مناسبًا.
