تفاصيل المنتج
مكان المنشأ: تشانغشا ، هونان ، الصين
اسم العلامة التجارية: Elacera
رقم الموديل: الأنابيب المبطنة بالسيراميك
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: معبأة في حالات خشبية أو رفوف حديدية
وقت التسليم: 25-45 يوم عمل
شروط الدفع: تي/تي
القدرة على العرض: 100,000 ㎡/ سنة
الشهادات: |
ISO 9001 ، ISO 14001 |
القطر الداخلي: |
10mm-1200mm |
طريقة التثبيت: |
لحام أو اتصال شفة |
طول: |
تخصيص |
سمك البطانة: |
3-10mm |
مقاومة التآكل: |
ممتاز |
المادة الخارجية: |
فُولاَذ |
قطر الأنبوب: |
50-1200 ملم |
سمك الجدار: |
5 ملم - 20 ملم |
ضمان: |
1 سنة |
الشهادات: |
ISO 9001 ، ISO 14001 |
القطر الداخلي: |
10mm-1200mm |
طريقة التثبيت: |
لحام أو اتصال شفة |
طول: |
تخصيص |
سمك البطانة: |
3-10mm |
مقاومة التآكل: |
ممتاز |
المادة الخارجية: |
فُولاَذ |
قطر الأنبوب: |
50-1200 ملم |
سمك الجدار: |
5 ملم - 20 ملم |
ضمان: |
1 سنة |
وصف المنتج

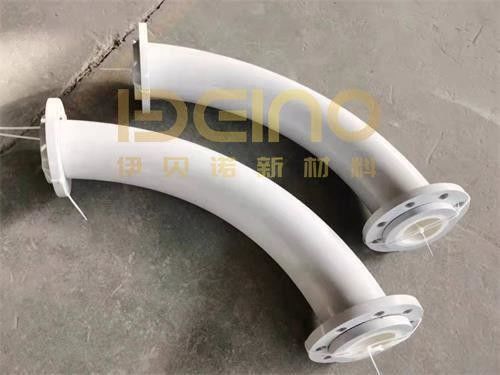

أنابيب ELACERA® السيراميكية المملوءة بالألومينا تجمع بين الغلاف الخارجي الصلب مع طبقة السيراميكية المتواصلة عالية الألومينا.وهي مصممة لأنظمة نقل هوائية وميكانيكية للتعامل مع الرماديمكن تخصيص الأنابيب المستقيمة والمرفقات ومقاطع الأنابيب الأخرى وفقًا لظروف العمل الفعلية.
لماذا تتآكل الأنابيب غير المتساوية؟
الجسيمات اللاصقة لا ترتدي كل جزء من خط الأنابيب بنفس المعدل.ومواقف أخرى حيث تغير المادة الاتجاه أو السرعة.
بمجرد أن يتطور ترقق الجدار المحلي ، قد يحدث تسرب حتى عندما يبقى معظم الأنابيب قابلة للاستخدام. وهذا يمكن أن يؤدي إلى استبدال متكرر ، وإغلاق غير مخطط له ، وزيادة تكاليف الصيانة.
كيف يعمل الهيكل السيراميكي؟
أنبوب الفولاذ الخارجي يوفر القوة الميكانيكية ودعم التثبيتالأغلفة السيراميكية عالية الألومينا تشكل سطحًا مقاومًا للارتداء يمنع المواد الهشاشة من الاتصال المباشر بجدار الصلب.
على عكس غطاء البلاط السيراميكي التقليدي ، لا يحتوي الغطاء السيراميكي المتكامل على مفاصل الطولية للبلاط. يتم تثبيت الأغطية الفردية قسمًا بعد قسم على طول الأنابيب.القطر الداخلي النهائييجب التحكم بعناية في الانتقالات في نهاية السترة للحفاظ على مسار تدفق داخلي ثابت.
لماذا تختار الأنابيب السيراميكية ذات الأكمام المحاطة؟
لا يكون الغطاء السيراميكي الأكثر سمكاً هو الحل الأفضل دائمًا. يجب أن يتناسب التصميم الصحيح مع صلابة المادة وحجم الجسيمات وسرعة التدفق وزاوية الاصطدام ودرجة حرارة التشغيل والهندسة الهندسية للأنابيب.
المعلمات التقنية للغلاف السيراميكي من الألومينا
|
البند |
القيمة النموذجية |
|---|---|
| محتوى Al2O3 | ≥95% |
| الكثافة | ≥3.75 غرام/سم3 |
| صلابة روكويل | ≥ 85 HRA |
| قوة الضغط | ≥1200 MPa |
| قوة الانحناء | ≥330 MPa |
| صلابة الكسر | ≥4.0 MPa·m1·2 |
تشكيل الأنابيب ذات الأكمام السيراميكية
|
البند |
المواصفات |
|---|---|
| هيكل المنتج | أنابيب الفولاذ + طبقة الارتباط + أغطية السيراميكية من الألومينا |
| الغطاء السيراميكي | الأغلفة السيراميكية المتكاملة المثبتة قسمًا بعد قسم |
| مواد الأنابيب الخارجية | الفولاذ الكربوني أو الفولاذ المقاوم للصدأ |
| سمك الغطاء | مخصصة |
| قطر الأنابيب وطولها | مخصصة حسب الرسم |
| طريقة الاتصال | المزخرفة أو المطاطية |
| التطبيق | الرماد، مسحوق الفحم، الاسمنت، الخث والمعادن النقل |
تطبيقات نموذجية
أنابيب الفولاذ ذات الأكمام السيراميكية المغطاة تستخدم عادة في:
أنظمة نقل الرماد النيوماتيكية
أنابيب نقل مسحوق الفحم
خطوط الأسمنت والمواد الخام
أنظمة نقل المعادن والمخلفات
أنابيب الغبار والحفر في مصانع الصلب
معدات أخرى لنقل المسحوقات الهشة
الاختيار بناء على ظروف الارتداء
من أجل الاختيار الدقيق ، يجب مراجعة موقع الارتداء قبل تحديد سمك السيراميك.قد تتطلب المرفقات المعرضة لتأثير الجسيمات المركزة تصميمًا مختلفًا عن الأنابيب المستقيمة التي تتعرض بشكل رئيسي للكشط المنزلق.
الرجاء تقديم المواد التي يتم نقلها وحجم الجسيمات وسرعة التدفق ودرجة حرارة التشغيل وأبعاد الأنابيب وطريقة الاتصال ورسوم تركيب.هذه المعلومات تسمح ترتيب الأكمام السيراميكية والانتقالات الداخلية لتصميم بشكل صحيح.
الأسئلة الشائعة
ما هو الفرق بين الغطاء السيراميكي و الغطاء السيراميكي؟
يوفر الغطاء السيراميكي حماية كاملة الحلق دون مفاصل بلاط طولية.عادة ما يتم اختيار البلاط السيراميكي لقطرات أكبر أو مقاطع الأنابيب التي لا تناسبها الأغطية المتكاملة.
هل يمكن استخدام الأكمام السيراميكية في المرفقين؟
أجل، الأكمام السيراميكية يمكن تصنيعها وتوزيعها وفقاً لقطر الكوع، و نصف قطر الانحناء، والهندسة الداخلية.
هل يمكن تخصيص أنبوب الفولاذ الخارجي؟
نعم، يمكن اختيار الفولاذ الكربوني أو الفولاذ المقاوم للصدأ حسب التركيب ودرجة الحرارة و التآكل و متطلبات الهيكل
كم من الوقت يستمر أنبوب السيراميك المغطى بالأكمام؟
تعتمد عمر الخدمة الفعلي على المادة المنقولة وحجم الجسيمات والسرعة وزاوية التأثير ودرجة الحرارة ووقت التشغيل. يجب مراجعة هذه الظروف قبل إجراء تقدير لعمر الخدمة.
ما هي المعلومات اللازمة للاقتراح؟
الرجاء إرسال رسم الأنابيب، الأبعاد، المواد المنقولة، حجم الجسيمات، السرعة، درجة الحرارة، معيار الاتصال، والكمية المطلوبة.
إذا كان يتم استبدال نفس قسم الأنابيب مراراً وتكراراً، فأرسل بيانات التشغيل والرسومات إلى ELACERA®.فريقنا الفني سوف نراجع آلية ارتداء وتوصي بتصميم مناسب لفائف السيراميك.
