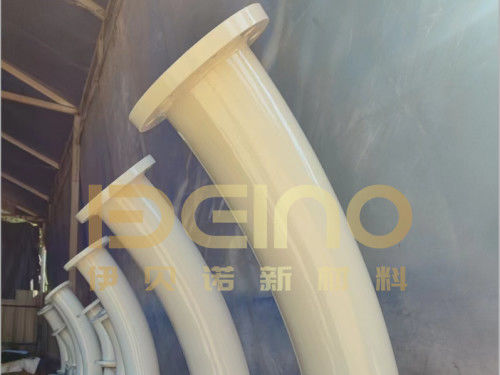

أنابيب السيراميك الصناعية من الألومينا أنابيب السيراميك المقاومة للاستعمال

أنبوب سيراميك ألومينا صناعي مصمم لحماية خطوط الأنابيب الفولاذية من التآكل الناتج عن الرماد، مسحوق الفحم، غبار الكلنكر، مركز المعادن، المخلفات، والمواد الكاشطة الأخرى.

يجمع هذا الأنبوب السيراميكي المقاوم للتآكل بين غلاف فولاذي مصنع وبلاط سيراميك ألومينا مثبت بإحكام. يوفر الأنبوب الفولاذي الدعم الهيكلي، بينما يحمي البطانة السيراميكية السطح الداخلي من التآكل الانزلاقي وتأثير الجسيمات الموضعي.

الأبعاد النهائية والمواد وتفاصيل البطانة تخضع للرسم المؤكد وظروف التشغيل.

لماذا تتآكل الأنابيب المنحنية بشكل أسرع؟

لا يتبع المادة منحنى دون تغيير الاتجاه. عندما تدخل الجسيمات إلى القسم المنحني، يمكن للقصور الذاتي أن يدفعها نحو نصف القطر الخارجي للأنبوب. هذا يركز التأثير والتآكل في منطقة أصغر.

المواقع الأكثر عرضة للخطر غالبًا ما تكون:

القوس الخارجي للمنحنى

مدخل المنحنى حيث تبدأ المادة في تغيير اتجاهها

الانتقال بين الأقسام المستقيمة والمنحنية

المناطق ذات التغيرات المفاجئة في القطر الداخلي

حواف السيراميك المواجهة للمادة الواردة

أطراف الشفة ذات الفولاذ المكشوف أو الانتقالات الداخلية غير المستوية

قد يفشل الأنبوب بالتالي حتى عندما يظل معظم بطانته السيراميكية سليمة. يجب أن يحمي التصميم منطقة التآكل الفعلية بدلاً من اختيار سمك السيراميك فقط من قطر الأنبوب الاسمي.

للتأثير الاتجاهي الشديد، يمكن النظر في سيراميك أكثر سمكًا أو ترتيب بطانة معزز عند القوس الخارجي مع الحفاظ على قطر التجويف الداخلي النهائي المطلوب.

ترتيب بلاط السيراميك جزء من تصميم التآكل

يعتمد أداء الأنبوب المبطن ببلاط السيراميك على أكثر من مجرد صلابة السيراميك.

حجم البلاط وانحناء الأنبوب

يجب أن تتطابق أبعاد بلاط السيراميك مع القطر الداخلي وانحناء الأنبوب. البلاط الكبير جدًا قد لا يتبع التجويف بدقة، بينما البلاط الصغير جدًا يخلق المزيد من الوصلات.

الهدف هو تحقيق سطح بطانة متسق مع فجوات مضبوطة وتلامس مستقر بين السيراميك والغلاف الفولاذي المُجهز.

ترتيب الوصلات

حيثما كان ذلك عمليًا، يتم تداخل وصلات السيراميك بحيث لا تصبح خطوط الوصلات المستمرة مسارات تآكل مباشرة. عند المنحنيات، يجب أيضًا مراجعة اتجاه البلاط مقابل اتجاه تدفق المواد.

يمكن للحواف المرتفعة والفجوات المفتوحة والوصلات غير المحاذاة بشكل جيد أن تعطل التدفق وتعرض البلاط الفردي لتأثير مركز.

انتقالات نهاية الأنبوب

يجب أن تنتهي البطانة السيراميكية بشكل نظيف عند الشفاه والوصلات الملحومة. يمكن أن يصبح حافة فولاذية مكشوفة أو تغير مفاجئ في التجويف نقطة التآكل الأولى.

لذلك، يجب النظر في الاتصال بقسم الأنبوب التالي كجزء من تصميم البطانة، خاصة في أنظمة النقل الهوائي.

أنبوب منحني بالحرارة أم وصلة مصنعة؟

يمكن إنتاج الغلاف الفولاذي كوصلة منحنية متكاملة أو كوصلة مجزأة مصنعة. يعتمد الخيار المناسب على قطر الأنبوب، نصف قطر الانحناء، سمك الجدار، التخطيط، وجدوى التصنيع.

الانحناء المتكامل ليس تلقائيًا أكثر مقاومة للتآكل في كل تطبيق. يعتمد عمر التشغيل أيضًا على اتجاه تأثير الجسيمات، سمك السيراميك، محاذاة البلاط، موثوقية الربط، وحماية القوس الخارجي.

ما يمكن أن تفعله البطانة السيراميكية - وما لا يمكنها فعله

يوفر سيراميك الألومينا سطح عمل صلب يمكن أن يقلل من التآكل المباشر للأنبوب الفولاذي. عندما يتم تركيب البلاط ومحاذاته بشكل صحيح، يمكن أن يظل الممر الداخلي ثابتًا نسبيًا.

ومع ذلك، لا ينبغي تقييم البطانة السيراميكية بشكل منفصل عن تجميع الأنبوب الكامل:

• يعتمد حد درجة حرارة التشغيل على نظام الربط أو التثبيت، وليس فقط على السيراميك.
• يجب أن تشمل التوافق الكيميائي السيراميك، مادة الوصلة، نظام الربط، والفولاذ المكشوف.
• البطانة السيراميكية لا تعوض عن سمك جدار الأنبوب غير المناسب، أو معيار الشفة، أو تصميم الضغط.
• لا يمكن التنبؤ بعمر الخدمة من صلابة السيراميك وحدها.
• المطالبات مثل مضاعف ثابت لعمر الأنبوب الفولاذي غير موثوقة بدون معلومات حول المادة، السرعة، زاوية التأثير، ونمط التآكل السابق.
•


مهام النقل النموذجية

يمكن النظر في الأنابيب المبطنة ببلاط سيراميك الألومينا لـ:

• نقل الرماد المتطاير، الرماد السفلي، والفحم المسحوق
• مناولة وجبة الأسمنت الخام، غبار الكلنكر، والأسمنت النهائي
• خطوط أنابيب مركز المعادن، المخلفات، وحشو المناجم
• أنظمة ملاط الفحم وإعداد الفحم
• نقل الجير، الجبس، والملاط المتوافق
• مسحوق السيليكا ومواد المعادن الكاشطة الأخرى
• أنظمة نقل غبار مصانع الصلب والمواد السائبة

النقل الهوائي الجاف، التدفق بالجاذبية، ونقل الملاط تخلق آليات تآكل مختلفة. لذلك، يجب اختيار هيكل البطانة وفقًا للعملية الفعلية وليس فقط اسم الصناعة.

كيف يتم تجهيز الأنبوب وفحصه

قبل بدء البطانة، يتم فحص أبعاد الأنبوب، هندسة الانحناء، اتجاه الشفة، وحالة السطح الداخلي مقابل الرسم المؤكد.

تركز عملية التركيب على:

تحضير السطح الفولاذي

تركيب بلاط السيراميك وتسلسل التركيب

محاذاة البلاط حول محيط الأنبوب

عرض الوصلة وترتيب التداخل

حماية القوس الخارجي في الأقسام المنحنية

قطر التجويف الداخلي النهائي

إنهاء السيراميك عند كلا الطرفين

يشمل الفحص النهائي حالة البطانة الداخلية، أبعاد الأنبوب والشفة، مظهر اللحام، اتجاه الشفة، والتوافق مع الرسم المعتمد.

تعبئة أقسام الأنابيب المنحنية والمشفهة

يتم تثبيت الأنابيب النهائية في صناديق خشبية مقواة أو على إطارات فولاذية مناسبة حسب حجمها ووزنها.

يتم حماية أوجه الشفة، الفتحات المبطنة بالسيراميك، وأطراف الأنابيب من التأثير والرطوبة ودخول المواد الغريبة. يتم دعم الأقسام الطويلة أو المنحنية في مواضع مناسبة لتقليل الحركة أثناء المناولة والنقل.

ابدأ بخريطة التآكل، وليس فقط قطر الأنبوب

للحصول على توصية بطانة دقيقة، يرجى تقديم:

• رسم الأنبوب والكمية
• المادة المنقولة
• حجم الجسيمات أو تركيز الملاط
• سرعة النقل أو معدل التدفق
• درجة حرارة التشغيل والضغط
• مادة الأنبوب الحالية وسمك الجدار
• موضع التآكل الحالي وتاريخ الخدمة
• قطر التجويف الداخلي النهائي المطلوب
• معيار التوصيل والشفة
• صور الموقع للأنبوب المتآكل، إذا كانت متاحة

غالبًا ما توفر الصورة التي تظهر مكان فشل الأنبوب السابق معلومات أكثر فائدة من طلب عام لـ "سيراميك أكثر سمكًا".

أسئلة المشتري

هل هذا أنبوب سيراميك ألومينا صلب؟

لا. إنه أنبوب مركب يتكون من غلاف فولاذي، وطبقة عازلة، وبلاط سيراميك ألومينا. يوفر الفولاذ الدعم الهيكلي، بينما يحمي السيراميك سطح التآكل الداخلي.

هل يمكن تركيب بلاط السيراميك في الأنابيب المستقيمة والمنحنيات؟

نعم. يتم تعديل أبعاد البلاط وترتيبه وفقًا لقطر الأنبوب وانحنائه. تتطلب المنحنيات اهتمامًا إضافيًا بالقوس الخارجي واتجاه دخول المادة.

هل يجب استخدام نفس سمك السيراميك في جميع أنحاء المنحنى؟

ليس بالضرورة. يمكن استخدام بطانة موحدة تحت التآكل المعتدل، بينما قد يتطلب التأثير الاتجاهي الشديد حماية إضافية عند القوس الخارجي. لا يزال يجب فحص التجويف النهائي.

هل هذا الأنبوب مناسب للنقل في درجات حرارة عالية؟

قد يكون كذلك، ولكن يجب أن يعتمد حد درجة الحرارة على هيكل التركيب الكامل. يمكن للسيراميك تحمل درجات الحرارة العالية، بينما قد يكون لنظام الربط أو التثبيت حد تشغيل مختلف.

هل الأنبوب مقاوم للأحماض والقلويات والملاط؟

يتمتع سيراميك الألومينا باستقرار كيميائي جيد في العديد من البيئات الصناعية، ولكن يجب فحص الأنبوب الكامل - بما في ذلك نظام الربط والوصلات والغلاف الفولاذي - مقابل الوسط الفعلي.

أيهما أفضل: منحنى متكامل أم منحنى مجزأ؟

لا يوجد هيكل أفضل تلقائيًا لكل مشروع. يعتمد الاختيار على القطر المطلوب، نصف قطر الانحناء، التفاوتات الأبعاد، جدوى التصنيع، واتجاه التآكل.

ماذا يجب إرساله للحصول على عرض أسعار؟

يرجى إرسال رسم الأنبوب، الكمية، المادة المنقولة، ظروف التشغيل، سمك السيراميك المطلوب، قطر التجويف الداخلي النهائي، ومعيار التوصيل. إذا كنت تستبدل أنبوبًا متآكلًا، قم بتضمين صور تظهر المنطقة التي فشلت.

عند مراجعة مشكلة تآكل حالية، تأخذ Elacera® في الاعتبار اتجاه التدفق، هندسة الانحناء، موضع التآكل، والانتقالات الداخلية قبل التوصية بترتيب بلاط السيراميك.
