مقاومة التشغيل المنخفضة خرطوم السيراميكي المخصص أنابيب السيراميكية المقاومة للاستعمال

تفاصيل المنتج

مكان المنشأ: تشانغشا ، هونان ، الصين

اسم العلامة التجارية: Elacera

رقم الموديل: خرطوم مطاطي مبطن بالسيراميك

شروط الدفع والشحن

الحد الأدنى لكمية: قابل للتفاوض

الأسعار: قابل للتفاوض

تفاصيل التغليف: معبأة في حالات خشبية أو رفوف حديدية

وقت التسليم: 25-45 يوم عمل

شروط الدفع: تي/تي

القدرة على العرض: 100,000 ㎡/ سنة

احصل على افضل سعر
إبراز:

خرطوم سيراميكي بقوة منخفضة

,

ارتداء أنابيب السيراميك المقاومة

,

أنابيب السيراميك المقاومة للاستعمال

نوع المنتج:
خرطوم مطاطي مبطن بالسيراميك
مادة البطانة:
95٪ سيراميك الألومينا
بناء البطانة:
إدراجات السيراميك الفردية مبركن في المطاط
تعزيز خرطوم:
طبقتين من نسيج النسيج
طول التجميع:
مخصصة للرسم
اتصالات نهاية:
الشفاه الثابتة، أو الشفاه السائبة، أو الأطراف الملولبة، أو الوصلات السريعة كما هو محدد
الحد الأدنى من نصف قطر الانحناء:
تم تأكيده لتجميع الخرطوم المحدد
تطبيق نموذجي:
وصلات المعدات المرنة في خطوط المسحوق والمواد الكاشطة
نوع المنتج:
خرطوم مطاطي مبطن بالسيراميك
مادة البطانة:
95٪ سيراميك الألومينا
بناء البطانة:
إدراجات السيراميك الفردية مبركن في المطاط
تعزيز خرطوم:
طبقتين من نسيج النسيج
طول التجميع:
مخصصة للرسم
اتصالات نهاية:
الشفاه الثابتة، أو الشفاه السائبة، أو الأطراف الملولبة، أو الوصلات السريعة كما هو محدد
الحد الأدنى من نصف قطر الانحناء:
تم تأكيده لتجميع الخرطوم المحدد
تطبيق نموذجي:
وصلات المعدات المرنة في خطوط المسحوق والمواد الكاشطة
مقاومة التشغيل المنخفضة خرطوم السيراميكي المخصص أنابيب السيراميكية المقاومة للاستعمال

خرطوم مطاطي مبطن بالسيراميك لنقل الملاط والمساحيق الكاشطة

غالبًا ما يكون الخرطوم المرن مطلوبًا حيث يتصل خط النقل بالمعدات المهتزة، أو حيث لا يمكن لأنابيب الصلب الصلبة استيعاب محاذاة التركيب. في الخدمة الكاشطة، ومع ذلك، قد يتآكل خرطوم المطاط العادي قبل وقت طويل من الحاجة إلى استبدال الوصلة نفسها.


يجمع خرطوم المطاط المبطن بالسيراميك من ELACERA بين مرونة المطاط المقوى ومقاومة التآكل للسيراميك الألومينا. تقوم الفلكنة بغمر قطع فردية من السيراميك بنسبة 95٪ من الألومينا في البطانة المطاطية، مما يخلق سطحًا مجزأً مقاومًا للتآكل داخل الخرطوم.


وهو مصمم لنقل الملاط الكاشط، وجزيئات المعادن، والمساحيق الجافة في التطبيقات التي تتطلب كلاً من الحماية من التآكل والاتصال المرن.


كيف تعمل بنية السيراميك والمطاط

يكمن الاختلاف بين خرطوم المطاط المبطن بالسيراميك وخرطوم المطاط التقليدي في المادة المعرضة للجسيمات المنقولة.


في خرطوم المطاط القياسي، تتلامس الجسيمات الكاشطة مع البطانة المطاطية مباشرة. في البناء المبطن بالسيراميك، تتحمل قطع السيراميك المكشوفة الكثير من هذا التلامس، بينما تدعم المطاط المحيط القطع وتسمح للخرطوم بالانحناء ضمن الحدود المحددة له.


يتضمن بناء خرطوم ELACERA الأصلي:

  • قطع سيراميك من الألومينا بنسبة 95٪ تشكل سطح التآكل الداخلي.
  • مطاط مفلكن، يثبت قطع السيراميك الفردية داخل البطانة.
  • تعزيز نسيج مزدوج الطبقات، يدعم جسم الخرطوم ضد الضغط الداخلي.
  • وصلات طرفية مخصصة، مختارة لتناسب خط الأنابيب المجاور.

نظرًا لأن قطع السيراميك مرتبة بشكل فردي بدلاً من أن تكون أنبوبًا صلبًا مستمرًا، يمكن للبطانة استيعاب الانحناء ضمن نصف قطر الانحناء الأدنى المعتمد للخرطوم.


هذا لا يعني أنه يمكن ثني الخرطوم دون قيود. قد يؤدي الانحناء أضيق من نصف القطر المحدد إلى إتلاف التجميع أو تقصير عمر الخدمة.

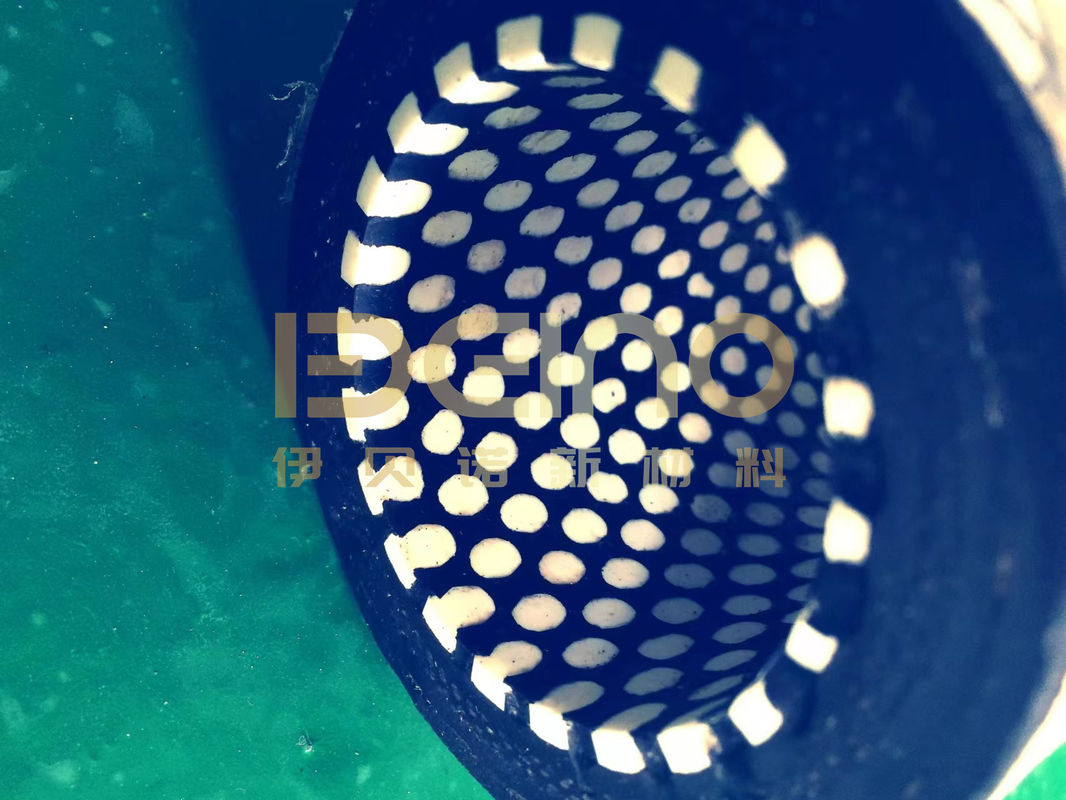

مقاومة التشغيل المنخفضة خرطوم السيراميكي المخصص أنابيب السيراميكية المقاومة للاستعمالمقاومة التشغيل المنخفضة خرطوم السيراميكي المخصص أنابيب السيراميكية المقاومة للاستعمال

متى يكون خرطوم السيراميك المرن منطقيًا

ليس كل خط أنابيب كاشط يحتاج إلى خرطوم مرن.


للمسارات المستقيمة الطويلة المدعومة جيدًا، قد يكون أنبوب الصلب المبطن بالسيراميك خيارًا أكثر ملاءمة. تظهر ميزة خرطوم المطاط السيراميكي عند الوصلات حيث يتطلب التركيب مرونة.


تشمل المواقع النموذجية:

وصلات المعدات المهتزة

عند تفريغ الشاشات المهتزة أو المعدات الأخرى المعرضة للاهتزاز، يمكن أن يساعد القسم المرن في استيعاب الحركة المحدودة مع توفير سطح داخلي مقاوم للتآكل.


نقل الملاط بين المعدات المتصلة

في أنظمة معالجة المعادن، قد يمر الملاط الكاشط عبر وصلات قصيرة حيث يصعب محاذاة أو تركيب الأنابيب الصلبة.


وصلات نقل المساحيق

يمكن أن يتسبب الرماد المتطاير، ومسحوق الأسمنت، والمواد الجافة الكاشطة الأخرى في تآكل داخلي في أقسام النقل المرنة، خاصة حيث يتضمن مسار النقل انحناءات.


أقسام الصيانة والاستبدال

حيث يتآكل خرطوم مطاطي موجود بشكل متكرر، يمكن النظر في بناء مبطن بالسيراميك بعد مراجعة موقع الفشل وظروف التشغيل.

يجب اختيار البطانة السيراميكية، ومركب المطاط، والتعزيز، وترتيب التركيبات للخدمة الفعلية. تتطلب الحركة الدورية المتكررة، والشفط، ودرجة الحرارة العالية، والانحناء الشديد اهتمامًا خاصًا أثناء المراجعة الفنية.


اختيار حجم الخرطوم والوصلة المناسبين

قد لا يزال الخرطوم ذو القطر الاسمي الصحيح غير مناسب لتركيب موجود.

قبل الطلب، قم بتأكيد القطر الداخلي النهائي المطلوب، وطول التجميع، ووصلات النهاية، والمساحة المتاحة للانحناء.

بالنسبة للوصلات ذات الشفاه، يجب أن يتطابق معيار الشفة وترتيب ثقوب البراغي مع المعدات المجاورة. يجب أيضًا التحقق من الفتحة الواضحة عبر وصلة النهاية، خاصة حيث تحتوي الأنابيب المجاورة بالفعل على بطانة مقاومة للتآكل.


نصف قطر الانحناء الأدنى هو معلمة اختيار أخرى مهمة. يعتمد على قطر الخرطوم، وترتيب قطع السيراميك، وبناء المطاط، والتعزيز. يجب تأكيده للتجميع المحدد بدلاً من تقديره من القطر الاسمي وحده.

إذا تحركت المعدات أثناء التشغيل، قم بتوفير اتجاه الحركة المتوقع ونطاقه. الخرطوم المناسب للانحناء الثابت ليس مناسبًا تلقائيًا للانحناء الديناميكي المتكرر.


أحجام الخراطيم المرجعية

تم إدراج مراجع DN التالية في كتالوج خرطوم السيراميك ELACERA الحالي.

مرجع DN (مم)

مرجع DN (مم)

25

83

32

95

38

102

42

152

52

194

68

245

76

299

هذه مراجع حجم الكتالوج، وليست مواصفات ضغط أو انحناء عالمية.

يتم تأكيد تجويف الخرطوم النهائي، والقطر الخارجي، وطول التجميع، ونصف قطر الانحناء الأدنى، وضغط التشغيل، ودرجة الحرارة المسموح بها وفقًا لبناء الخرطوم المختار ووصلات النهاية.

بالنسبة للأبعاد غير القياسية، يمكن لـ ELACERA مراجعة رسم العميل أو متطلبات العينة.


ما يجب التحقق منه قبل الطلب

للحصول على بديل موثوق، غالبًا ما يكون الخرطوم الحالي وظروف تركيبه هي نقاط البداية الأكثر فائدة.

يرجى التأكيد:

  • المادة المنقولة: ملاط، رمل، جزيئات معدنية، رماد متطاير، مسحوق أسمنت، أو وسائط كاشطة أخرى.
  • أبعاد الخرطوم: القطر الداخلي المطلوب وطول التجميع الإجمالي.
  • ظروف التشغيل: ضغط التشغيل والذروة، درجة حرارة التشغيل، وما إذا كان الشفط متضمنًا.
  • التركيب: نصف قطر الانحناء المطلوب، حركة المعدات، والمساحة المتاحة.
  • وصلات النهاية: معيار الشفة، أبعاد الوصلة، أو وصلات أخرى محددة.
  • الكمية: عدد مجموعات الخراطيم الكاملة المطلوبة.

عند الضرورة، قد تشمل متطلبات الفحص المتفق عليها الأبعاد النهائية، وحالة البطانة، وتفاصيل الوصلة، واختبار الضغط المطبق.


خرطوم مطاطي مخصص مبطن بالسيراميك من ELACERA

يكون الخرطوم المبطن بالسيراميك أكثر فائدة عندما يحتاج التطبيق إلى كل من الاتصال المرن والحماية ضد المواد الكاشطة.

يتطلب اختيار البناء الصحيح أكثر من مجرد اختيار حجم DN. يؤثر الوسط المنقول، وضغط التشغيل، ودرجة الحرارة، وظروف الانحناء، وتفاصيل الوصلة جميعها على التصميم النهائي.

هل تقوم باستبدال خرطوم مطاطي متآكل أو تخطط لوصلة نقل كاشطة جديدة؟


أرسل إلى ELACERA رسم الخرطوم الخاص بك، أو الأبعاد المطلوبة، أو صورًا للتركيب الحالي. قم بتضمين المادة المنقولة وظروف التشغيل حيثما كانت متاحة.

يمكننا مراجعة بناء السيراميك والمطاط، وأبعاد الخرطوم، ومتطلبات الوصلة قبل إعداد عرض أسعار مخصص.
