أنابيب مرنة من السيراميك للنقل من مسحوق الاسمنت

مقدمة المنتج

غالباً ما تكون الوصلات المرنة هي أول الأجزاء التي تتآكل في خط نقل مسحوق الأسمنت. وهذا شائع بشكل خاص أسفل الصوامع، بجوار الصمامات الدوارة والناقلات اللولبية، أو بين الأنابيب الثابتة والمعدات المهتزة.

يمكن للخراطيم المطاطية التقليدية امتصاص الاهتزاز والحركة المحدودة، ولكن طبقة المطاط الداخلية تظل معرضة لتدفق المسحوق. جزيئات الأسمنت الدقيقة تؤدي تدريجياً إلى تآكل نفس المنطقة، مما يجعل الخرطوم أرق ويزيد من خطر التسرب أو التوقف غير المتوقع.

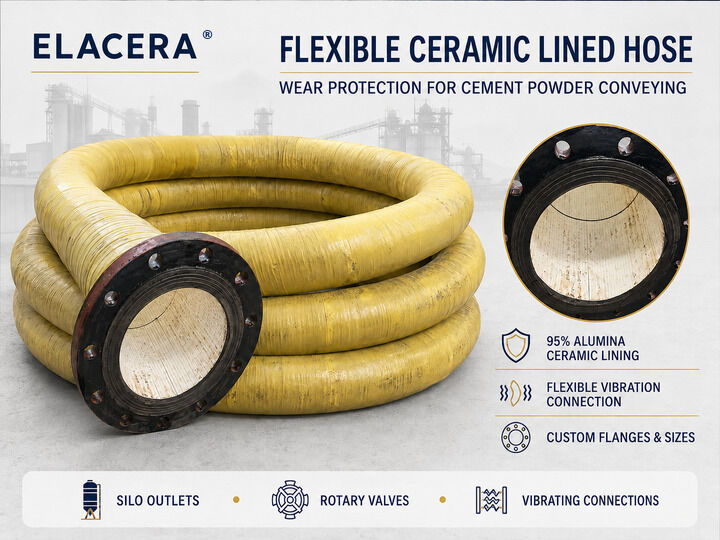

تم تصميم الخرطوم المرن المبطن بالسيراميك Elacera للوصلات المتكررة التآكل في أنظمة نقل مسحوق الأسمنت. بطانة السيراميك الألومينا الخاصة بها تتحمل معظم التآكل المباشر، بينما يحتفظ جسم المطاط المقوى بالمرونة المتحكم بها المطلوبة في الوصلات المتحركة أو المهتزة.

لماذا تتآكل الوصلات المرنة بهذه السرعة

أنبوب فولاذي صلب مبطن بالسيراميك يؤدي أداءً جيدًا في أقسام النقل الثابتة، ولكنه لا يمكن أن يحل محل كل وصلة مرنة في مصنع الأسمنت. يجب أن تعوض بعض الوصلات اهتزاز المعدات، أو انحرافات التركيب الصغيرة، أو الحركة المحدودة أثناء التشغيل.

يمكن أن تصبح هذه الأقسام القصيرة من الخراطيم نقاطًا للتآكل المركز. غالبًا ما يكون التآكل أكثر شدة بالقرب من مخارج التفريغ، أو المنحنيات، أو المناطق التي يتغير فيها تدفق المواد اتجاهه. بمجرد أن تتآكل الطبقة المطاطية الداخلية، قد يحدث تسرب للمسحوق حتى لو ظلت الأنابيب الفولاذية المحيطة في حالة جيدة.

يؤدي تركيب خرطوم مبطن بالسيراميك في هذه المواضع إلى نقل سطح التآكل الرئيسي من جسم المطاط إلى البطانة السيراميكية. هذا يساعد على تقليل خطر التسرب المبكر دون تحويل الوصلة المرنة إلى تجميع صلب.

مواضع التركيب النموذجية

يمكن النظر في الخرطوم من أجل:

• وصلات أسفل صوامع الأسمنت وصناديق التخزين
• وصلات مرنة بالقرب من الصمامات الدوارة والناقلات اللولبية
• خطوط تحميل وتفريغ مسحوق الأسمنت
• وصلات بين خطوط الأنابيب الثابتة والمعدات المهتزة
• أنظمة نقل مسحوق المواد الخام المبردة ومسحوق المعادن الجافة
• أقسام خراطيم قصيرة تم استبدالها بشكل متكرر بسبب التآكل الداخلي

المنتج مخصص بشكل أساسي للمساحيق الجافة والمبردة الكاشطة. إذا كانت المادة المنقولة ساخنة، فيجب تأكيد درجات الحرارة المستمرة والذروة قبل اختيار مركب المطاط ونظام الربط وبناء الخرطوم الكامل.

البطانة السيراميكية وبناء الخرطوم

تشكل قطع السيراميك الألومينا المتقاربة السطح الداخلي المقاوم للتآكل. يتم دمجها وتثبيتها بإحكام داخل بنية المطاط، مما يسمح للخرطوم بالانحناء ضمن نطاقه المصمم مع الحد من الاتصال المباشر بين المسحوق المنقول وطبقة المطاط الداخلية.

يشمل البناء النموذجي:

• بطانة سيراميك ألومينا بنسبة 95٪
• طبقة توسيد مطاطية مرنة
• طبقات تقوية مختارة حسب قطر الخرطوم والضغط
• غطاء خارجي مطاطي واقٍ
• شفاه مخصصة أو وصلات طرفية خاصة بالمشروع

ترتيب السيراميك وهيكل التقوية واتصالات النهاية ليست متطابقة لكل خرطوم. يتم اختيارها وفقًا للقطر الداخلي والطول الإجمالي وضغط العمل وموضع التركيب وأداء الانحناء المطلوب.

يجب عدم ثني الخرطوم أقل من نصف قطر الانحناء الأدنى المؤكد. قد يؤدي الانحناء أو الالتواء المفرط إلى إجهاد غير ضروري على البطانة السيراميكية واتصالات النهاية.

فوائد عملية في مواضع التآكل المتكرر

حماية السيراميك ضد مسحوق الأسمنت

تتحمل بطانة السيراميك الألومينا معظم التأثير المباشر والتآكل الانزلاقي من تدفق المسحوق. هذا يحمي جسم المطاط في المناطق التي قد يتآكل فيها الخرطوم العادي بسرعة كبيرة.

مرونة متحكم بها

تعمل قطع السيراميك مع جسم المطاط، مما يسمح للخرطوم باستيعاب اهتزاز المعدات العادي والحركة المحدودة. يظل مكونًا مرنًا، ولكن يجب أن يتبع نطاق انحنائه التصميم المؤكد للخرطوم.

وصلات مطابقة لخط الأنابيب

يمكن إنتاج أبعاد الشفاه وأنماط ثقوب البراغي وغيرها من الوصلات الطرفية وفقًا لخط الأنابيب الحالي أو معيار الشفاه أو رسم المشروع. هذا يمكن أن يقلل من أعمال التعديل أثناء التركيب.

صيانة مركزة على قسم قصير

عندما يتركز التآكل في وصلة مرنة واحدة، يمكن إزالة خرطوم مصمم بشكل صحيح واستبداله دون تغيير قسم طويل من الأنابيب الثابتة.

مناسب بشكل أفضل لنقاط التآكل المعروفة

الخرطوم المبطن بالسيراميك مفيد بشكل خاص حيث أظهرت الخراطيم المطاطية السابقة تآكلًا داخليًا متكررًا. للخدمة ذات التآكل المنخفض، قد يظل الخرطوم المطاطي التقليدي هو الخيار الأكثر اقتصادية.

بيانات فنية مرجعية

المعلومات أعلاه هي مرجع عام وليست مواصفات ثابتة لكل خرطوم. يجب تأكيد حدود الضغط ودرجة الحرارة والانحناء النهائية وفقًا لبناء الخرطوم الكامل وظروف التشغيل الفعلية.
