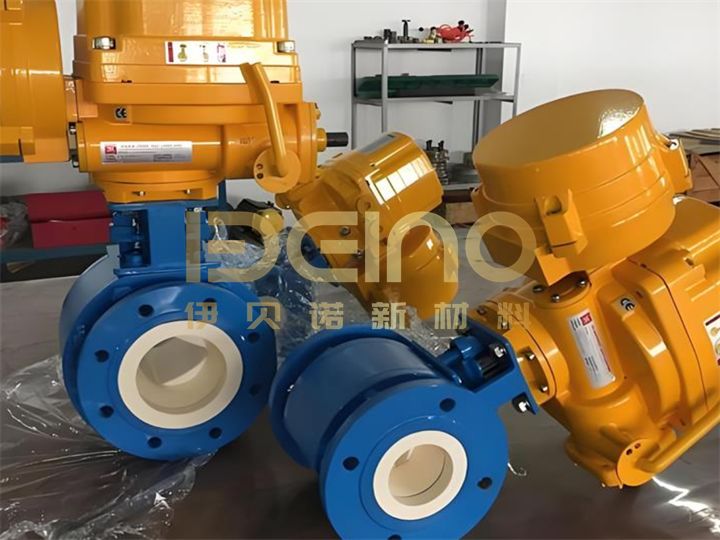

صمام الكرة السيراميكي صمام الكرة المركب السيراميكي المغطى، صمام الكرة السيراميكي

وصف المنتج

ملكناصمام الكرة السيراميكهو صمام من الجيل التالي من تسرب الصفر يضم جسمًا معدنيًا متضاملاً مع قناة تدفق السيرامينا عالية النقاء بنسبة 99 ٪. تصطف كرة الصمام والمقعد والتجويف مع السيراميك ، وعزل الوسائط تمامًا عن المعدن. هذا يزيل مشكلات التآكل والتآكل والتسرب والتسرب التي تصيب الصمامات المعدنية التقليدية في ظروف التشغيل القصوى ، مثل الملاط الفحم ، الملاط الخام ، الرماد المتطاير ، والبيئات الحمضية والقلوية. مع الأقطار الاسمية التي تتراوح من DN15 إلى DN600 ، وتصنيفات الضغط من PN10 إلى PN160 ، ودرجات حرارة التشغيل من -40 درجة مئوية إلى 450 درجة مئوية ، فإنه يوفر بديلاً تنافسيًا للعلامات التجارية المستوردة ويستخدم على نطاق واسع في إعادة تحويل رماد طاقة الطاقة الحرارية ، والفحم الأسمنت ، والانزلاق الكيميائي.

ميزات المنتج:

مسار التدفق الخزفي بالكامل:جولة الكرة ≤ 0.01 مم ، السطح RA ≤ 0.2 ميكرون ، عزم دوران أقل بنسبة 30 ٪.
تسرب الصفر:يلتقي الختم ثنائي الاتجاه ISO 5208 Class A و Class VI Probble Seal.
مقاومة للغاية:ألومينا ≥ HRA88 ، مع خدمة الخدمة 8-12 أضعاف صمامات الصلب CR-MO.
مقاومة تآكل شديدة:مقاومة لجميع الأحماض والقواعد والأملاح مع نطاق درجة الحموضة من 1-14 ، باستثناء حمض الهيدروفلوريك.
مضادات النشاط: يضمن تعويض مرونة مقعد الصمام والطلاء الخزفي المشعب ذاتيًا تدهور عزم الدوران أقل من 5 ٪ بعد 50000 دورة.

المكونات الهيكلية الرئيسية
جسم الصمام:عادةً ما يلقي أو مزورة من مواد معدنية مثل الفولاذ الكربوني أو الفولاذ المقاوم للصدأ أو الصلب سبيكة ، فإنه يوفر الدعم الهيكلي وحاجز ضغط. قد يتم تصميم مسار التدفق الداخلي لتقليل المساحة الميتة وتسهيل مرور الجسيمات.

كرة:عنصر فتح وإغلاق الصمام الأساسي ، الذي يمتد الدقة من سيراميك هندسي عالي الكثافة ، وعالي الكثافة ، والهندسة العالية (الزركونيا أو الألومينا). سطحه مصقول للغاية لنهاية تشبه المرآة.

مقعد الصمام:
مقعد سيراميك كامل:مصنوع من نفس المواد الخزفية أو المتوافقة مع الكرة ، ويشكل هذا المقعد ختمًا صلبًا من الخزانة إلى السيراميك. إنه يوفر مقاومة ممتازة للارتداء والتآكل ، وهو مناسب لظروف التشغيل الأكثر تطلبًا.

المقعد غير المعدني:مصنوعة من البوليمرات عالية الأداء مثل PEEK (Polyetheretherketone) و RPTFE (polytetrafluoroethylene المقوى). إنه يوفر ختمًا ممتازًا ودرجة من التعويض المرن ، ومناسبة لظروف التشغيل مع تآكل عالي ولكن التآكل المعتدل ودرجات حرارة معتدلة.

مقعد معدني:أقل شيوعًا ، يستخدم عادة في تطبيقات درجات الحرارة العالية للغاية أو للمتطلبات الخاصة.

جذع الصمام:المكون الذي يربط المشغل (المقبض ، معدات الدودة ، الرأس الهوائي ، الرأس الكهربائي) بالكرة. عادةً ما يكون مصنوعًا من الفولاذ المقاوم للصدأ عالي القوة (مثل 17-4ph ، 316ss) أو الصلب من سبائك ، وقد يتم تصلبه على السطح. تتطلب العلاقة بين الجذع والكرة تصميمًا خاصًا لمنع التغلب والتسرب (مثل الوقاية من الانفجار).

التعبئة/الختم:عندما يمر الجذع عبر غطاء المحرك ، يتم استخدام التعبئة (مثل حلقات الجرافيت ، حلقات PTFE V ، التعبئة المحملة بنابض) أو حلقات O لمنع الوسائط من الهروب على طول الجذع.

المحرك:دليل (مقبض ، ترس دودة) ، جهاز هوائي أو كهربائي أو هيدروليكي يدور في ساق الصمام 90 درجة لفتح أو إغلاق الصمام.

جدول مقارنة بين الاختلافات الأساسية بين صمامات الكرة السيراميك وصمامات كرة الفولاذ المقاوم للصدأ

مزايا المنتج
تقليل تكاليف التشغيل بنسبة 70 ٪:دورة خالية من الصيانة ≥ 3 سنوات ، مما يقلل من التوقف عن العمل والصيانة.
أخف بنسبة 25 ٪:أخف وزنا من صمامات الكرة المغطاة بالمعادن المماثلة ، مما يجعلها أسهل في الدعم في الأنابيب.
تصميم قابل للتبديل:يتوافق تباعد الحافة مع ISO 5752/GB/T 12237 ، مما يتيح استبدال الصمامات القديمة.

أسواق التصدير:روسيا ، إندونيسيا ، تركيا ، البرازيل ، جنوب إفريقيا ، تشيلي ، فيتنام ، كوريا الجنوبية ، ألمانيا ، ودول أخرى.

التطبيقات النموذجية
الطاقة الحرارية:إزالة الرماد الهوائي ، ملاط الحجر الجيري ، ومياه الصرف الصحي.
أسمنت:نقل الفحم المسحوق ، غاز مداخن الفرن عالية درجة الحرارة ، وغبار الصلع.
الصناعة الكيميائية:حمض الفوسفوريك ، حمض الكبريتيك ، الصودا الكاوية ، ومللي كلوريد.
التعدين:مخلفات النحاس ، تركيز خام الحديد ، وخلع الفوسفوجيوم الكاشطة للغاية.
صهر:محول غاز الغاز والطين الأحمر المصهر الألومنيوم.

التغليف والشحن
أكياس الفقاعة الفردية وصناديق رغوة مقاومة للصدمات ، صمام واحد لكل صندوق.
المنصات الخشبية والفيلم التمدد ، مناسبة لحاويات FCL/LCL.
علامة شحن البحر: علامة الشحن الإنجليزية ومركز الجاذبية.
تتوفر صناديق الخشب الرقائقي الخالي من التبخير ، وهي متوافقة مع معايير التصدير ISPM-15.

التعليمات

س 1: هل السيراميك هش؟
ج: يتكون قلب الكرة من الألومينا المتشددة والضغط بشكل مستنزف ، مع وجود صلابة من> 4 ميجا باسكال · M1/2 ، ويمكنها تحمل صدمة ضغط الماء من 1.5 ضعف PN.

س 2: هل يمكن استخدامه مع المحركات الكهربائية أو الهوائية؟
ج: إنه أمر قياسي مع منصة ISO 5211 عالية ويمكن أن تستوعب مباشرة المشغلات الكهربائية والهدية والهيدروليكية. تتوفر خيارات CT4 و IP68 المقاومة للانفجار.

س 3: ما هو وقت التسليم؟
ج: الأحجام القياسية من DN500 إلى DN200 في المخزون وشحنها في غضون 3 أيام. يمكن شحن الأحجام المخصصة في غضون 2-4 أسابيع.
