صمام تفريغ دواري من الألومينا السيراميكي المغطى لنقل مسحوق مطحنة

لماذا تتآكل الصمامات الدوارة التقليدية بسرعة في أنظمة المسحوق الكاشطة؟

في العديد من أنظمة النقل الهوائية، غالبًا ما يكون صمام التفريغ الدوار أحد المكونات الأولى التي تعرضت لتآكل شديد. تصبح هذه المشكلة شائعة بشكل خاص عند التعامل مع المواد الكاشطة مثل مسحوق السيليكا ومسحوق الأسمنت والرماد المتطاير ومواد بطارية الليثيوم والمسحوق المعدني والجسيمات الصلبة الأخرى.

قد تعمل الصمامات الدوارة التقليدية المصنوعة من الفولاذ المصبوب أو السبائك بشكل طبيعي في البداية، لكن التعرض المستمر للمساحيق الكاشطة يؤدي تدريجيًا إلى توسيع الخلوص الداخلي بين الجزء الدوار وجسم الصمام. بمجرد أن يصبح التآكل خطيرًا، تبدأ مشاكل مثل تسرب الهواء، والتغذية غير المستقرة، وتقلب الضغط، وتراكم المواد، والإغلاق غير المتوقع.

بالنسبة للصناعات التي تعتمد على أنظمة النقل المستمر، فإن هذه الأعطال لا تزيد من تكرار الصيانة فحسب، بل تؤثر أيضًا بشكل مباشر على كفاءة الإنتاج وتكاليف التشغيل.

ولمعالجة هذه المشكلات، يتم استخدام صمامات التفريغ الدوارة المبطنة بالسيراميك بشكل متزايد في تطبيقات التآكل الشديد حيث لا تستطيع الصمامات المعدنية العادية الحفاظ على الاستقرار على المدى الطويل.

وصف المنتج

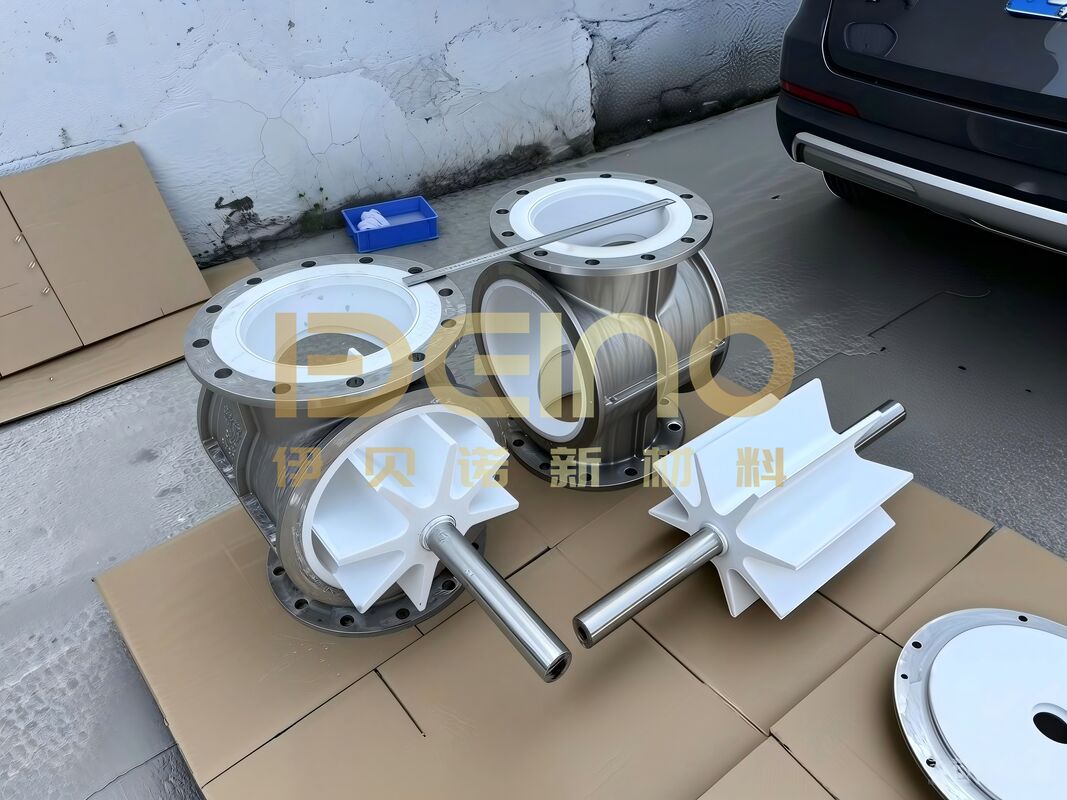

تم تصميم صمام التفريغ الدوار المبطن بسيراميك الألومينا خصيصًا لأنظمة نقل المسحوق عالية الكشط. إن غلاف الصمام والدوار مبطنان داخليًا بسيراميك الألومينا عالي النقاء، مما يشكل هيكلًا كاملاً مقاومًا للتآكل داخل الصمام.

على عكس الصمامات الدوارة المعدنية العادية التي تعتمد فقط على صلابة الفولاذ لمقاومة التآكل، فإن الهيكل المبطن بالسيراميك يحمي بشكل مباشر المناطق المعرضة لتآكل المواد المستمر. يقلل سطح السيراميك فائق الصلابة بشكل كبير من التآكل الناتج عن تأثير المسحوق عالي السرعة والاحتكاك أثناء التشغيل طويل الأمد.

يستخدم الصمام على نطاق واسع في التعامل مع أنظمة النقل الهوائية:

• مسحوق بطارية الليثيوم
• الرماد المتطاير
• مسحوق الاسمنت
• مسحوق السيليكا
• مسحوق التعدين
• المساحيق الكيميائية
• مواد سائبة كاشطة أخرى

بالنسبة للصناعات التي تتطلب تغذية مستقرة لغرفة معادلة الضغط وعمر خدمة طويل للمعدات، توفر الصمامات الدوارة المبطنة بالسيراميك حلاً أكثر موثوقية في ظل ظروف التآكل الشديدة.

لماذا تتحول المزيد من الصناعات إلى الصمامات المبطنة بالسيراميك؟

في العديد من بيئات النقل الكاشطة، لا تكمن المشكلة الفعلية في استبدال الصمام فحسب، بل في التفاعل المتسلسل الناتج عن التآكل.

بمجرد أن يبدأ الدوار والإسكان في التآكل:

• يزيد تسرب الهواء
• دقة التغذية تصبح غير مستقرة
• يتقلب ضغط النظام
• يرتفع استهلاك الطاقة
• يصبح تسرب الغبار أكثر خطورة
• تصبح صيانة إيقاف التشغيل متكررة

في أنظمة نقل مواد بطارية الليثيوم، هناك شاغل مهم آخر وهو التلوث المعدني الناتج عن المكونات المعدنية البالية. نظرًا لأن مصنعي البطاريات يضعون متطلبات صارمة بشكل متزايد بشأن التحكم في التلوث، أصبحت الصمامات المعدنية التقليدية تدريجيًا غير مناسبة لبعض عمليات معالجة المسحوق.

تعمل الصمامات الدوارة المبطنة بالسيراميك على حل هذه المشكلات باستخدام سيراميك الألومينا شديد الصلابة لحماية مناطق التآكل الرئيسية المعرضة مباشرة للمواد الكاشطة. بالمقارنة مع الهياكل الفولاذية المصنوعة من سبائك الفولاذ العادية، فإن سيراميك الألومينا يوفر صلابة أعلى بكثير، ومقاومة أفضل للتآكل، وأسطح أكثر سلاسة، وثباتًا محسنًا للأبعاد على المدى الطويل.

وهذا يساعد في الحفاظ على أداء الختم وكفاءة النقل المستقرة خلال فترات التشغيل الأطول.

هيكل المنتج وميزات التصنيع

تصميم الهيكل المركب

جسم الصمام مصنوع من الفولاذ المقاوم للصدأ CF8، مما يوفر مقاومة قوية للضغط وقوة ميكانيكية عالية. يمكنه تحمل ضغوط العمل العادية مثل 1.0MPa و1.6MPa مع الحفاظ على الاستقرار الهيكلي أثناء التشغيل المستمر.

إن التجويف الدوار الداخلي، والدوار، وقناة التدفق، ومناطق تلامس المواد الأخرى مبطنة بالكامل بسيراميك الألومينا عالي النقاء. تم تصنيع عمود الصمام من الفولاذ المقاوم للصدأ 304 لتحسين مقاومة التآكل والمتانة.

يتم تعزيز مناطق التآكل الرئيسية مثل قلب الصمام ومقعد الصمام وزوايا قناة التدفق خصيصًا لتحقيق التوازن:

• القوة الهيكلية
• ارتداء المقاومة
• مقاومة التآكل
• استقرار الختم على المدى الطويل

تقنية تثبيت البطانة الداخلية المتقدمة

على عكس الهياكل الخزفية العادية من نوع الترقيع، يستخدم هذا الصمام تصميم جلبة من السيراميك الملبد بشكل متكامل مع هيكل بطانة سيراميك داخلي سلس.

يتم تثبيت طبقة السيراميك بإحكام باستخدام كل من تقنية تحديد المواقع الميكانيكية وتقنية الربط ذات درجة الحرارة العالية، مما يساعد على منع الارتخاء أو الانفصال تحت تأثير المواد المستمر.

كما يقلل السطح الخزفي الأملس وغير الملحوم من تراكم المواد داخل الصمام، مما يقلل من الزوايا الميتة ويقلل من مقاومة الاحتكاك أثناء النقل.

أداء الختم الممتاز

يعتمد زوج الختم على هيكل مانع للتسرب من السيراميك إلى السيراميك مع تكنولوجيا تصنيع عالية الدقة.

بالمقارنة مع أسطح الختم المعدنية العادية التي تفقد الدقة تدريجيًا بعد التآكل، تحافظ هياكل الختم الخزفية على خلوص أكثر استقرارًا على مدار فترات تشغيل أطول.

وهذا يساعد على تحقيق:

• أداء أفضل لقفل الهواء
• تقليل تسرب الغبار
• ضغط النظام مستقر
• القدرة على الختم ثنائي الاتجاه
• تحسين كفاءة النقل

يعتبر الصمام مناسبًا بشكل خاص لأنظمة النقل الهوائية المغلقة التي تتطلب تحكمًا ثابتًا في تدفق الهواء وتقليل تسرب الغبار البيئي.

انخفاض وتيرة الصيانة وتكلفة التشغيل

في ظل ظروف النقل الكاشطة المستمرة، غالبًا ما تتطلب الصمامات المعدنية العادية صيانة متكررة بسبب الدوار السريع وتآكل الحجرة.

يعمل الهيكل المبطن بالسيراميك على تقليل تآكل المكونات الداخلية الضعيفة بشكل كبير، مما يساعد على إطالة فترات الاستبدال وتقليل عمليات إيقاف التشغيل غير المخطط لها.

نظرًا لأنه يمكن استبدال الدوار الخزفي والجلبة الخزفية بشكل فردي، تصبح الصيانة أكثر ملاءمة، ويمكن تقليل تكاليف التشغيل على المدى الطويل.

بالنسبة للعديد من المصانع التي تعمل بأنظمة النقل المستمر، غالبًا ما يكون تقليل تكرار إيقاف التشغيل أكثر قيمة من مجرد إطالة عمر الجزء.

الصناعات التطبيقية النموذجية

يتم استخدام صمام التفريغ الدوار المبطن بالسيراميك على نطاق واسع في:

• أنظمة نقل مواد بطارية الليثيوم
• مصانع الاسمنت
• أنظمة معالجة الرماد المتطاير
• نقل مسحوق السيليكا
• التعدين ومعالجة المساحيق المعدنية
• نقل مسحوق كيميائي
• أنظمة نقل هوائية عالية التآكل
• أنظمة جمع الغبار وتغذية غرفة معادلة الضغط

ميزات المنتج

• حماية كاملة من تآكل السيراميك لجسم الدوار والصمام
• مقاومة ممتازة لتآكل مسحوق جلخ
• أداء ختم غرفة معادلة الضغط مستقر
• تقليل التصاق المواد داخل الصمام
• انخفاض وتيرة الصيانة
• مناسبة لأنظمة النقل المستمر
• هيكل من الفولاذ المقاوم للصدأ مقاوم للتآكل
• حجم قابل للتخصيص، والضغط، وتكوين محرك الأقراص

التعليمات

س 1: ما هي المواد والتكوينات المحددة لصمام التفريغ الخزفي هذا؟ ما هي الاختلافات؟

A1: يستخدم التكوين القياسي جسم صمام من الفولاذ المقاوم للصدأ CF8 وعمود صمام من الفولاذ المقاوم للصدأ 304. الجزء الدوار والغرفة الدوارة مصنوعان بالكامل من سيراميك الألومينا عالي النقاء بنسبة 95-99%. على عكس الصمامات الخزفية المطلية العادية، يتميز هذا الطراز ببطانة من السيراميك المصبوب من قطعة واحدة بدون طبقات، مما يجعلها مقاومة للتآكل وتمنع تقطيع السيراميك. إنها أكثر متانة من الصمامات الخزفية المطلية العادية والصمامات المعدنية المقاومة للتآكل.

س2: ما هي المواد المناسبة للنقل؟ هل يمكنه التعامل مع المساحيق شديدة الكشط؟

A2: إنه مصمم خصيصًا للمساحيق عالية الكشط والمواد الحبيبية، مثل مسحوق بطارية الليثيوم والرماد المتطاير والمسحوق المعدني والرمل والمساحيق الكيميائية المسببة للتآكل. إنه ذو صلابة عالية، ومقاوم للتآكل، ولا يخاف من التأثير طويل المدى للجسيمات الصلبة. كما أنه مقاوم للتآكل الحمضي والقلوي ويمكن استخدامه مع المواد الجافة والرطبة.

س3: هل سيكون الجزء الخزفي عرضة للتشقق أو التقطيع؟

A3: لا. يستخدم المنتج جلبة سيراميك ملبدة مدمجة، مع فتحات ميكانيكية ومادة لاصقة ذات درجة حرارة عالية للتثبيت المزدوج، مما يؤدي إلى هيكل مستقر. في ظل ظروف التشغيل العادية، لن تتشقق دون تأثير الأشياء الصلبة، على عكس الصمامات الخزفية العادية، والتي تكون عرضة للانفصال والتسرب. إنها مناسبة للتشغيل المستمر على المدى الطويل دون إيقاف التشغيل.

س 4: ما هي مقاومة درجات الحرارة العالية؟ هل يمكن استخدامه في ظروف الغبار ذات درجات الحرارة العالية؟

A4: درجة حرارة التشغيل العادية على المدى الطويل هي أقل من 300 درجة مئوية. لن يلين السيراميك أو يتشوه أو يتأكسد عند درجات الحرارة العالية. يتمتع جسم الصمام المصنوع من الفولاذ المقاوم للصدأ بمقاومة ممتازة لدرجات الحرارة العالية ويمكن استخدامه مباشرة في ظروف المسحوق ذات درجات الحرارة العالية في محطات الطاقة والأفران.
