تفاصيل المنتج
مكان المنشأ: تشانغشا ، هونان ، الصين
اسم العلامة التجارية: Elacera
رقم الموديل: خط أنابيب مضخة الخرسانة
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: معبأة في حالات خشبية أو رفوف حديدية
وقت التسليم: 25-45 يوم عمل
شروط الدفع: تي/تي
القدرة على العرض: 100،000 ㎡/ سنة
نموذج قابل للتطبيق: |
شاحنة مضخة |
خدمة الحياة: |
60,000-120,000 متر مكعب |
نهاية الاتصال: |
ملحومة |
المعالجة السطحية: |
تلوين |
قوة الشد: |
≥ 500 ميجا باسكال |
سماكة: |
4mm-10mm |
طلب: |
ضخ الخرسانة في مشاريع البناء |
متانة: |
مقاومة للاهتراء ومقاومة للتأثير |
خدمة صانعي القطع الأصلية: |
متاح |
القطر الداخلي: |
125 ملم |
ضمان الجودة: |
6 أشهر |
المواصفات والنماذج: |
175-175/11619406 |
نموذج قابل للتطبيق: |
شاحنة مضخة |
خدمة الحياة: |
60,000-120,000 متر مكعب |
نهاية الاتصال: |
ملحومة |
المعالجة السطحية: |
تلوين |
قوة الشد: |
≥ 500 ميجا باسكال |
سماكة: |
4mm-10mm |
طلب: |
ضخ الخرسانة في مشاريع البناء |
متانة: |
مقاومة للاهتراء ومقاومة للتأثير |
خدمة صانعي القطع الأصلية: |
متاح |
القطر الداخلي: |
125 ملم |
ضمان الجودة: |
6 أشهر |
المواصفات والنماذج: |
175-175/11619406 |
وصف المنتج

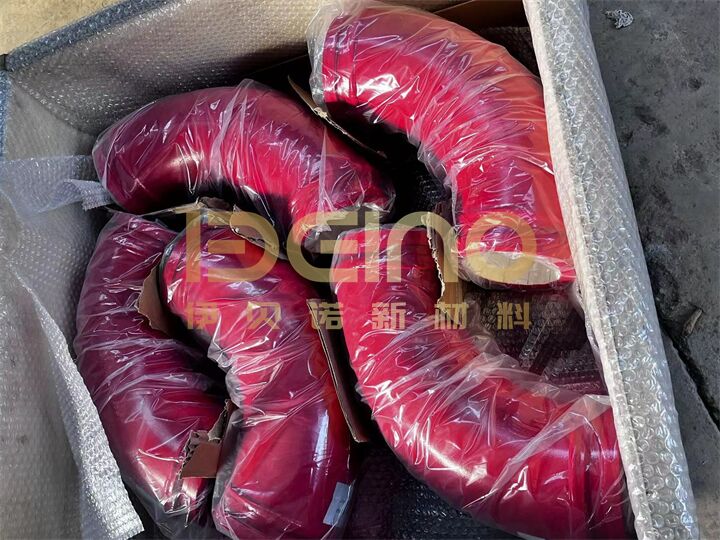

المرفقات الملفوفة بالسيراميك ELACERA® هي أجزاء استبدال لقطارات مضخة الخرسانة.مع إيلاء اهتمام خاص للقطر الخارجي، حيث يسبب الجير الخام أقوى تأثير وتآكل الزحف. تحمل مرفق الصلب الحملات الهيكلية والاتصالات ، بينما تحمي الغطاء السيراميكي سطح الاتصال بالخرسانة.
تفاصيل المنتج
|
البند |
المواصفات |
|---|---|
| العلامة التجارية | ELACERA® |
| نوع المنتج | مرفق مضخة الخرسانة المصنوع من السيراميك |
| المعدات المطبقة | شاحنة مضخة الخرسانة |
| القطر الداخلي | 125 ملم |
| النموذج / رقم الجزء | 175-175 / 11619406 |
| مواد السيراميك | السيراميك عالي الصلابة من الألومينا الزركونيا |
| سمك الغطاء المتاح | 4×10 ملم |
| الهيكل الخارجي | الكوع الفولاذي |
| الاتصال | طوق نهاية لحام، مثبتة بواسطة مشابك المضخة |
| معالجة السطح | الرسم |
| التطبيق | ضخ الخرسانة في مشاريع البناء |
| إنتاج مخصص | وفقًا للرسم أو العينة المؤكدة |
| التعبئة | غلاف خشبي أو رف فولاذي |
| وقت التسليم | عادةً 25-45 يوم عمل |
الارتداء يركز على المنحنى الخارجي
لا يرتدي مرفق المضخة بالتساوي حول محيطه. مع تغيير الاتجاه ، يتم دفع الجمع الخام ضد نصف قطر المرفق الخارجي.الاصطدام المتكرر والانزلاق تدريجيا إزالة المواد من هذه المنطقة، في حين أن نصف قطرها الداخلي قد لا يزال يبدو قابلاً للاستخدام.
وتتغير شدة التآكل أيضا مع نصف قطر الانحناء، ضغط الضخ، تصنيف الجمع، والاتساق من خليط الخرسانة. لهذا السبب،يجب أن يتبع الترتيب السيراميكي الاتجاه الفعلي لتدفق المواد بدلاً من التعامل معها كطلاء زخرفي بسيط.
البلاطات السيراميكية الصغيرة المستخدمة داخل الكوع يمكن أن تتبع السطح المنحني عن كثب أكثر من القطع المسطحة الكبيرة.وتتم فحص تغطية حول المنحنى الخارجي قبل الانتهاء من التجميع.
معايير السيراميك ZTA النموذجية
| البنود | المواصفات |
| Al2O3 | ≥ 75% |
| زيركونيا | ≥21% |
| الكثافة | 4.2 غرام/سم3 |
| قوة الضغط | ≥ 1400 MPa |
| صلابة روكويل | ≥ 90 HRA |
| صلابة فيكرز | ≥ 1350 HV10 |
| صلابة الكسر (KIC) | ≥ 5.5 Mpa.m1/2 |
| قوة الانحناء | ≥ 350 MPa |
| حجم الارتداء | ≤ 0.009 سم3 |
القيم المذكورة أعلاه تصف المواد السيرامية المستخدمة لهذا المنتج. يجب أن تتبع المعلمات النهائية الصف المؤكد وطريقة الاختبار ومواصفات الطلب.
الارتباط مهم بقدر صلابة السيراميك
في الممارسة العملية ، لا يمكن اختيار كوع استبدالي من خلال القطر الاسمي وحده. قد يكون للكوعين DN125 زوايا انحناء مختلفة ، أو نصف قطر خط الوسط ، أو أبعاد نهاية الياقوت أو الأطوال المثبتة.
الانتقال غير الصحيح في أي من الطرفين يمكن أن يترك حافة مرتفعة داخل خط الأنابيب. يمكن أن يسبب الخرسانة والحجر الجليدي الذي يضرب هذه الحافة بشكل متكرر ارتداءً محليًا أو اضطرابًا أو تراكمًا للمواد.قد تؤثر الأبعاد غير الصحيحة من الياقات أيضًا على تثبيت المشابك والإغلاق.
قبل الإنتاج ، يجب التحقق من التفاصيل التالية مقابل خط المضخة الموجود:
عندما يكون هناك مرفق قديم، فإن عينة أو رسم بعد واضح يوفر مرجعًا أكثر موثوقية من نموذج المعدات وحده.
التثبيت والتفتيش
قبل تركيب المرفق، تحقق من الانتقالين في الطرفين من أجل الصلب المكشوف، أو قطع السيراميك الفارغة، أو خطوة واضحة بين الغطاء والأنبوب المجاور.يجب أن تكون طوقات المشابك والأسطح الختامية نظيفة ومواءمة بشكل صحيح.
بعد التثبيت ، لا ينبغي أن يتم إجبار الكوع على وضعها بواسطة المشبك. يضع عدم التواء عبءًا إضافيًا على الياقات وقد يخلق انتقالًا داخليًا غير متساو.يجب أيضا التحقق من دعم خطوط الأنابيب بحيث لا تحمل الكوع الأحمال الناجمة عن قطع مستقيمة غير مدعومة.
يجب أن تركز الفحوصات الدورية على نصف قطرها الخارجي، والانتقال من السيراميك إلى الصلب في كلا الطرفين، واتصال المشبك.هذه المناطق عادة ما تكشف عن تطور التآكل في وقت سابق من السطح الخارجي الملون.
الأسئلة الشائعة
لماذا يرتدي نصف قطر المرفق الخارجي للضخ أولاً؟
يواصل الخرسانة والجملة التحرك إلى الخارج مع تغيير اتجاه التدفق. وهذا يركز على تأثير وتآكل الانزلاق على نصف قطر الكوع الخارجي.
هل السيراميك مُثبت حول محيط كامل؟
تخطيط السيراميك يعتمد على بنية الكوع وظروف التشغيل. يمكن توفير بطانة دائرة كاملة،في حين أن المنحنى الخارجي قد يستخدم ترتيب مقوي حيث يكون الاصطدام أكثر حدة.
هل يمكن اختيار الكوع باستخدام الحجم DN125 فقط؟
كلاّ، يجب تأكيد زاوية الانحناء، نصف قطر خط الوسط، الطول المثبت، أبعاد القلادة، ورقم الجزء الأصلي.
لماذا تستخدم بلاط السيراميك الصغيرة داخل الكوع؟
تتبع القطع الأصغر السطح الداخلي المنحني عن كثب. كما أنها تسمح لتخطيط الغطاء بالتناسب مع هندسة الانحناء وتحقيق الحماية في منطقة الارتداء الرئيسية.
هل يمكن تصنيع الكوع من عينة قديمة؟
نعم، يمكن استخدام مرفق موجود لتأكيد الزاوية والقطر والاتصال النهائي والأبعاد المثبتة.
ما الذي يجب التحقق منه عند استبدال الكوع؟
تحقق من الانتقالات النهائية ، و طوق المقبضات ، و الأسطح الختامية ، و حالة السيراميك ، و محاذاة الأنابيب. لا ينبغي أن يكون هناك بطانة فضفاضة ، أو فولاذ مكشوف أو خطوة داخلية كبيرة في الاتصال.
للاستبدال، قدم رقم الجزء الأصلي مع زاوية الكوع، نصف قطر خط الوسط، أبعاد النهاية، وصور المنطقة المرتدية.ستفحص ELACERA® تفاصيل التركيب قبل الإنتاج.
