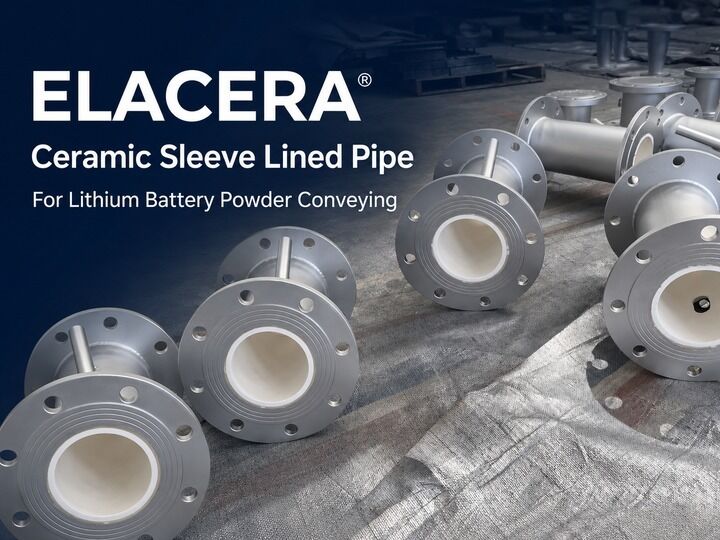

أنبوب مبطن بسيراميك من الفولاذ المقاوم للصدأ لنقل مسحوق بطاريات الليثيوم

​وصف المنتج

في خط نقل مسحوق بطاريات الليثيوم، لا يكمن السؤال العملي ببساطة في ما إذا كان السيراميك أقسى من الفولاذ المقاوم للصدأ. السؤال الحقيقي هو ما إذا كان سطح التلامس الكامل للمسحوق - بما في ذلك وصلات السيراميك، وانتقالات الشفة، والتغيرات في التجويف - يظل محميًا ومحاذيًا بشكل صحيح.

يستخدم هذا الأنبوب المبطن بأكمام سيراميك لنقل مسحوق بطاريات الليثيوم حلقات سيراميك من الألومينا بنسبة 95% مدمجة داخل أنبوب خارجي من الفولاذ المقاوم للصدأ SUS304 أو SUS316L. توفر كل حلقة حماية كاملة من التآكل، بينما تسمح نهايات الشفة بتوصيل قسم الأنبوب بنظام النقل الحالي.

يجب تأكيد درجة السيراميك وجميع مواد التلامس مع المسحوق وفقًا للمسحوق المنقول ومتطلبات عملية العميل.

معلمات المنتج

المواصفات المذكورة أعلاه هي مراجع عامة. تخضع المواد والأبعاد والإنشاءات النهائية للرسم المؤكد ومتطلبات العملية.

لماذا يمكن أن يصبح تآكل الأنابيب مشكلة جودة مادة؟

يمكن لمساحيق الكاثود أو الأنود الدقيقة أن تنزلق وتتصادم باستمرار مع جدار الأنبوب أثناء النقل. قد تؤدي السرعة العالية، والتغيرات في التجويف، والاضطرابات المحلية إلى تركيز التآكل في منطقة صغيرة نسبيًا.

إذا أصبح السطح المعدني الداخلي مكشوفًا، فقد تكون النتيجة أكثر من مجرد أنبوب متآكل. قد يؤدي التلامس المباشر بين المسحوق والسطح المعدني أيضًا إلى زيادة خطر التلوث المعدني غير المرغوب فيه.

لذلك، يجب أن يجيب تصميم الحماية من التآكل لنقل مسحوق بطاريات الليثيوم على سؤالين:

• أين سيهاجم المسحوق الأنبوب أولاً؟
• هل يمكن أن يظل السطح السيراميكي الداخلي مستمرًا عند الوصلات والتوصيلات؟

يختلف مستوى التحكم في التلوث المطلوب بين العمليات. لذلك، يجب مراجعة لاصق درجة السيراميك، ومادة الوصلة، ومواد التلامس الأخرى مع المسحوق مقابل مواصفات المواد الفعلية للعميل.

أين يبدأ التآكل عادةً؟

قد يبدو الأنبوب المستقيم أقل أهمية من الكوع، ولكن لا يزال من الممكن حدوث تآكل موضعي عند:

• انتقالات نهاية الشفة
• وصلات حلقات السيراميك غير المحاذية
• التغيرات المفاجئة في القطر الداخلي
• حواف السيراميك المكشوفة
• مداخل الأنابيب حيث يدخل المسحوق بزاوية
• المواضع التي تسبب فيها الاضطرابات المحلية اضطرابًا في التدفق الطبيعي

يمكن لخطوة داخلية صغيرة أن تعترض الجسيمات المتحركة بشكل متكرر. إذا لم تكن حلقة سيراميك واحدة محاذية للحلقة التالية، فقد تسبب الوصلة اضطرابًا في تدفق المسحوق وتركيز التآكل حول الحافة المكشوفة.

لهذا السبب، يمكن أن تكون محاذاة التجويف وانتقالات النهاية مهمة مثل صلابة السيراميك وسمكه.

لماذا نستخدم حلقات السيراميك المدمجة؟

يتم تشكيل كل كم سيراميكي كحلقة كاملة ويغطي محيط الأنبوب الداخلي بالكامل. يتم تجميع حلقات متعددة على طول الأنبوب لإنشاء مسار تدفق مستمر مبطن بالسيراميك.

مقارنة بالبلاط السيراميكي الفردي، فإن هيكل الكم لا يحتوي على وصلات بلاط طولية تعمل في اتجاه تدفق المادة. هذا يقلل من عدد الفجوات المكشوفة المحتملة ويخلق سطحًا داخليًا أكثر اتساقًا.

ومع ذلك، فإن الأنبوب المبطن بأكمام سيراميك ليس خاليًا تمامًا من الوصلات. لا تزال هناك وصلات بين الحلقات الفردية. يجب أن تكون هذه الوصلات محكمة ومحاذية بشكل صحيح بحيث لا تواجه حافة سيراميك مرتفعة المادة الواردة.

لذلك، فإن قيمة تصميم الكم ليست ببساطة "المزيد من السيراميك". إنها تأتي من التحكم في عدد واتجاه ومحاذاة الوصلات.

أي هيكل بطانة يناسب الأنبوب؟

الأكمام السيراميكية ليست الحل الأفضل تلقائيًا لكل أنبوب. قد تتطلب الأقطار الكبيرة، والتجهيزات المعقدة، والصدمات الشديدة، أو الأشكال الداخلية غير العادية بلاطًا سيراميكيًا أو هيكل بطانة مصممًا بشكل منفصل.

خمس تفاصيل تصميمية مهمة

القطر الداخلي النهائي

يقلل سمك السيراميك من تجويف الأنبوب المتاح. قد يؤدي اختيار بطانة أسمك دون التحقق من القطر الداخلي النهائي إلى تغيير سرعة النقل وسلوك التدفق. يجب تأكيد التجويف النهائي المطلوب قبل الانتهاء من أبعاد حلقات السيراميك.

محاذاة حلقات السيراميك

يجب أن تظل الحلقات المتجاورة متحدة المركز وتشكل ممرًا داخليًا متسقًا. يمكن أن تؤدي عدم المحاذاة إلى إنشاء خطوات مرتفعة تتلقى تأثيرات جسيمات متكررة وتسرع التآكل الموضعي.

انتقال نهاية الشفة

يجب أن تنتهي البطانة السيراميكية بشكل نظيف عند كلا طرفي الأنبوب. قد تصبح حافة معدنية مكشوفة، أو فجوة غير محمية، أو خطوة داخلية مفاجئة بالقرب من الشفة نقطة تآكل مبكرة. حيث يكون تقليل التلامس المعدني الصارم مطلوبًا، يجب مراجعة واجهة الشفة بأكملها وتوصيلها بقسم الأنبوب التالي.

الربط وظروف التشغيل

يجب اختيار نظام الربط وفقًا لدرجة الحرارة الفعلية والاهتزازات وبيئة التشغيل. لا تحدد صلابة السيراميك وحدها حد التشغيل للأنبوب المبطن بالكامل.

تصميم الأنبوب والشفة

يجب أن تتطابق درجة الفولاذ المقاوم للصدأ، وسمك جدار الأنبوب، ومعيار الشفة، وفئة الضغط مع رسم خط الأنابيب ومتطلبات النظام. توفر البطانة السيراميكية حماية من التآكل، ولكن لا ينبغي استخدامها للتعويض عن تصميم أنبوب فولاذي أو شفة غير مناسب.

SUS304 أو SUS316L؟

كلا الأنابيب الخارجية من الفولاذ المقاوم للصدأ SUS304 و SUS316L متاحة.

يجب أن يعتمد الاختيار النهائي على بيئة العملية، ومواصفات العميل، وتصميم خط الأنابيب. قد يتم اختيار SUS316L للبيئات الكيميائية الأكثر تطلبًا، ولكنه ليس ضروريًا تلقائيًا لكل خط مسحوق بطاريات الليثيوم.

يجب دائمًا إعطاء الأولوية لدرجة الفولاذ المقاوم للصدأ المحددة في الرسم المؤكد.

ما الذي يجب التحقق منه قبل تقديم عرض الأسعار؟

قبل اختيار سمك السيراميك أو إعداد عرض أسعار، من المفيد تأكيد:

• المسحوق المنقول ومواصفات المواد
• حجم الجسيمات وسرعة النقل
• درجة حرارة التشغيل والضغط
• موضع التآكل الحالي ونمط الفشل
• القطر الداخلي النهائي المطلوب
• انتقالات الشفة والتغيرات في التجويف
• درجة الفولاذ المقاوم للصدأ المطلوبة
• معيار الشفة وفئة الضغط
• الاهتزاز، الصدمات، أو التفكيك المتكرر
• المتطلبات المتعلقة بالتلوث المعدني ومواد التلامس مع المسحوق

تساعد هذه التفاصيل في تحديد ما إذا كان الكم السيراميكي المدمج مناسبًا وأين يتطلب تصميم الأنبوب اهتمامًا إضافيًا.

التصنيع والفحص

قبل التجميع، يتم فحص الأنبوب الفولاذي المقاوم للصدأ، وأبعاد الشفة، وملاءمة حلقة السيراميك مقابل الرسم المؤكد.

أثناء تركيب السيراميك، يتم إيلاء الاهتمام لـ:

• تسلسل ومحاذاة حلقات السيراميك
• حالة الوصلة
• القطر الداخلي النهائي
• اتساق السطح الداخلي
• إنهاء السيراميك عند كلا طرفي الأنبوب

يشمل الفحص النهائي:

• حالة التجويف المبطن بالسيراميك
• أبعاد الأنبوب والشفة
• اتجاه الشفة
• مظهر اللحام
• محاذاة وصلة السيراميك
• التوافق العام مع الرسم

يمكن إعداد مستندات فحص إضافية وفقًا لمتطلبات المشروع المتفق عليها.

التعبئة والتسليم

يتم حماية الأنابيب المبطنة بأكمام سيراميك النهائية بشكل فردي وتثبيتها على رفوف فولاذية أو تعبئتها في صناديق تصدير معززة مناسبة.

يتم حماية أوجه الشفة ونهايات الأنابيب لتقليل خطر الصدمات والرطوبة ودخول المواد الغريبة أثناء المناولة والنقل. يتم تثبيت أقسام الأنابيب الطويلة أو الثقيلة وفقًا لأبعادها ووزنها.

يمكن إعداد علامات التعبئة وملصقات المنتج ووثائق التصدير وفقًا لمتطلبات المشروع والوجهة.

أسئلة وأجوبة

س 1: هل يلغي الكم السيراميكي التلامس المعدني؟

ج: ليس تلقائيًا. تحمي حلقات السيراميك تجويف الأنبوب الرئيسي، ولكن يجب أيضًا مراجعة واجهات الشفة والانتقالات والتوصيلات ومواد التلامس الأخرى مع المسحوق إذا كان تقليل التلامس المعدني الصارم مطلوبًا.

س 2: هل السيراميك الأسمك أفضل دائمًا؟

ج: لا. يجب أن يتناسب سمك السيراميك مع ظروف التآكل والقطر الداخلي النهائي المطلوب. يمكن أن يؤدي السمك المفرط إلى تقليل مساحة التدفق، بينما قد لا يوفر السمك غير الكافي هامش التآكل المتوقع.

س 3: هل الكم السيراميكي أفضل من البلاط السيراميكي؟

ج: يعتمد ذلك على هندسة الأنبوب وظروف التشغيل. توفر الأكمام السيراميكية حماية كاملة للمحيط مع عدد أقل من الوصلات الطولية. غالبًا ما تكون البلاط السيراميكي أكثر مرونة للأقطار الكبيرة والأشكال المعقدة.

س 4: هل يمكن توريد كل من SUS304 و SUS316L؟

ج: نعم. يتم اختيار درجة الفولاذ المقاوم للصدأ النهائية وفقًا لرسم العميل وبيئة العملية والمتطلبات الفنية.

س 5: هل 95% ألومينا مناسبة لكل مسحوق بطاريات الليثيوم؟

ج: ليس بالضرورة. يستخدم بشكل شائع للحماية الصناعية من التآكل، ولكن يجب تأكيد درجة السيراميك وجميع مواد التلامس مع المسحوق مقابل حدود التلوث ومتطلبات عملية العميل.

س 6: هل يمكن استخدام الأكمام السيراميكية في الأكواع والتي؟

ج: يمكن استخدامها عندما يمكن تصنيع وتركيب أشكال سيراميكية مناسبة. ومع ذلك، يجب تقييم هندسة الأنبوب واتجاه الصدمات وحدود التصنيع بشكل منفصل. تصف صفحة المنتج هذه بشكل أساسي أقسام الأنابيب المستقيمة ذات الشفة.

س 7: ما هي المعلومات المطلوبة للتقييم الفني؟

ج: يرجى تقديم رسم الأنبوب، والكمية، والمسحوق المنقول، وحجم الجسيمات، وسرعة النقل، ودرجة الحرارة، والضغط، ودرجة الفولاذ المقاوم للصدأ، وسمك السيراميك المطلوب، والقطر الداخلي النهائي، ومعيار الشفة.

حول Elacera

Elacera هي علامة تجارية للحماية من التآكل لشركة Hunan Yibeinuo New Material Co., Ltd. نركز على بطانات السيراميك الألومينا وحلول الحماية المخصصة من التآكل لمعدات النقل الصناعية.

نحن لا نختار بطانة سيراميكية فقط وفقًا لاسم المنتج أو سمك السيراميك. أرسل لنا رسم الأنبوب وظروف التشغيل والمعلومات حول نقطة التآكل الحالية. سيقوم فريقنا بمراجعة آلية التآكل والانتقالات الداخلية والتجويف النهائي وترتيب حلقات السيراميك قبل التوصية بهيكل مناسب.
