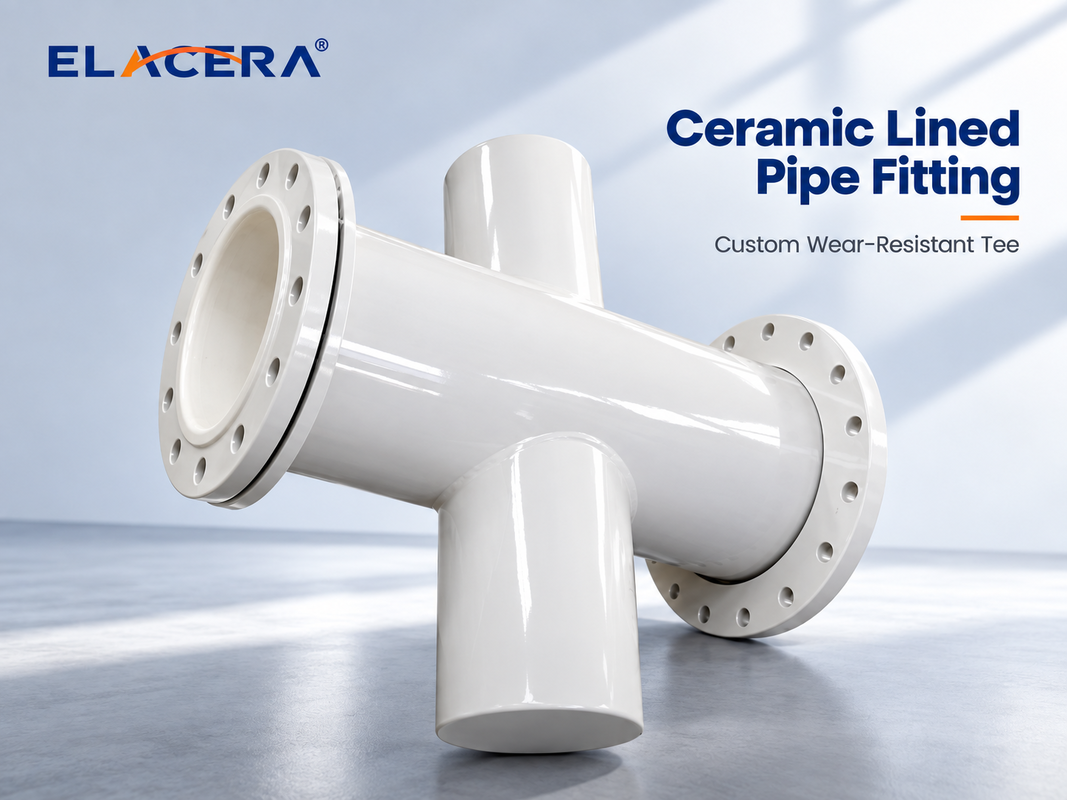

أنبوب تي مسطح من السيراميك لنقل المواد المطحنة

وصف المنتج

تستخدم أنابيب الـ ELACERA المغطاة بالسيراميك البلاط السيراميكي المقاوم للاستنزاف من الألومينا لحماية اتصالات الفروع ومناطق تقسيم التدفق المعرضة للكساح المركزية وتأثير الجسيمات.يمكننا تخصيص زاوية المضرب، قطر الأنابيب، سمك السيراميك، هيكل الفولاذ، ونوع الاتصال لتناسب رسومات المشروع.

غالبًا ما يكون القضبان أحد الأجزاء الأصعب حمايتها في أنابيب النقل الهشة.

على عكس الأنابيب المستقيمة، لا تتبع المواد التي تدخل أنابيب التدفق مسارًا واحدًا بسيطًا. في منطقة الفرع، قد تتغير الجسيمات الاتجاه،ضرب جدار التقاطع أو تركز على جانب واحد من التركيبونتيجة لذلك، غالباً ما يكون الارتداء محليًا للغاية بدلاً من توزيعه بالتساوي.

لهذا السبب، لا ينبغي التعامل مع القماش المغطى بالسيراميك ببساطة كأنبوب سيراميكي مستقيم مع فرع إضافي.

يجب أن يتبع الترتيب السيراميكي الهندسة الفعلية للجهاز وتوفير حماية مستمرة من خلال التقاطع.

المفترق عادة ما تكون المنطقة التي ننظر إليها أولا

عندما يمر مسحوق مطحون أو رماد أو جزيئات معدنية أو مواد كبيرة أخرى عبر الشريط ، يمكن أن يتعرض مدخل الفرع والجدار المعاكس للجريان الوارد لتأثير الجسيمات المتكرر.

يعتمد نمط الارتداء الفعلي على العديد من العوامل، بما في ذلك اتجاه تدفق المواد، سرعة النقل، حجم الجسيمات وقسوة، زاوية الفرع، تركيز المواد الصلبة، وقطر الأنابيب.

هذا هو السبب في أن اثنين من الشرائط ذات القطر الاسمي نفسه قد لا تزال تتطلب تصاميم غطاء مختلفة.

بالنسبة لمواقف التآكل الشديدة ، يمكن النظر في غطاء السيراميك أو المقوى محلياً أكثر سمكاً بدلاً من استخدام سمك السيراميك نفسه تمامًا في جميع أنحاء التركيب.

التصميم السيراميكي حول تقاطع الشاطئ

بالنسبة للشريط السيراميكي الملفوف، فإن الجزء الأكثر أهمية ليس مجرد المواد السيراميكية نفسها، ولكن كيف يتم ترتيب البلاط حول الفرع والاتصال.

يغير السطح الداخلي للشريط باستمرار حيث يلتقي الأنبوب الرئيسي بالفرع.لذلك يجب قطع البلاط السيراميكي وتنظيمه وفقًا للهندسة الداخلية الفعلية بحيث يبقى السطح المقاوم للاستعمال متواصلًا قدر الإمكان.

يمكن استخدام البلاط السيراميكي ذو الشكل الخاص أو المقطوع حول المناطق الصعبة الانتقال.

حيث من المتوقع أن يكون تأثير الجسيمات أكثر تركيزًا ، يمكن أيضًا ضبط سمك السيراميك محليًا وفقًا لظروف التشغيل والتصميم المعتمد.

هذا يعطي غطاء البلاط السيراميكي ميزة مهمة لقطع الأنابيب ذات القطر الكبير وغير القياسية لأن التخطيط يمكن أن يتكيف مع الأشكال الداخلية المعقدة.

(تايب) أم (وايب) ؟

ليس كل نظام نقل يتطلب 90 درجة تقليدية.

حيث تسمح العملية وتخطيط التثبيت بذلك، يمكن أن يوفر فرع على شكل Y تغيير أكثر سلاسة في اتجاه المواد.

تؤثر هندسة الفرع على كيفية تغيير الجسيمات الاتجاه من خلال التركيب ، لذلك قد يختلف توزيع الارتداء داخل 90 درجة من أنبوب Y.

هذا لا يعني أن زاوية فرع واحدة مناسبة لكل تطبيق. يجب النظر في هندسة الأنابيب واتجاه التدفق وخصائص المواد ومساحة التثبيت معًا.

يمكن لشركة ELACERA تصنيع كل من الأنابيب التقليدية المغطاة بالسيراميك والأنابيب Y المخصصة المغطاة بالسيراميك وفقًا لرسومات المشروع.

خيارات البناء المعتادة
