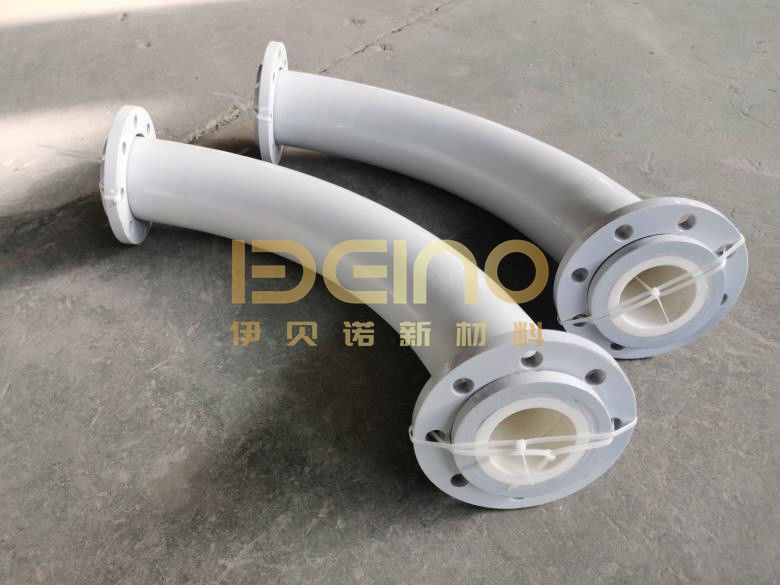

وصلة T مبطنة بالسيراميك الألومينا المخصص لنقل المواد الكاشطة

وصف المنتج

غالبًا ما تتآكل وصلة الأنابيب بشكل أسرع من الأنبوب المستقيم المحيط بها. عندما تتشقق المواد الكاشطة، أو تغير اتجاهها، أو تدخل عبر فرع، يمكن أن يؤدي الاضطراب وتأثير الجسيمات المركز إلى مهاجمة الوصلة، والجدار المقابل، وحواف السيراميك المكشوفة.

تم تصميم هذه الوصلة المبطنة بالسيراميك الألومينا المخصص لأنظمة نقل المواد الكاشطة حيث لا يمكن حل مشاكل التآكل المحلية هذه باستخدام وصلة فولاذية غير محمية. تحمل الوصلة الفولاذية الحمل الميكانيكي، بينما يشكل البطانة السيراميكية الداخلية سطح عمل صلبًا وناعمًا ضد التآكل.

يمكن تخصيص أبعاد الوصلة، وزاوية الفرع، والمادة الفولاذية، ودرجة السيراميك، وسمك البطانة، والتوصيلات وفقًا للرسومات وظروف التشغيل.

لماذا تتآكل الوصلة بشكل مختلف عن الأنبوب المستقيم؟

تتحرك المادة عادة في اتجاه أكثر استقرارًا داخل الأنبوب المستقيم. عند الوصلة، يصبح نمط التدفق أكثر تعقيدًا.

اعتمادًا على اتجاه النقل، قد يتطور تآكل خطير في:

• الجدار المقابل للمادة الواردة
• مدخل أنبوب الفرع
• الوصلة الداخلية حيث تنقسم التدفقات أو تندمج
• التغيرات المفاجئة في القطر الداخلي النهائي
• وصلات السيراميك أو الحواف المقطوعة المواجهة لتدفق المادة
• نهايات الشفاه والانتقالات إلى أقسام الأنابيب المجاورة

سمك البطانة الموحد لا يوفر دائمًا حماية موحدة. قد يتطلب الجانب عالي التآكل تخطيطًا سيراميكيًا مختلفًا، أو قطع بلاط أصغر، أو تقوية محلية.

التفصيل الأكثر أهمية هو وصلة الوصلة

عادة ما يكون من الصعب تبطين الوصلة الداخلية أكثر من الأقسام المستقيمة. يجب أن تتبع قطع السيراميك هندسة الوصلة دون ترك فجوات واسعة، أو حواف مرتفعة، أو فولاذ مكشوف.

عند تقاطع الفرع، قد تكون هناك حاجة إلى قطع سيراميك أصغر أو ذات شكل خاص لإنشاء انتقال أكثر سلاسة. يجب ترتيب وصلات السيراميك بحيث لا تصطدم المادة بحافة مرتفعة مباشرة.

زيادة سمك السيراميك ببساطة لا يمكن أن تصحح انتقالًا سيئًا. إذا تغير التجويف النهائي فجأة، فقد يؤدي الاضطراب الناتج إلى نقطة تآكل جديدة. لذلك، يجب أن يأخذ تصميم البطانة في الاعتبار سمك السيراميك ومسار التدفق الداخلي النهائي معًا.

ما هي طريقة البطانة التي يمكن استخدامها؟

بلاط سيراميك ملتصق

بلاط سيراميك الألومينا الملتصق مناسب لمعظم هندسات الوصلات المخصصة. يمكن قطع القطع الفردية وترتيبها حول الأنبوب الرئيسي والفرع والوصلة. يعد تحضير سطح الفولاذ، واختيار المادة اللاصقة، والتحكم في الوصلات، وجودة التركيب أمرًا بالغ الأهمية.

بلاط سيراميك قابل للحام

يمكن النظر في البلاط القابل للحام حيث تجعل درجات الحرارة الأعلى، أو الاهتزاز، أو الاحتفاظ الميكانيكي الأقوى الترابط وحده غير كافٍ. يحسن اللحام موثوقية التثبيت ولكنه لا يجعل سيراميك الألومينا العادي مقاومًا لكل مستويات التأثير المباشر.

مقاطع سيراميك مشكلة خصيصًا

يمكن استخدام مكونات سيراميك متكاملة أو مشكلة خصيصًا عندما تسمح أبعاد الوصلة وظروف التصنيع بذلك. يمكنها تقليل عدد الوصلات في مناطق مختارة، ولكن يجب التحقق من الدقة الأبعاد، ومساحة التجميع، والانتقال بين مقاطع السيراميك قبل الإنتاج.

يجب اختيار طريقة البطانة النهائية وفقًا لهندسة الوصلة وآلية التآكل بدلاً من قطر الأنبوب وحده.

خصائص سيراميك الألومينا العامة

تصف هذه القيم مادة السيراميك نفسها. تعتمد القدرة التشغيلية للوصلة المبطنة بالسيراميك الكاملة أيضًا على الجسم الفولاذي، وطريقة التثبيت، وتصميم الضغط، ودرجة الحرارة، والاهتزاز، والتأثير، وهيكل الاتصال.

ما الذي يمكن تخصيصه؟

يمكن أن يشمل التخصيص:

• قطر الأنبوب الرئيسي والفرع
• تكوين وصلة متساوية أو مخفضة
• زاوية الفرع والأبعاد الكلية
• جسم فولاذي كربوني أو فولاذ مقاوم للصدأ
• درجة السيراميك وسمكه
• هيكل بطانة ملتصق، أو قابل للحام، أو مختلط
• تقوية محلية في المواقع عالية التآكل
• القطر الداخلي النهائي المطلوب
• توصيلات مفلنجة، أو ملحومة، أو مخصصة

يجب أن يفي سمك جدار الوصلة الفولاذية، ومعيار الشفاه، وتصنيف الضغط بتصميم خط الأنابيب. توفر البطانة السيراميكية حماية من التآكل ولا ينبغي استخدامها للتعويض عن هيكل فولاذي غير مناسب.

أين يمكن استخدام الوصلات المبطنة بالسيراميك؟

يمكن النظر في الوصلات المبطنة بالسيراميك لنقل رماد الفحم، والفحم المسحوق، ووجبة الأسمنت الخام، ومسحوق المعادن، والحبيبات، والملاط، وغيرها من الوسائط الكاشطة في أنظمة الطاقة الحرارية، والأسمنت، والصلب، والتعدين، ومناولة الفحم، والموانئ، والكيماويات، ومعالجة المعادن.

للتأثير المباشر الشديد، أو الجسيمات الحادة الكبيرة، أو التآكل القوي، أو درجات الحرارة العالية، أو الدورات الحرارية المتكررة، يجب تقييم مادة السيراميك وهيكل التثبيت بشكل منفصل.

المظهر الأبيض للبطانة لا يحدد جودة السيراميك بحد ذاته. يجب تأكيد محتوى الألومينا، والكثافة، والصلابة، والأبعاد، ومتطلبات الفحص وفقًا لمواصفات المشروع.

قبل تصميم الوصلة المبطنة بالسيراميك

لتقييم الوصلة بشكل صحيح، أرسل إلى Elacera® الرسم، والكمية، واتجاه التدفق، والمادة المنقولة، وحجم الجسيمات، والسرعة، ودرجة الحرارة، والضغط، وموضع التآكل الحالي، وسمك السيراميك المطلوب، والمادة الفولاذية، ومعيار الاتصال.

سيقوم فريقنا بمراجعة كيفية دخول المادة، أو انقسامها، أو اندماجها داخل الوصلة قبل التوصية بتخطيط السيراميك وطريقة التثبيت. الهدف هو تقوية مناطق التآكل الفعلية بدلاً من تطبيق نفس ترتيب البطانة على كل سطح داخلي.
