تفاصيل المنتج
مكان المنشأ: تشانغشا ، هونان ، الصين
اسم العلامة التجارية: Elacera
رقم الموديل: ارتداء أنابيب السيراميك المقاومة
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: معبأة في حالات خشبية أو رفوف حديدية
وقت التسليم: 25-45 يوم عمل
شروط الدفع: تي/تي
القدرة على العرض: 100,000 ㎡/ سنة
مقاومة التآكل: |
أرقى |
طلب: |
نقل المواد الكاشطة |
المقاومة الكيميائية: |
ممتاز |
مقاومة التآكل: |
ممتاز |
قوة العاطفة: |
350 ميجا باسكال |
مقاومة التأثير: |
عالي |
طول: |
حسب الطلب |
طول العمر: |
طويلة الأمد |
مقاومة الضغط: |
عالي |
مقاومة: |
ارتداء مقاومة |
مقاس: |
حسب الطلب |
سماكة: |
حسب الطلب |
مقاومة التآكل: |
أرقى |
طلب: |
نقل المواد الكاشطة |
المقاومة الكيميائية: |
ممتاز |
مقاومة التآكل: |
ممتاز |
قوة العاطفة: |
350 ميجا باسكال |
مقاومة التأثير: |
عالي |
طول: |
حسب الطلب |
طول العمر: |
طويلة الأمد |
مقاومة الضغط: |
عالي |
مقاومة: |
ارتداء مقاومة |
مقاس: |
حسب الطلب |
سماكة: |
حسب الطلب |
وصف المنتج
يستخدم مرفق ELACERA® المغطى بالسيراميك عندما تتغير المساحيق الهشة والمواد الحبيبية الاتجاه داخل نظام نقل. يوفر المرفق الصلب الجسم المقاوم للضغط والهيكلي ،في حين أن 92% من البلاط السيراميكي الألومينا يحمي السطح الداخلي من التآكل الزحلق وتأثير الجسيمات.
يتم تثبيت الغطاء بعد تشكيل الكوع الفولاذي. يتم اختيار الحجم السيراميكي وسماكه وتخطيطه وفقًا لقطر الكوع وشعاع الانحناء وظروف التشغيل.
تفاصيل المنتج
|
البند |
المواصفات |
|---|---|
| العلامة التجارية | ELACERA® |
| نوع المنتج | المرفق الفولاذي المغطى بالبلاط السيراميكي |
| مواد السيراميك | 92% من السيراميك الألومينيوم |
| الأنابيب الخارجية | الفولاذ الكربوني أو الفولاذ المقاوم للصدأ |
| هيكل الغطاء | البلاط السيراميكي المقرب |
| ترتيبات السيراميك | المفاصل المتذبذبة |
| زاوية الكوع | مخصصة |
| نصف قطر خط الوسط | حسب الرسم |
| سمك السيراميك | مخصصة |
| إنهاء الاتصال | أجهزة التشغيل المعدنية |
| التطبيق | النقل الجوي والميكانيكي للمواد المطحنة |
| أساس الإنتاج | رسم مؤكد أو عينة موجودة |
| التعبئة | غلاف خشبي أو رف فولاذي |
| وقت التسليم | عادةً 25-45 يوم عمل |
لماذا يرتدي المرفق عادة قبل أنابيب مستقيمة
المادة لا تنتقل عبر الكوع بنفس الطريقة التي تنتقل بها عبر أنبوب مستقيم. عندما يغير التدفق الاتجاه، تستمر الجسيمات في التحرك نحو نصف قطرها الخارجي.لذلك يتلقى الانحناء الخارجي المزيد من الاتصال الانزلاق والصدمة المباشرة من نصف قطرها الداخلي.
يصبح الفرق أكثر وضوحًا عند نقل الجسيمات الخام أو المواد ذات الأشكال غير النظامية أو الخليطات ذات ظروف التدفق غير المستقرة.قد يواجه الكوع ذو القطر الصغير أيضاً ارتداءً أكثر تركيزًا من ثني قطر طويل.
قد لا يكون استخدام نفس الترتيب السيراميكي على الكوع بأكمله هو الحل الأنسب. يجب مراجعة سمك السيراميك وتخطيط البلاط حول نصف قطره الخارجي بشكل منفصل ،وخاصة عندما تكون المرفقات الفولاذية السابقة مرتدية في نفس الموقف.
التصميم السيراميكي داخل المنحنى

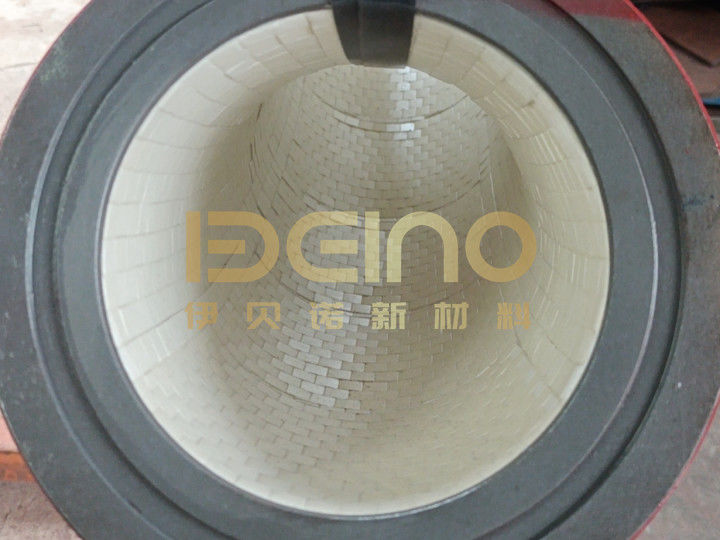

يستخدم هذا الكوع بلاطات السيراميك الألومينا الفردية بدلاً من غطاء سيراميكي واحد.تتبع القطع الصغيرة السطح الداخلي المنحني ويمكن ترتيبها بدقة أكبر حول قطرات المرفق المختلفة وشعاع الانحناء.
المفاصل تتدفق بحيث لا تسير المادة باستمرار على طول مفصل واحد مستقيم. أثناء الغطاء ، يتم الاهتمام بالشعاع الخارجي ،كل من الانتقالات النهائية وأي منطقة يمكن أن تبقى فيها سطح الصلب مكشوفاً.
الهيكل المغطى بالبلاط عملي بشكل خاص للقطرات الكبيرة والرفوف غير القياسية.يمكن النظر بدلاً من ذلك في غلاف سيراميكي متكامل أو حلقة سيراميكية منقسمةيعتمد الاختيار على القطر الداخلي، هندسة الكوع ومستوى الاصطدام.
|
البنود |
المواصفات |
|
ال2أوه3% |
≥92% |
|
في2أوه3% |
≤0.20% |
|
صلابة موهز |
9 |
|
امتصاص المياه (%) |
≤0.02 |
|
الكثافة ((g/cm3) |
≥3.60 |
|
القطع ((%) |
≤0.02 |
هذه هي القيم المادية النموذجية. يجب تأكيد الدرجة السيراميكية النهائية ومتطلبات الاختبار في مواصفات الطلب.
فترة الانتقال النهائية تحتاج إلى مراقبة دقيقة
لا يزال المرفق المغطى بالسيراميك يمكن أن يتطور ملابس محلية مبكرة عندما لا يكون الانتقال الداخلي سلسًا. إذا كان السيراميك أقل من الأنابيب المجاورة ، فقد يبقى جزء من جدار الصلب مكشوفًا.إذا كان أعلى، الحافة السيراميكية قد تعترض تدفق المواد بشكل متكرر.
لهذا السبب يجب التحقق من القطر الداخلي النهائي بعد الغطاء. يجب أن يكون السيراميك في كلا الطرفين متواءما مع الأنابيب المجاورة ،وينبغي أن تتبع طول اللحام المتبقي أو انتقال اللحام رسم التثبيت.
المرفق الفولاذي نفسه يحتاج أيضاً إلى التحكم بالأبعاد زاوية الانحناء، نصف قطر الخط المركزي، طول الملامسةوتؤثر التوجه الهشاشة ما إذا كان يمكن تثبيت المكون دون إجبار خط الأنابيب المحيط بها من محاذاة.
حيث تستخدم هذه المرفقين
يمكن تثبيت المرفقات المغطاة بالسيراميك في خطوط الأنابيب التي تنقل:
يجب أن ينظر في اختيار الغطاء الفعلي إلى حجم الجسيمات وسرعة التدفق وزاوية الاصطدام ودرجة حرارة التشغيل وما إذا كان النظام يعمل تحت ضغط أو فراغ.
الأسئلة الشائعة
هل هذا مرفق سيراميكي متكامل؟
لا. المنتج المعروض على هذه الصفحة هو كوع فولاذي مطلي بملعب السيراميك الألومينا الفردية. عادة ما يتم النظر في الأكمام السيراميكية المتكاملة للقطرات الداخلية الأصغر أو الأكثر منتظمة.
لماذا المفاصل السيراميكية متذبذبة؟
المفاصل المتراكمة تمنع المادة من متابعة خيط واحد متواصل عبر الكوع. كما أنها تقلل من إمكانية تعريض مسار ارتداء مباشر لسطح الصلب.
هل يمكن أن يستخدم القطر الخارجي السيراميك الأكثر سمكاً؟
نعم، عندما يتركز التآكل على المنحنى الخارجي، يمكن ترتيب السيراميك الأكثر سماكة أو نوع السيراميك مختلف في تلك المنطقة وفقا للرسم وظروف التشغيل.
هل يمكن أن تنتج كل من المرفقين المزدوج واللحام؟
نعم. يمكن تصنيع الاتصالات المتصلة بالفلانج واللحام وغيرها من الاتصالات النهائية المحددة. يجب أن يتم وضع علامة واضحة على توجيه الفلانج وطول لحام المتبقي على الرسم.
كيف يتم التحكم في القطر الداخلي النهائي؟
يتم النظر في قطر الكوع الصلب ، والطبقة اللاصقة ، وسمك السيراميك معًا. يتم التحقق من الحفرة المحاطة وكلا الانتقالين النهائيين قبل التسليم.
هل يمكن إعادة إنتاج مرفق متعب موجود؟
أجل، يمكن أن يكون الإنتاج مبنيًا على رسم مؤكد أو عينة موجودة زاوية الانحناء، نصف قطر الخط المركزي، طول اللمسة، أبعاد الاتصالوينبغي التحقق من موقع التآكل الأكثر خطورة قبل التصنيع.
عند استبدال المرفق الذي يرتدي بشكل متكرر في نصف قطره الخارجي ، أرسل ELACERA® صورة للجزء المرتدي مع الرسم الأصلي.هذا يجعل من السهل تحديد ما إذا كان يجب تعديل سمك السيراميك أو ترتيب الغطاء.
