HRA85 صلابة المطاط البخاري الغطاء المقاوم للآثار البخاري غطاء الارتداء

وصف المنتج

HRA85 صلابة المطاط البخاري الغطاء المقاوم للآثار البخاري غطاء الارتداء

في الممرات والحافلات، نادراً ما يكون الكشط هو المشكلة الوحيدة. قد تضرب الجسيمات الكبيرة الغطاء بينما تستمر الجسيمات الصغيرة في الانزلاق عبر سطحها.قد تتحمل البطانة الصلبة الاحتكاك، لكنها تتشقق عند الاصطدام المتكرر، في حين أن المطاط وحده قد يمتص الصدمة ولكن يرتدي بسرعة كبيرة.

ملابس صلبة من المطاط السيراميكي HRA85الجمع بين البلاطات السيراميكية الصغيرة من الألومينا مع المطاط المرونة لإدارة كل من آليات الارتداء. سطح السيراميك يحمي من التآكل المنزلق،في حين أن طبقة المطاط تمتص الاهتزازات وتقلل من تأثير الذروة المنقولة إلى قطع السيراميك الفردية.

النتيجةغطاء السيراميك المقاوم للصدماتيستخدم بشكل رئيسي في معدات معالجة المواد السائبة حيث يحدث الانسحاب والصدمة المتوسطة معًا.

يشير HRA85 إلى صلابة السيراميك الألومينا وليس المطاط. عادة ما يتم تقييم مركب المطاط باستخدام صلابة الشور A وقوة الشد والطول.

كيف تعمل الهيكل المركب

تسمح قطع السيراميك المربعة أو السادسة الأطراف الصغيرة للمصفوفة المطاطية بالتشوه محليًا عندما تصطدم المادة باللوحة. وهذا يساعد على توزيع الأثر بدلاً من نقل الحمل بأكمله إلى واحدة كبيرة ،لوحات السيراميك الصلبة.

ومع ذلك ، فإن القطع السيرامية الأصغر تخلق أيضًا مزيدًا من المفاصل المطاطية. لذلك يجب اختيار حجم السيراميك وتوزيعه وفقًا لحجم الجسيمات ، زاوية الاصطدام ،و التوازن بين الاحتكاك و الاصطدام.

خصائص المواد المرجعية

ألومينا سيراميك

طبقة المطاط

هذه القيم هي مرجعية عامة، وتخضع خصائص المواد النهائية والأبعاد ومتطلبات الاختبار للمواصفات التقنية المؤكدة.

قم بمطابقة الصفحة مع مستوى التأثير

لا ينبغي اختيار غطاء من المطاط السيراميكي بناءً على صلابة السيراميك وحدها. السؤال الأكثر أهمية هو كيفية وصول المادة إلى سطح المعدات.

بالنسبة للصدمات الشديدة من المواد الكبيرة والحادة أو الانخفاض الرأسي العالي ، قد لا يكون لوحة السيراميك المطاطية القياسية كافية. طبقة مطاطية أكثر سماكة ، وأشكال السيراميك المقاومة للصدمات الأكبر ،السيراميك ZTA، أو قد يكون من الضروري تقييم غطاء ميكانيكي مؤكد مدعوم بالفولاذ.

حيث عادة ما تفشل الغطاءات السيرامية المطاطية

1الحواف الرائدة غير المحمية

إذا أصاب تيار المواد الحافة المكشوفة لللوح، فإنه يمكن أن يرفع المطاط، أو يضر الصف الأول من السيراميك، أو فتح طريق تحت الغطاء.

يجب أن يتم التخطيط لتوجيه اللوحة بحيث تتدفق المادة عبر سطح الغطاء بدلاً من أن تتدفق مباشرة ضد حافة مكشوفة.

2نسبة السيراميك إلى المطاط الخاطئة

إضافة المزيد من المطاط لا تحسن الأداء تلقائيًا. قد يرتدي المطاط المعرض بشكل مفرط بسرعة تحت التآكل المستمر.

وبالمثل، فإن استخدام طبقة مطاطية رقيقة تحت البلاط السيراميكي الكبير قد يوفر عدم كفاية التخفيف عندما يكون الاصطدام هو المشكلة المهيمنة.

3. سيراميك ضعيف √ رباط المطاط

يجب أن تبقى القطع السيرامية مضمنة بشكل آمن أثناء الاصطدام المتكرر والاهتزازات. يمكن أن تسمح عيوب الارتباط المحلية للبلاط السيراميكي الفردي بالارتخاء حتى عندما تبدو اللوحة المحيطة غير تالفة.

4-عدم كفاءة المعدات-إعداد السطح

يجب أن يكون سطح الفولاذ نظيفًا وجافًا ومعدًا بشكل صحيح. يمكن أن يقلل الزيت والصدأ والغبار والقوالب من الالتصاق بين الغطاء وغلاف المعدات.

5مفاصل اللوحات غير المدعومة

الفجوات الواسعة أو المفاصل غير المتماسكة بشكل جيد تعرض المطاط والصلب للكسوف المركزية. المفاصل القريبة من منطقة التأثير المباشر تتطلب اهتمامًا خاصًا.

مُرتبطة أم مُربطة ميكانيكياً؟

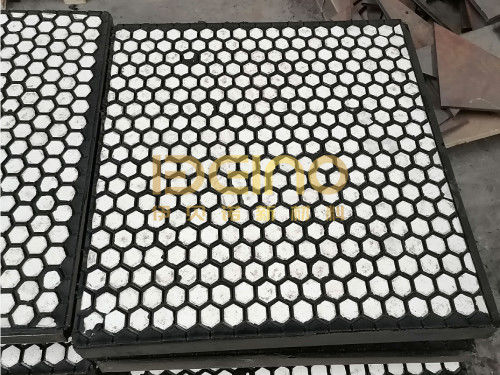

تظهر صور المنتج بشكل رئيسي البلاط السيراميكي المدمج في دعم مطاطي.يمكن ربط هذا النوع من اللوحات مباشرة إلى سطح الصلب المعد عندما تكون ظروف التشغيل والوصول إلى الصيانة مناسبة.

بالنسبة للتركيبات الثقيلة أو القابلة للاستبدال ، يمكن إنتاج الغطاء المركب مع لوحة دعم من الصلب. يمكن تثبيت النسخة المدعومة من الصلب باستخدام المسامير ، المسامير ،أو هيكل لحام وفقًا لرسم المعدات.

يجب تأكيد طريقة التثبيت قبل الإنتاج لأنها تؤثر على هيكل الغطاء، والسمك العام، وواجهة المعدات.

درجة الحرارة: تحقق من المطاط وليس فقط السيراميك

السيراميك الألومينا يتم إنتاجه في درجة حرارة عالية وله استقرار حراري جيد،ولكن هذا لا يعني أن الغطاء المركب من المطاط السيراميكي يمكن أن يعمل بنفس درجة الحرارة مثل الغطاء السيراميكي النقي.

حد التشغيل عادة ما يتم تحديده بواسطة:

• صياغة المطاط
• نظام ربط السيراميك
• الملصق المستخدم لتثبيت اللوحة
• التعرض الحراري المستمر أو المتقطع
• درجة الحرارة عند جدار المعدات
• الدورة الحرارية أثناء التشغيل

بالنسبة لهذا التركيب من المنتجات، فإن المرجع العام لدرجة حرارة المطاط يصل إلى 100 درجة مئوية. يجب مراجعة التطبيقات فوق هذه النطاق بشكل منفصل.قد تتطلب معدات النقل الهوائي ذات درجة حرارة عالية السيراميك المطاوئ، من السيراميك أو أي بنية ثابتة ميكانيكياً أخرى بدون طبقة مطاطية قياسية.

المعدات النموذجية

يتم اعتبار الغطاء السيراميكي المطاطي عادة ل:

• المظلات النقل
• أجهزة التغذية والتفريغ
• الممرات المنزلية
• صناديق التغذية ذات الشاشة المتحركة
• محطات نقل النقل
• المناطق الانتقالية للمخزن
• أقسام تغذية وتفريغ المكسرات
• معدات معالجة المعادن ومناولة القطع السائبة

يتم استخدامها في التعدين ومعالجة الفحم والاسمنت والصلب وتوليد الكهرباء والموانئ والصناعات الأخرى حيث يخلق سقوط أو تحريك المواد كل من الاصطدام والتكسير.

يجب أن يعتمد هيكل الغطاء الدقيق على الموقع داخل المعدات. قد لا تكون اللوحة المناسبة لجدار جانبي متحرك مناسبة لمنطقة الاصطدام المباشر في الجزء السفلي من نفس المنحدر.

تركيز التصنيع والتفتيش

أثناء الإنتاج، يتم الاهتمام بما يلي:

• درجة السيراميك وأبعاد البلاط
• الترتيب السيراميكي وتغطية السطح المكشوف
• التركيب السيراميكي في المطاط
• سمك المطاط وأبعاد اللوحة
• حالة التماسك السيراميكي
• مسطحة سطح الظهر
• أماكن الدعم والتثبيت من الصلب، عند الاقتضاء

قبل التسليم، يتم التحقق من الغطاء على قطع السيراميك الفضفاضة، أو عيوب الالتصاق المرئية، أو الحواف المتضررة، أو الانحراف الأبعاد، أو الامتثال للرسمة المؤكدة.

يتم تعبئة الألواح في حقائب خشبية مقوية أو على منصات مناسبة. يتم حماية الأسطح السيراميكية والزوايا وأجزاء التثبيت لتقليل الاصطدام والتحرك أثناء النقل.

أسئلة المشترين

1هل HRA85 يشير إلى صلابة المطاط؟

الرقم HRA85 يشير إلى صلابة Rockwell A من السيراميك الألومينا. يتم قياس صلابة المطاط عادة باستخدام مقياس Shore A.

2لماذا تجمع السيراميك مع المطاط؟

توفر السيراميك مقاومة الاحتكاك ، في حين أن المطاط يساعد على تسد الأثر والاهتزاز. يعد هذا المزيج مفيدًا عندما تحدث كلتا الآليات في نفس الموقع.

3هل البلاطات المربعة أو البلاطات السداسية أفضل؟

لا يوجد شكل أفضل تلقائيًا. يعتمد الاختيار على مرونة اللوحة، وتغطية السيراميك، وانحناء المعدات، وحجم الجسيمات واتجاه الاصطدام.

4هل المطاط الأكثر سمكاً أفضل دائماً لمقاومة الصدمات؟

لا. يجب أن يكون سمك المطاط متوازناً مع الغطاء السيراميكي وسمك الغطاء الكلي. قد يزيد الكثير من المطاط المعرض من التآكل في ظل التآكل المستمر.

5هل يمكن استخدام الغطاء عند درجة حرارة 300-500 درجة مئوية؟

عادةً ما لا يكون الغطاء المركب من المطاط السيراميكي القياسي مناسبًا لهذا النطاق الحراري. عادةً ما يحدد نظام المطاط والربط حد العمل.يجب أن تستخدم المعدات عالية درجة الحرارة هيكل تثبيت سيراميكي مصمم بشكل منفصل.

6هل يمكن أن يتم ربط الألواح بالمعدات؟

نعم، عندما يتم تصنيع الغطاء مع دعم الصلب المناسب وبنية التثبيت. عادة ما يتم تثبيت لوحة مطاطية بدون لوحة فولاذية باستخدام نظام ربط معتمد.

7ما هي المعلومات المطلوبة لاختيار الطائرة؟

الرجاء تقديم رسم المعدات، كمية الغطاء، نوع المواد، الحجم الأقصى للجسيمات، ارتفاع السقوط، زاوية الاصطدام، درجة حرارة التشغيل، نمط الارتداء الحالي، وطريقة التثبيت المفضلة.

نقطة بداية مفيدة هي صورة تظهر بالضبط أين فشل الغطاء الحالي. بعد ذلك يمكن لـ Elacera® مراجعة ما إذا كانت المشكلة ناتجة أساسًا عن إزالة الانزلاق ، والصدمة المباشرة ،تعرض حافة اللوحة، أو طريقة التثبيت غير مناسبة.
