تفاصيل المنتج
مكان المنشأ: تشانغشا ، هونان ، الصين
اسم العلامة التجارية: Elacera
رقم الموديل: بطانات السيراميك المطاطية
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: معبأة في حالات خشبية أو رفوف حديدية
وقت التسليم: 25-45 يوم عمل
شروط الدفع: تي/تي
القدرة على العرض: 100,000 ㎡/ سنة
نوع المنتج: |
لوحات التآكل من المطاط السيراميكي |
مادة السيراميك: |
95٪ سيراميك الألومينا |
هيكل مركب: |
سيراميك + مطاط / سيراميك + مطاط + فولاذ |
شكل سيراميك: |
مربعة أو سداسية أو أسطوانية |
صلابة السيراميك: |
≥85 HRA |
صلابة المطاط: |
55-65 شور أ |
إطالة المطاط: |
≥250% |
قوة السندات المطاطية والسيراميك: |
≥3.0 ميجا باسكال |
نوع المنتج: |
لوحات التآكل من المطاط السيراميكي |
مادة السيراميك: |
95٪ سيراميك الألومينا |
هيكل مركب: |
سيراميك + مطاط / سيراميك + مطاط + فولاذ |
شكل سيراميك: |
مربعة أو سداسية أو أسطوانية |
صلابة السيراميك: |
≥85 HRA |
صلابة المطاط: |
55-65 شور أ |
إطالة المطاط: |
≥250% |
قوة السندات المطاطية والسيراميك: |
≥3.0 ميجا باسكال |
وصف المنتج

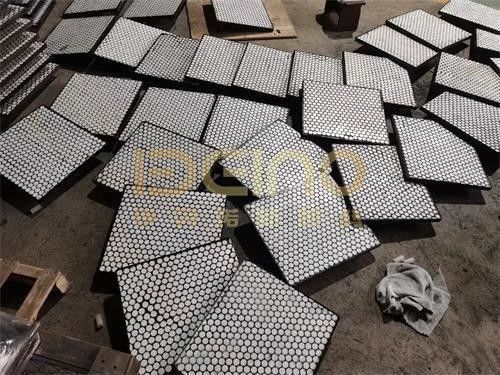

يتم استخدام لوحات التآكل السيراميكية المطاطية عندما تصطدم المواد الهشاشة أو تنزلق عبر أسطح المعدات. يتم تشكيل واجهة التآكل من عناصر السيراميك الألومينا بنسبة 95٪ مضمنة في مطاط مرن.السيراميك يحمي من التآكل، في حين أن الوسائد المطاطية تضرب، ويمتص جزءا من الاهتزاز، ويساعد على تقليل الضوضاء الحادة التي تنتجها عندما يضرب المادة السائبة سطحا من الصلب غير المحمي.
يتم تثبيت هذه الغطاءات المركبة عادة في المظلات والحاملات ونقاط النقل والصناديق وغيرها من معدات معالجة المواد.يمكن توفيرها كلوحات من المطاط السيراميكي أو مع لوحة دعم فولاذية إضافية، اعتمادا على طريقة التثبيت وظروف التشغيل.
كيف تعمل السيراميك والمطاط معاً
السيراميك والمطاط يؤدون وظائف مختلفة داخل نفس الغطاء.
توفر السيراميك الألومينا سطح الاتصال الصلب المطلوب للتعامل مع الفحم والخام والكلينكر والحجر الجيري والمواد الهشاشة الأخرى.طبقة المطاط تدعم العناصر السيراميكية والوسائد تأثير متكرركما أنه يسمح للطابقة لاستيعاب كمية محدودة من الاهتزازات وحركة السطح.
عندما يتم إضافة لوحة دعم فولاذية ، يصبح الغطاء هيكلًا من ثلاث طبقات:
يمكن تصنيع النسخة المدعومة بالصلب مع المسامير أو المسامير أو مكونات التثبيت الأخرى لاستبدالها بشكل أسرع أثناء الصيانة.
الحد من الضوضاء في ظل ظروف الأثر
عندما تسقط المواد تصطدم بالصلب العاري، يمكن أن ينتج الاصطدام اهتزازات هيكلية وصوت حاد.الطبقة المطاطية في غطاء مركب السيراميك يفصل سطح ارتداء السيراميك من غلاف المعدات ويمهدد جزء من هذا الاهتزاز.
وبالتالي يمكن أن يساعد الغطاء في الحد من ضوضاء الاصطدام، لا سيما في نقاط التفريغ وممرات النقل. ومع ذلك، لا ينبغي التعامل معها على أنها منتج عازل للصوت.الحد الفعلي من الضوضاء يعتمد على حجم المادة، ارتفاع السقوط، زاوية الاصطدام، سمك المعدات، تغطية الغطاء ونوعية التثبيت.
لا ينبغي افتراض انخفاض ديسيبل ثابت دون اختبار في ظروف تشغيل العميل.
أشكال السيراميك وتصميم اللوحات
يمكن تصنيع العناصر السيراميكية في أشكال مربعة أو ستة أطراف أو أسطوانية. يعتمد الاختيار على هندسة الغطاء ونوع التأثير.
تتيح العناصر السيراميكية الأصغر لللوحة المطاطية متابعة الأسطح المنحنية بشكل معتدل وتساعد على توزيع الأثر على مساحة أوسع.توفر البلاطات السيراميكية الأكبر عددًا أقل من المفاصل وغالباً ما يتم اختيارها للسطوح المسطحة المعرضة بشكل رئيسي للكشط الزاحف.
يجب تحديد سمك البلاط، وسماكة المطاط، وأبعاد اللوحة، والدعم الصلب وفقا لحجم الجسيمات، وارتفاع السقوط ونمط التآكل المتوقع.
مواصفات المنتج العادية
|
البنود |
المواصفات |
|---|---|
|
نوع المنتج |
لوحة كسراميكية مطاطية |
|
مواد السيراميك |
95% من السيراميك الألومينيوم |
|
الهياكل المتاحة |
السيراميك + المطاط / السيراميك + المطاط + الفولاذ |
|
أشكال السيراميك |
مربع أو ستة أطراف أو أسطوانة |
|
حجم اللوحة |
مخصصة |
|
سمك اللوحة |
مخصصة |
|
طريقة التثبيت |
التوصيل أو التغليف أو اللحام |
|
المواقف الموصى بها |
الممرات، الممرات، الحاويات ونقاط النقل |
|
درجة حرارة العمل |
ما يصل إلى 100 درجة مئوية ، تخضع لنظام المطاط والربط |
المعلمات التقنية للسيارات السيرامية من الألومينا
| البنود | المواصفات |
| محتوى الألومينا | ≥95% |
| الكثافة | ≥3.8 غرام/سم3 |
| روكويل صلابة | ≥85HRA |
| قوة الاصطدام | ≥1500 MPA |
| صلابة الكسر | ≥4.0MPa·m1/2 |
| قوة الانحناء | ≥330MPa |
| التوصيل الحراري | 20W/m.K |
| معامل التوسع الحراري | 7.2×10 6m/m.K |
| ارتداء الحجم | ≤0.02 سم3 |
المعلمات التقنية للمطاط
| البنود | المواصفات |
| قوة السحب | ≥12MPa |
| إزالة الإطالة | 250% |
| صلابة الشاطئ | 55 65 |
| تشوه دائم | ≤24% |
| إجهاد القطع بين السيراميك والمطاط | ≥3.0MPa |
| مقاومة الحرارة | ≤ 100 درجة مئوية |
| عمر المطاط | ≥15 سنة |
الأرقام أعلاه هي بيانات نموذجية للمنتج. يجب أن تتبع القيم النهائية نوع المواد المؤكد ورسومات الإنتاج وطريقة الاختبار المتفق عليها.
تطبيقات نموذجية
يمكن النظر في لوحات التآكل من المطاط السيراميكي:
يجب أن ينظر اختيار الغطاء في اتجاه التآكل وطاقة الاصطدام.قد لا يكون غطاء المطاط السيراميكي مناسبًا لتدفق المسحوق الدقيق هو الخيار الصحيح للمواد الكبيرة التي تسقط من ارتفاع كبير.
تفاصيل التثبيت
عادة ما يتم ربط ألواح المطاط السيراميكي بدون دعم فولاذي بسطح معدني تم إعداده بشكل صحيح. يجب أن يكون الفولاذ نظيفًا وجافًا وخاليًا من الزيت والصدأ والقوالب الفضفاضة واللصق القديم.
يمكن أن تكون الغطاءات المدعومة بالفولاذ مشوشة أو مصفوفة بالمعدات. وينبغي ترتيب نقاط التثبيت بحيث تظل الغطاء آمنة دون ترك الفولاذ مكشوفًا في مسار التآكل الرئيسي.
أثناء التثبيت، يجب إيلاء اهتمام خاص إلى:
الأسئلة الشائعة
هل يمكن لوحة الارتداء من المطاط السيراميكي القضاء على ضوضاء المعدات؟
لا، الطبقة المطاطية يمكنها امتصاص جزء من اهتزاز الاصطدام والمساعدة في تقليل الضوضاء، ولكن النتيجة تعتمد على بنية المعدات الكاملة وظروف التشغيل.
ما هو الفرق بين طلاء اثنين في واحد وثلاثة في واحد؟
تتكون الغطاء من السيراميك والمطاط. يضيف الغطاء الثلاثي في واحد لوحة دعم من الصلب ، مما يجعل التثبيت الميكانيكي عن طريق المسامير أو اللحام ممكنًا.
هل يمكن تخصيص أبعاد اللوحة وتخطيط السيراميك؟
نعم، يمكن إنتاج الطول والعرض والسمك الإجمالي لللوحة، والشكل السيراميكي، وسماكة المطاط، والدعم الفولاذي، وتخطيط التثبيت وفقًا للرسومات.
هل يمكن استخدام هذه الغطاءات فوق 100 درجة مئوية؟
المجمع المطاطي القياسي مخصص عادة لدرجات حرارة تصل إلى 100 درجة مئوية. درجات حرارة أعلى تتطلب مراجعة منفصلة للمطاط واللصق ونظام التثبيت.
تقوم شركة ELACERA بتصنيع ألواح كيراميكية مطاطية للاستخدام في معدات التعامل مع المواد الهشة والمعرضة للصدمات. يرجى تقديم رسم المعدات ونوع المواد وحجم الجسيمات وارتفاع السقوط.درجة حرارة التشغيل وطريقة التثبيت المفضلة لاختيار الغطاء.
