تفاصيل المنتج
مكان المنشأ: تشانغشا ، هونان ، الصين
اسم العلامة التجارية: Elacera
إصدار الشهادات: ISO9001-2015
رقم الموديل: خرطوم مطاطي مبطن بالسيراميك
شروط الدفع والشحن
الحد الأدنى لكمية: قابل للتفاوض
الأسعار: قابل للتفاوض
تفاصيل التغليف: معبأة في حالات خشبية أو رفوف حديدية
وقت التسليم: 25-45 عمل
شروط الدفع: T/T
القدرة على العرض: 100,000 ㎡/ سنة
القطر الداخلي: |
1 بوصة - 12 بوصة |
المواد: |
مطاط تصطف السيراميك |
نوع الاتصال: |
شفة أو خيط |
ضغط العمل: |
ما يصل إلى 10 بار |
غطاء خرطوم: |
المطاط |
محتوى الألومينا: |
≥95٪ |
نوع الخرطوم: |
خرطوم مرن |
القطر الخارجي: |
40 ملم - 300 ملم |
لون السيراميك: |
الأبيض |
صلابة المطاط: |
65 ± 5 شور أ |
تصنيف الضغط: |
ما يصل إلى 10 بار |
تركيبات نهاية: |
ذات حواف أو مترابطة |
ارتدي الحياة: |
5 مرات أطول من خرطوم المطاط العادي |
سمك البطانة: |
3-10 ملم |
القطر الداخلي: |
1 بوصة - 12 بوصة |
المواد: |
مطاط تصطف السيراميك |
نوع الاتصال: |
شفة أو خيط |
ضغط العمل: |
ما يصل إلى 10 بار |
غطاء خرطوم: |
المطاط |
محتوى الألومينا: |
≥95٪ |
نوع الخرطوم: |
خرطوم مرن |
القطر الخارجي: |
40 ملم - 300 ملم |
لون السيراميك: |
الأبيض |
صلابة المطاط: |
65 ± 5 شور أ |
تصنيف الضغط: |
ما يصل إلى 10 بار |
تركيبات نهاية: |
ذات حواف أو مترابطة |
ارتدي الحياة: |
5 مرات أطول من خرطوم المطاط العادي |
سمك البطانة: |
3-10 ملم |
وصف المنتج

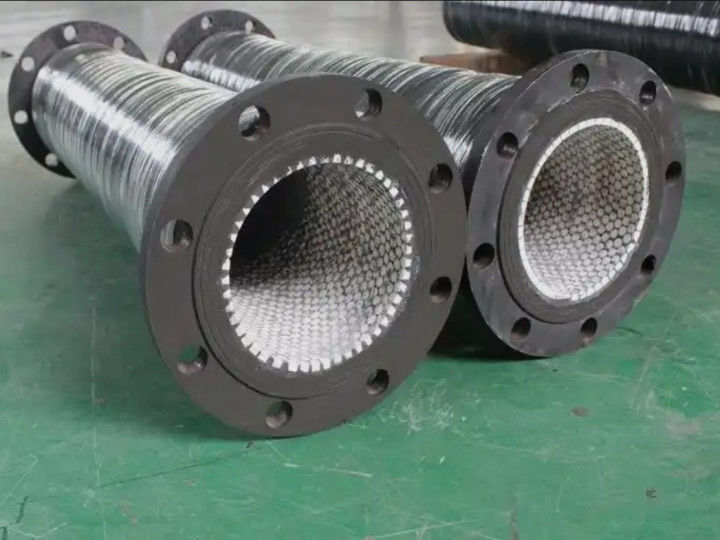

خرطوم السيراميك المرن هو خرطوم نقل مركب مصمم للبيئات الصناعية القاسية.الطبقة الداخلية مغلفة بسيراميك الألومينا بنسبة 95٪ عالية النقاء والطبقة الخارجية هي طبقة مركبة مطاطية مقاومة للطقسيصل إلى "مزيج صلب ومرن" من خلال عملية التشويش المتكاملة.توفير حل فعال لنقل الجسيماتوالحشرات والوسائط المآكلة.
خصائص المنتج
الهيكل المركب: قاعدة المطاط + غطاء السيراميك للاضطرابات والمتانة
المقاومة الكيميائية: مناسبة للحمض/القلي والزيت ومياه البحر
تصميم مضاد للستاتيك: يمتثل لمعايير السلامة في المناطق الخطرة
خفيفة الوزن: 40% أخف من الأنابيب المعدنية
حياة خدمة مطولة: الطبقة السيراميكية تقلل من التآكل، ومدة الحياة 3-5 مرات أطول
فعالة من حيث التكلفة: تقلل من وقت التوقف مع عدد أقل من البدائل
تثبيت سهل: فلانجز/خيوط مخصصة لمختلف السيناريوهات
صديقة للبيئة: عدم وجود تلوث للمعادن ، متوافق مع RoHS
| البند المقارن | خرطوم من المطاط السريري | خرطوم معدني تقليدي | خرطوم مطاطي قياسي |
|---|---|---|---|
| الوزن | خفيفة الوزن (40-50٪ أخف) | ثقيلة، تتطلب معدات رفع | مقاومة خفيفة ولكنها منخفضة للكش |
| مقاومة التآكل | المقاومة للأحماض / القليات / مياه البحر القوية (pH 2-13) | عرضة لتآكل الكلوريد | يتسامح فقط مع البيئات الكيميائية الخفيفة |
| تكاليف الصيانة | بدون صيانة لمدة تصل إلى 3 سنوات | يتطلب معالجة منتظمة لمكافحة التآكل | تحتاج إلى استبدال كل 6-12 شهراً |
| كفاءة التثبيت | القطع في الموقع والاتصال السريع | يتطلب لحام محترف | عرضة لتسربات الشيخوخة |
المعلمات التقنية
| البند | المواصفات |
|---|---|
| المواد | الطبقة الداخلية: 95 ٪ غطاء السيراميك الألومينا. |
| طبقة خارجية: مطاط NBR/EPDM المركب | |
| درجة حرارة العمل | -40 درجة مئوية إلى +200 درجة مئوية (على المدى القصير حتى +250 درجة مئوية) |
| ضغط العمل | 0.6-2.5 MPa (يمكن تخصيصه حتى 4.0 MPa) |
| القطر الداخلي | 25 ملم - 600 ملم (أحجام مخصصة متاحة) |
| نصف قطر الانحناء | 3-5 × DN (اعتماداً على درجة الضغط) |
| المقاومة للارتداء | ≤0.01g/m3 (يتم اختباره تحت تدفق الجسيمات 60m/s) |
التعدين: نقل القمامة، التخلص من النفايات
المواد الكيميائية: نقل الأحماض والقليات، اتصالات المفاعل
القوة: أنظمة إزالة الكبريت، معالجة الرماد الطائر
البناء: ضخ الخرسانة، هندسة الأنفاق
عملية الإنتاج
صناعة الصفائح السيراميكية:
يتم ضغط مسحوق الألومينا عالية النقاء (أقصى ضغط 200MPa) ويتم طهاره في فرن للتخمير عالي درجة الحرارة عند 1650 درجة مئوية لتشكيل أنبوب سيراميكي بلا خلط بسعة ≥ 3.85g / cm3.
تحضير طبقة مطاطية مركبة:
بعد خلط مطاط الصيغة المخصصة ، يتم طلاء الطبقة السيراميكية عن طريق عملية التلف / التشكيل CNC لتشكيل طبقة عازلة مرنة 3-5 مم ، والتي تناسب بالتساوي دون فجوات.
العملية الشاملة للتشويش:
Continuously pressurize in a 180℃ intelligent vulcanization tank for 4 hours to ensure that the interface bonding strength between ceramic and rubber meets the standard and achieve "rigidity and flexibility".
فحص جودة العملية الكاملة:
اختبار الضغط الهيدروليكي (1،5 ضعف ضغط العمل) ، اختبار مقاومة الارتداء (معيار ASTM G65) ، اختبار الصمود الهوائي (اكتشاف تسرب طيف الكتلة الهيليوم) ،ويتم القضاء على 100% من المنتجات غير المؤهلة.
معدات الإنتاج
آلة ضغط آلية كاملة:التحكم في الضغط بدقة عالية لضمان غطاء السيراميك المتساوي والكثيف.
فرن صناعة الحرارة السيراميكي النوع الأنفاق:دقة التحكم في درجة الحرارة ± 2 درجة مئوية لضمان الأداء المستقر للطبقة السيراميكية.
خط إنتاج لف المطاط CNC:دقة ± 0.1mm لتحقيق طبقة موحدة من الغراء.
مجموعة خزانات التشويش الذكية:نظام التحكم التلقائي PLC، معايير عملية التشويش يمكن التحكم بها بدقة.
آلة قياس ثلاثية التنسيق:دقة الكشف الأبعاد ± 0.05mm لضمان اتساق المنتج.
المناطق الرئيسية: جنوب شرق آسيا (إندونيسيا/فيتنام) ، الشرق الأوسط (المملكة العربية السعودية/الإمارات العربية المتحدة) ، أمريكا الجنوبية (تشيلي/البرازيل)
الأسواق الناشئة: أوروبا الشرقية (بولندا/أوكرانيا) ، أفريقيا (جنوب أفريقيا/نيجيريا)
س1: هل يمكنك صنع أحجام غير قياسية؟
ج: نعم. توفير الرسومات أو المعلمات العاملة، وقت التوجيه 15-30 يوما.
س2: كيفية منع التسرب؟
ج: استخدمي مشابكات متطابقة وافتحي حلقات الختم بانتظام.
السؤال 3: كيفية التعامل مع قيود مساحة التثبيت المعقدة؟
ج: توفير خدمات تصميم مرنة ثلاثية الأبعاد: يتم تقليل الحد الأدنى من نصف قطر الانحناء إلى 3 أضعاف قطر الأنابيب ، ودعم 30 °-90 ° المرفقين المعدة مسبقا
السؤال 4: هل ستضر المادة المحمولة التي تحتوي على رقائق معدنية حادة بالأنابيب؟
ج: باستخدام تصميم "الطبقة السيراميكية المتدرجة":الطبقة الداخلية: أكسيد الألومنيوم ذو القسوة العالية (مستوى صلابة موه 9)طبقة انتقالية: السيراميك المقاوم لأكسيد الزركونيوم (صلابة كسر 8MPa · m1/2)
س5: ما هو الحد الأدنى للكمية؟
ج: الحد الأدنى لكمية الطلب للقياس القياسي هو 50 مترًا ، ويتم تعديل الحد الأدنى لكمية الطلب للمنتجات المخصصة وفقًا للمواصفات.يرجى مراجعة خدمة العملاء للحصول على تفاصيل.
س6: كم مدة التسليم للطلبات السائبة؟
ج: بعد تأكيد الرسومات الفنية والدفع ، فإن وقت التسليم للطلبات العادية هو 25-35 يومًا ، ويتم دعم الإنتاج السريع (حاجة إلى التواصل مسبقًا).
س7: هل تقدمون عينات؟
ج: يمكن للعملاء المؤهلين طلب عينات طولها متر واحد مجاناً (يتعين دفع رسوم الشحن).
