تفاصيل المنتج
Place of Origin: Changsha, Hunan, China
اسم العلامة التجارية: Elacera
إصدار الشهادات: ISO9001-2015
Model Number: Alumina Ceramic Pipe
شروط الدفع والشحن
Minimum Order Quantity: Negotiable
الأسعار: قابل للتفاوض
Packaging Details: Packed in wooden cases or iron racks
Delivery Time: 25-45 workdas
Payment Terms: T/T
Supply Ability: 100,000 ㎡/ year
اللون: |
أبيض |
ارتداء المقاومة: |
ممتاز |
محتوى الألومينا: |
95٪ |
نوع المنتج: |
الكوع مبطن ببلاط السيراميك |
روكويل صلابة: |
≥88hra |
المقاومة الكيميائية: |
ممتاز |
نطاق الحجم: |
قابلة للتخصيص |
التطبيق: |
ارتفاع درجة الحرارة وبيئات مقاومة للارتداء |
التشطيب السطحي: |
ملمع |
المقاومة للتآكل: |
قوي |
اللون: |
أبيض |
ارتداء المقاومة: |
ممتاز |
محتوى الألومينا: |
95٪ |
نوع المنتج: |
الكوع مبطن ببلاط السيراميك |
روكويل صلابة: |
≥88hra |
المقاومة الكيميائية: |
ممتاز |
نطاق الحجم: |
قابلة للتخصيص |
التطبيق: |
ارتفاع درجة الحرارة وبيئات مقاومة للارتداء |
التشطيب السطحي: |
ملمع |
المقاومة للتآكل: |
قوي |
وصف المنتج

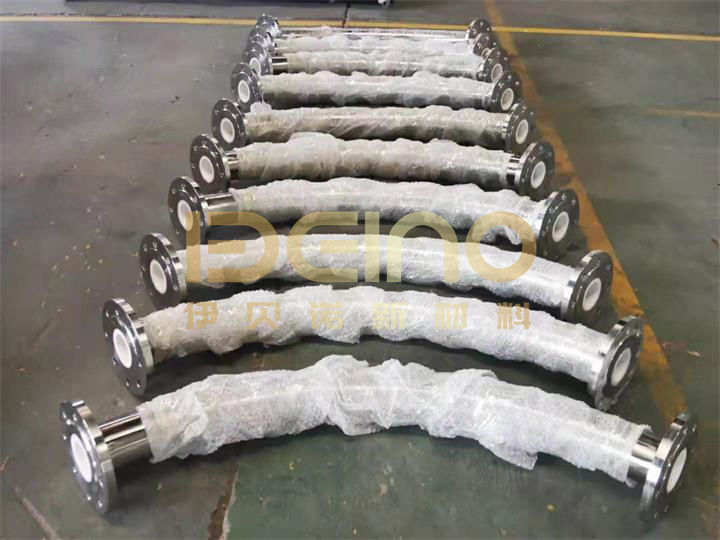

الـأنابيب مقاومة للتآكل مبطنة بالسيراميكتعتمد تصميمًا هيكليًا مركبًا من "بطانة سيراميك الألومينا + طبقة خارجية معدنية": الطبقة الداخلية مصنوعة من سيراميك الألومينا عالي الجودة (نقاء ≥92٪)، بصلابة موس تبلغ 9، ولها مقاومة فائقة للتآكل؛ الطبقة الخارجية مصنوعة من الفولاذ منخفض الكربون أو الفولاذ المقاوم للصدأ لتوفير الدعم الهيكلي ومقاومة الانضغاط. من خلال عملية خاصة، يتم دمج السيراميك والمعدن بإحكام، مما لا يحتفظ فقط بمقاومة التآكل العالية للسيراميك ولكنه يتمتع أيضًا بقوة وصلابة الأنابيب المعدنية، ويمكنه التكيف مع احتياجات نقل المواد تحت ضغوط ودرجات حرارة مختلفة.
بصفتها معدات نقل مصممة لظروف التآكل العالية، أصبحت أنابيب مقاومة للتآكل مبطنة بالسيراميكخيارًا مثاليًا للأسمنت والصلب والطاقة الحرارية والموانئ والمواد الكيميائية والتعدين والفحم والصهر والآلات الهندسية وغيرها من الصناعات بفضل مقاومتها الممتازة للتآكل، مما يحل بشكل فعال مشكلة فقدان خطوط الأنابيب في نقل المواد الصلبة المختلفة.
مقارنة المعايير الفنية للمنتجات المختلفة
|
مؤشرات المعلمات |
أنابيب مقاومة للتآكل مبطنة بالسيراميك |
أنابيب فولاذية عادية |
أنابيب حديد الزهر عالي الكروم |
أنابيب حجر مصبوب |
أنابيب مقاومة للتآكل من البولي يوريثين |
|
المادة الأساسية |
سيراميك الألومينا + طبقة خارجية من الفولاذ الكربوني/الفولاذ المقاوم للصدأ |
فولاذ كربوني |
حديد زهر عالي الكروم |
حجر مصبوب (معدن سيليكاتي) |
مركب البولي يوريثين |
|
صلابة موس |
الدرجة 9 |
الدرجة 2-3 |
الدرجة 6-7 |
الدرجة 6-7 |
الدرجة 2-3 |
|
مقاومة التآكل (القيمة النسبية) |
100 (معيار) |
5-10 |
15-20 |
20-30 |
10-15 |
|
قوة التأثير |
≥12MPa |
≥40MPa |
≥5MPa |
≥3MPa |
≥20MPa |
|
نطاق درجة الحرارة القابلة للتطبيق |
-50℃-300℃ |
-20℃-450℃ |
-10℃-300℃ |
-20℃-200℃ |
-40℃-80℃ |
|
مقاومة التآكل |
مقاومة للأحماض والقلويات ورذاذ الملح (باستثناء حمض الهيدروفلوريك) |
عرضة للصدأ، غير مقاومة للأحماض والقلويات |
مقاومة للتآكل الضعيف، تتآكل بسهولة بالأحماض القوية |
مقاومة للأحماض والقلويات، ولكن ليس للقلويات المركزة |
مقاومة لمعظم الوسائط الكيميائية، تخاف من المذيبات القوية |
|
خشونة الجدار الداخلي للأنابيب |
Ra≤0.8μm |
Ra≥12.5μm |
Ra≥6.3μm |
Ra≥3.2μm |
Ra≤1.6μm |
|
نطاق القطر الروتيني |
DN50-DN1200mm |
DN15-DN2000mm |
DN50-DN800mm |
DN50-DN1000mm |
DN20-DN600mm |
|
طرق التوصيل |
شفة، لحام، وصلة سريعة |
لحام، شفة |
وصلة شفة |
وصلة شفة |
شفة، وصلة سريعة |
|
عمر الخدمة (مثال في صناعة الأسمنت) |
3-5 سنوات |
0.3-0.5 سنة |
1-1.5 سنة |
1.5-2 سنة |
0.5-1 سنة |
|
تكلفة دورة الحياة بأكملها |
منخفضة (صيانة أقل، عمر خدمة طويل) |
مرتفع (استبدال متكرر، تكلفة صيانة عالية) |
متوسط (عمر خدمة متوسط، تكلفة تركيب عالية بسبب الوزن الثقيل) |
متوسط (هشاشة عالية، سهل الكسر، تكلفة استبدال عالية) |
متوسط (محدود بدرجة حرارة منخفضة، سهل التقادم) |
|
سيناريوهات التطبيق النموذجية |
تآكل عالي، درجة حرارة متوسطة إلى عالية، وظروف عمل تآكلية في صناعات متعددة |
نقل المواد ذات التآكل المنخفض ودرجة الحرارة العادية وعدم التآكل |
نقل المواد الجافة ذات التآكل المتوسط ودرجة الحرارة العادية |
النقل الثابت مع التآكل المتوسط وانخفاض التآكل |
النقل الخفيف مع التآكل المنخفض ودرجة الحرارة المنخفضة وعدم التآكل |
المعايير الفنية للسيراميك
| العناصر | المواصفات | |
| محتوى الألومينا | ≥92% | ≥95% |
| الكثافة | ≥3.6 جم/سم3 | >3.8 جم/سم3 |
| صلابة روكويل أ | ≥82HRA | ≥85HRA |
| قوة التأثير | ≥1200 ميجا باسكال | ≥1500 ميجا باسكال |
| صلابة الكسر | ≥3.8MPa·m1/2 | ≥4.0MPa·m1/2 |
| صلابة فيكرز | ≥1150HV10 | ≥1200HV10 |
| قوة الانحناء | ≥290MPa | ≥330MPa |
الميزات الأساسية للمنتج
مقاومة التآكل الشديدة:مقاومة التآكل لبطانة سيراميك الألومينا هي 10-20 ضعفًا لأنابيب الصلب العادية و 5-8 أضعاف لأنابيب الحديد الزهر عالية الكروم. يمكنها تحمل التآكل طويل الأمد للمواد الصلبة بحجم جسيمات ≤50 مم ومعدل تدفق ≤30 م/ث.
هيكل مستقر وموثوق به:قوة الترابط بين السيراميك والمعدن ≥20MPa، وليس من السهل أن تسقط في ظروف العمل مثل الاهتزاز والتأثير وتغيرات درجة الحرارة. قوة التأثير أعلى من 12 ميجا باسكال.
نطاق مقاومة التآكل:يمكن أن تعمل بثبات في بيئة -50℃-300℃، ويمكنها تحمل الوسائط المسببة للتآكل مثل الأحماض والقلويات ورذاذ الملح. إنها مناسبة لظروف العمل المعقدة في صناعات متعددة.
تصميم نقل سلس:الجدار الداخلي أملس (الخشونة Ra≤0.8μm)، ومقاومة تدفق المواد صغيرة، ويتم تقليل ظاهرة الانسداد، ويتم تحسين كفاءة النقل بنسبة 15٪ -30٪.
تخصيص مرن للمواصفات: يدعم أقطار أنابيب مختلفة من DN50 إلى DN1200mm، بالإضافة إلى الأنابيب المستقيمة والأكواع والوصلات ثلاثية الاتجاهات والمخفضات وغيرها من الهياكل، والتي يمكن تخصيصها وفقًا لحجم المعدات ومسار النقل.
التطبيق
|
الصناعة
|
سيناريوهات التطبيق النموذجية |
|
صناعة الأسمنت
|
أنابيب نقل الوجبة الخام/الكلنكر، وأنابيب مدخل ومخرج المطحنة، وأنابيب نقل الفحم المسحوق
|
|
صناعة الحديد والصلب
|
أنابيب حقن الفحم في الفرن العالي، وأنابيب نقل التلبيد، وأنابيب إزالة الغبار
|
|
صناعة الطاقة الحرارية
|
أنابيب نقل الرماد المتطاير، وأنابيب إزالة الكبريت، وأنابيب مخرج مطحنة الفحم
|
|
صناعة الموانئ
|
أنابيب نقل التحميل والتفريغ الخام/الفحم، وأنابيب توصيل المكدس/المسترجع
|
|
الصناعة الكيميائية
|
أنابيب نقل الملاط المسببة للتآكل، وأنابيب نقل المحفز
|
|
صناعة معالجة المعادن
|
أنابيب نقل الملاط، وأنابيب نقل المخلفات، وأنابيب نقل التركيز
|
|
صناعة الفحم
|
أنابيب نقل الفحم الخام، وأنابيب طين الفحم في محطات غسيل الفحم، وأنابيب مطابقة الكاشطة
|
|
صناعة الصهر
|
أنابيب نقل خبث الصهر، وأنابيب نقل مسحوق المعادن
|
|
آلات البناء
|
أنابيب نقل الطين في آلة الدرع، وأنابيب نقل الخرسانة في الهندسة النفقية
|
