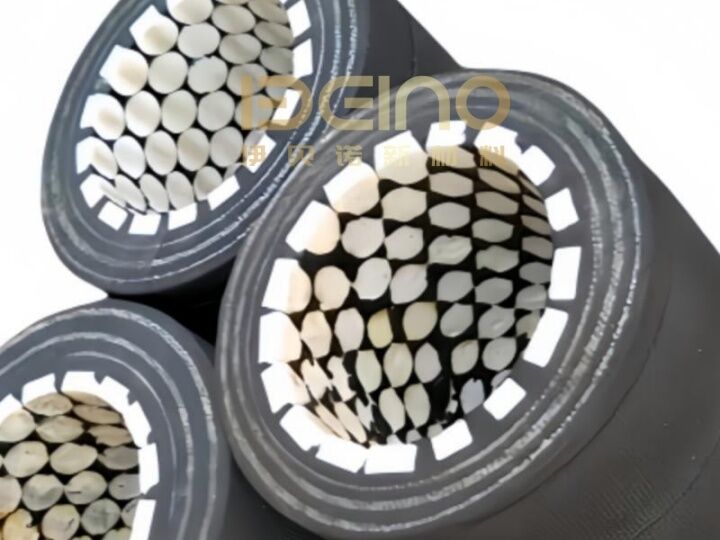

أنابيب مرنة سيراميكية للتجريف ونقل الرمال

مقدمة المنتج

تتضمن عمليات التجريف ونقل الرمال في الموانئ والأنهار وبيئات الهندسة الساحلية مخاليط شديدة التآكل من الرمل والطمي والحصى والماء. تخلق هذه المواد تدفقًا تآكليًا مستمرًا، خاصة في ظل ظروف سرعة التدفق والضغط العالية.

غالبًا ما تفشل الخراطيم المطاطية التقليدية قبل الأوان بسبب التآكل الداخلي، بينما تفتقر خطوط الأنابيب الفولاذية إلى المرونة وهي عرضة للتشقق تحت ظروف التحميل الديناميكي مثل حركة الأمواج واهتزاز المعدات وإزاحة خطوط الأنابيب.

التحدي ليس فقط مقاومة التآكل، بل أيضًا الحفاظ على السلامة الهيكلية والمرونة في ظل ظروف العمل المتغيرة باستمرار.

تصميم الهندسة الإنشائية

تم تصميم خط الأنابيب المرن السيراميكي هذا بهيكل مركب متعدد الطبقات محسّن لنقل الملاط:

الطبقة الداخلية - سيراميك الألومينا (≥95%):يوفر صلابة فائقة ومقاومة لتآكل جزيئات الرمل.

طبقة الربط الوسيطة:تضمن التصاقًا قويًا بين السيراميك والمطاط، مما يمنع التقشر تحت تدفق الضغط العالي.

الطبقة الخارجية - مطاط النتريل المقوى (NBR):يوفر المرونة وقوة الشد ومقاومة الإجهاد البيئي مثل التعرض لمياه البحر.

يسمح هذا التصميم لخط الأنابيب بالحفاظ على الأداء حتى تحت الانحناء والاهتزاز وتقلبات الضغط.

سلوك التدفق وآلية التآكل

في أنظمة التجريف، يحدث التآكل بشكل أساسي بسبب:

♣ تأثير الجسيمات عالية السرعة على جدران خط الأنابيب

♣ الاضطراب عند المنعطفات ونقاط الاتصال

♣ الترسيب وإعادة تسريع الجسيمات

يقلل السطح الداخلي السيراميكي الأملس من شدة الاضطراب ويقلل من احتكاك الجسيمات بالجدار، مما يقلل بشكل كبير من معدلات التآكل مقارنة بالخراطيم المطاطية التقليدية.

بالإضافة إلى ذلك، تمنع صلابة سيراميك الألومينا (≥85 HRA) القطع الدقيق وتدهور السطح الناتج عن جزيئات الرمل الحادة.

سيناريوهات التطبيق في مشاريع التجريف

♣ يستخدم هذا الخرطوم السيراميكي المقاوم للتآكل على نطاق واسع في:

♣ خطوط أنابيب تجريف الموانئ

♣ مشاريع إزالة الطمي من الأنهار والقنوات

♣ أنظمة نقل ملاط الرمل

♣ مشاريع الاستصلاح البحري

♣ خطوط أنابيب تصريف المضخات

المزايا الهندسية

♣ عمر خدمة ممتد في ظروف ملاط الرمل

♣ تقليل وقت التوقف عن العمل في عمليات التجريف

♣ تركيب مرن لخطوط الأنابيب العائمة أو الأرضية

♣ مقاومة عالية لمياه البحر والإجهاد البيئي

♣ تكلفة دورة حياة أقل مقارنة بخطوط الأنابيب الفولاذية أو المطاطية

الأسئلة الشائعة

س 1: ما هو عمر الخدمة في ظروف التجريف؟

ج: يعتمد عمر الخدمة على تركيز الملاط وحجم الجسيمات وسرعة التدفق. في مخاليط الرمل والماء النموذجية، يمكن أن يستمر خط الأنابيب المرن السيراميكي لمدة 3-5 مرات أطول من الخراطيم المطاطية القياسية، خاصة في الأجزاء عالية التآكل مثل مخارج المضخات والمنعطفات.

س 2: هل يمكن للخرطوم التعامل مع ملاط عالي التركيز من الرمل؟

ج: نعم. تم تصميم البطانة السيراميكية الألومينا عالية الصلابة (≥85 HRA) خصيصًا لمقاومة تآكل الجسيمات الثقيلة، مما يجعلها مناسبة لأنظمة نقل ملاط الرمل عالي التركيز.

س 3: هل هو مناسب للبيئات البحرية أو مياه البحر؟

ج: نعم. توفر طبقة المطاط الخارجية NBR مقاومة جيدة لمياه البحر والرطوبة والإجهاد البيئي، مما يجعلها مناسبة لمشاريع التجريف الساحلية والبحرية.

س 4: هل يمكن أن يحل محل خطوط الأنابيب الفولاذية في أنظمة التجريف؟

ج: في الأجزاء عالية التآكل والمرنة، نعم. الخراطيم السيراميكية مثالية لاستبدال خطوط الأنابيب الفولاذية في المناطق التي يكون فيها التآكل والاهتزاز عوامل حاسمة، بينما لا تزال الأنابيب الفولاذية تستخدم للأقسام المستقيمة الطويلة لتحسين التكلفة.

س 5: ما هي نقاط الفشل النموذجية للخراطيم التقليدية؟

ج: تفشل الخراطيم المطاطية التقليدية عادة بسبب تآكل الجدار الداخلي أو التقشر أو التشقق تحت تقلبات الضغط. يقلل الهيكل المبطن بالسيراميك بشكل كبير من هذه المخاطر.

س 6: هل التركيب معقد مقارنة بالأنابيب الفولاذية؟

لا. خط الأنابيب المرن السيراميكي أسهل في التركيب بسبب مرونته. يمكنه التكيف مع التضاريس غير المستوية والبيئات الديناميكية دون الحاجة إلى محاذاة معقدة.

س 7: كيف تختار حجم الخرطوم الصحيح؟

يجب أن يأخذ الاختيار في الاعتبار معدل التدفق وتركيز الملاط وحجم الجسيمات وضغط النظام. يمكن لفريق الهندسة لدينا تقديم توصيات مخصصة للحجم بناءً على بيانات المشروع.

س 8: هل البطانة السيراميكية تتشقق تحت الانحناء؟لا. تم تصميم الخرطوم بهيكل سيراميكي مجزأ ودعم مطاطي مرن، مما يسمح له بالحفاظ على سلامته تحت ظروف الانحناء المتحكم فيها.
