خرطوم مطاطي ملفوف من السيراميك لنقل الرمال الاحتكاشية في الموانئ

إدخال المنتج

في الميناء ، نادراً ما يتم استبدال خرطوم لأن الغطاء المطاطي بأكمله قد ارتدى بالتساوي. عادةً ما يبدأ الفشل في مكان واحد: خارج المنحنى ، المنطقة وراء اللحاء ،أو قطعة قصيرة تضربها تدفق المواد المركزةبمجرد أن تنتهي هذه النقطة، يتوقف خط النقل على الرغم من أن معظم الأنبوب قد لا يزال يبدو صالحًا للعمل.

يمكن أن يتحمل أنبوب صلب مغلف بالسيراميك كسور شديد ، لكنه لا يمكن أن يستوعب دائمًا الاهتزاز أو تحويل التوجيه أو حركة المعدات المحدودة. يوفر خرطوم مطاطي عادي هذه المرونة ،لا يزال يترك المطاط عرضة مباشرة للرمالأنبوب Elacera المطاطي المغطى بالسيراميك مصمم للمناصب التي تحدث فيها كلتا المشكلة في نفس الوقت.

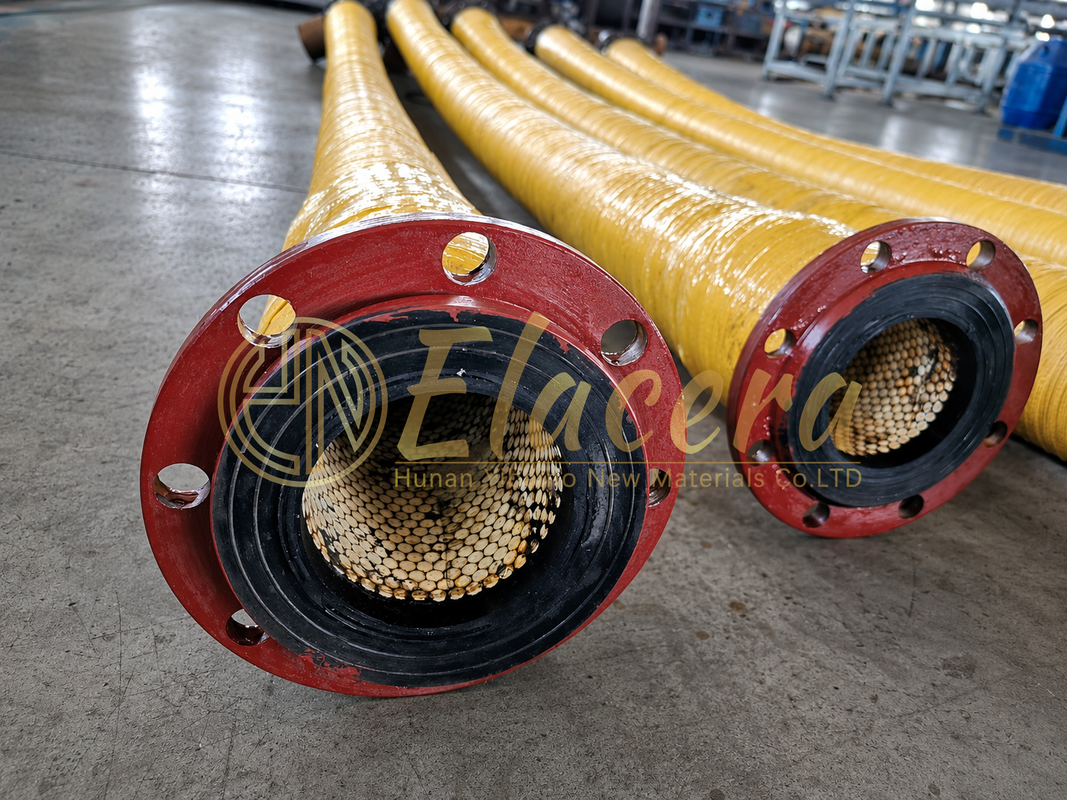

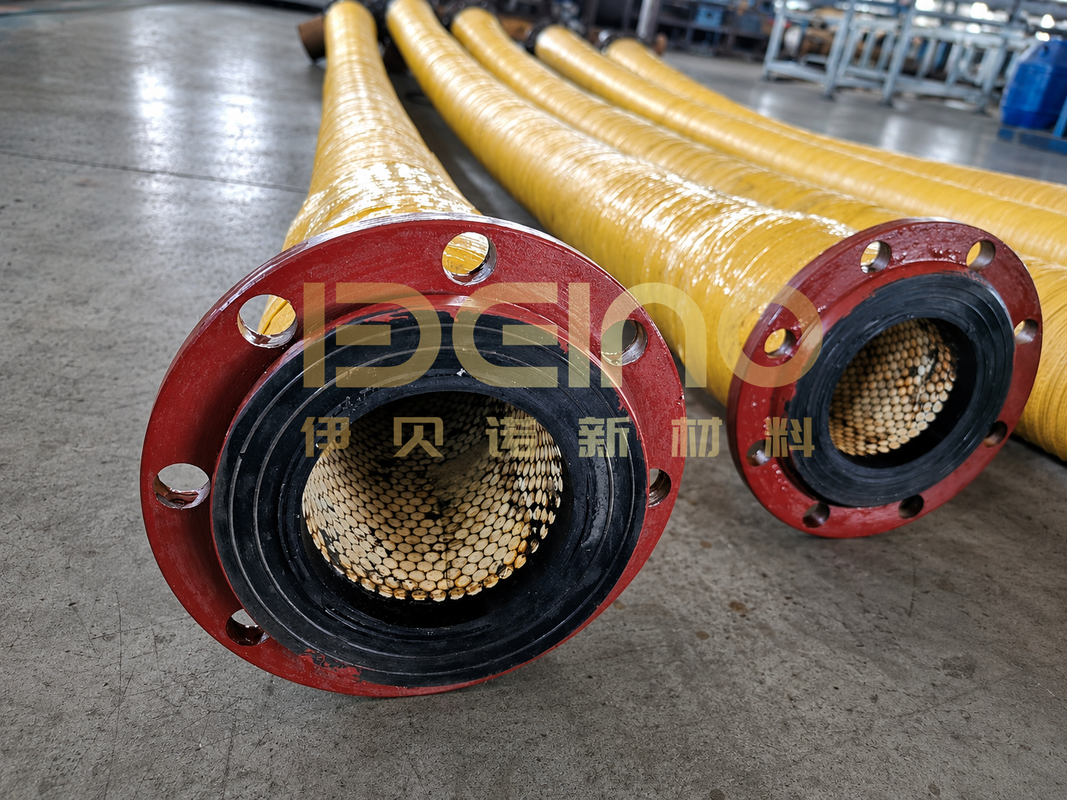

يستخدم الأنبوب شرائح سيراميكية منفصلة عالية الألومينا بدلاً من أنبوب سيراميكي متواصل واحد. تشكل الشرائح سطح الارتداء الداخلي وتبقى مدعومة بالمطاط ،حتى يتمكن التجميع من الانحناء داخل نصف قطرها المعتمديستخدم عادة كصلة مرنة مستهدفة ، وليس كبديل لكل أنبوب فولاذي في النظام.

حيث تستحق هذه الأنابيب مكانها

أقوى تطبيق هو نقطة مرنة معروفة عالية الارتداء إذا فشل الأنبوب الموجود مرارا وتكرارا في نفس المنطقةصور الحفرة المرتدية والمسار المثبت غالبا ما تكون أكثر فائدة من وصف عام للمواد.

لماذا DN وحدها ليست كافية للاقتباس

يمكن أن يتطلب خرطومان بنفس القطر الداخلي بناءات مختلفة تمامًا. خرطوم تفريغ الضغط الإيجابي يحمل الرمل الرطب ليس هو نفس المنتج مثل خرطوم الفراغ المستخدم للاستنشاق.يختلف الاتصال القصير المدعوم أيضًا عن خرطوم طويل يجب أن يحمل وزنه الخاص بين نقطتين.

بالنسبة لخدمة الموانئ ، يجب أن يحدد أول عرض ما إذا كانت المادة جافة أو مختلطة بالماء ، وأكبر حجم جزيء متوقع ، والضغط الطبيعي والحد الأقصى ، ودرجة الحرارة ، والمنحنى المثبت ،معيار الفلنج، والتعرض في الهواء الطلق. إذا كان هناك حاجة إلى امتصاص أو خدمة عائمة أو سحب أو درع خارجي ، فيجب أن يُذكر ذلك في البداية.هذه الخصائص ليست جزءا من خرطوم إفراز سيراميكي عادي.

بيانات منتج نموذجية

يتم تحديد الضغط والقطر الخارجي ووزن الوحدة وقطر الانحناء الأدنى للحجم الفعلي. يجب أن تظهر على الرسم المعتمد بدلاً من نسخها من قطر خرطوم مختلف.

ما الذي يحدث داخل الأنابيب

الرمل ينزلق على طول فتحة المطاط يزيل المواد تدريجياً، عند الانحناء، تتواصل الجسيمات في اتجاهها الأصلي وتضرب الشعاع الخارجي بشكل أكثر شدة.أو اتصال غير متوافق يمكن أن يجعل التدفق أقل توحيدًا. توفر الطبقة السيراميكية للمادة سطحًا صلبًا للاستعمال ، بينما يدعم المطاط المحيط الأجزاء ويمتص الحركة الطبيعية.

لا يصلح السيراميك تركيبًا سيئًا. يمكن أن يسطح خرطوم مضغوط أقل من نصف قطره الحد الأدنى للثني محليًا ، ويزعج التدفق ، ويفرط في الهيكل.سحب فلانجز غير محيطة مع بعضها البعض مع خرطوم يمكن أن يخلق نفس المشكلة قبل نقل حتى يبدأ.

ستة تفاصيل يجب الموافقة عليها قبل الإنتاج

·قطر داخلي واضح من خلال القسم المغطى بالسيراميك

·الطول الإجمالي والمنحنى الفعلي المثبت

·الضغط الطبيعي والضغط الأقصى وأي متطلبات لضغط الاختبار

·القطر الخارجي للشريحة، نمط ثقب البرولت، وجه الختم والتوجيه

·متطلبات المطاط للتعرض للخارج أو للنفط أو للمواد الكيميائية

·طريقة الدعم بحيث لا يتم حمل وزن الخراطيم بواسطة الاطراف

بالنسبة لعملية استبدال، يرجى إرسال ورقة بيانات الأنابيب القديمة مع صور التثبيت. إذا كان الأنابيب السابقة مرتدية من جانب واحد فقط، يجب أيضًا تصوير التركيب العلوي.السبب الحقيقي قد يكون مسار التدفق بدلا من نوعية المطاط وحده.

التفتيش والتعبئة والتوريد

شركة هونان ييبينو نيو ماتريال المحدودة تصنع منتجات إلاسيرا ذات الطلاء السيراميكي على رسومات العملاءيتم التحقق من حالة الحفر والطلاء المرئي بالمستند المعتمديمكن تضمين اختبار الضغط في خطة التفتيش عندما يتم تحديده في الأمر.

يتم دعم الأنابيب الطويلة أو الثقيلة أثناء التعبئة لمنع طيها في نصف قطر غير مناسب. يتم اختيار الأوعية الخشبية أو إطار النقل وفقًا لحجم الأنابيب والوزن ،و طريقة الشحن.

الأسئلة الشائعة

هل يمكن استخدام هذا الخراطيم لامتصاص الرمل؟
فقط عندما تكون مصممة خصيصًا ومصممة للعمل في الفراغ. لا ينبغي التعامل مع خرطوم تفريغ الضغط الإيجابي كخرطوم شفط.

هل يمكنه استبدال أنبوب فولاذي مغلف بالسيراميك؟
يمكن أن يستبدل الأقسام المرنة أو المتحركة المختارة. غالبًا ما يتم خدمة الأقسام المستقيمة بشكل أفضل بواسطة أنابيب صلبة مغلفة بالسيراميك.

كيف يتم تحديد الحد الأدنى لقطر الانحناء؟
يعتمد ذلك على قطر الأنبوب ، وتخطيط الجزء السيراميكي ، والتعزيز ، والطول. يتم ذكر نصف قطره المسموح به على الرسم المعتمد.

هل يمكنك أن تُطابقِ شاشة موجودة؟
أجل، أرسل رسمة كاملة للشريحة أو المعيار، فئة الضغط، القطر الخارجي، تفاصيل الثقب، ومتطلبات وجه الختم.

ما هي أسرع طريقة للحصول على اقتباس دقيق؟
أرسل المادة، حجم الجسيمات، الضغط، درجة الحرارة، معرف خرطوم، الطول، المنحنى المثبت، رسومات الجهاز، وصور للاتصال الحالي.

ما زلت تستبدل نفس الأنابيب؟

هل لديك خرطوم يستمر في التآكل في نفس نقطة نقل الميناء؟سنراجع ما إذا كان الموقع يحتاج إلى خرطوم مرن مغلف بالسيراميك، لفافة ارتداء صلبة، أو بنية مختلفة.
