انتقال أنبوب سيراميك مبطن بقطر كبير لنقل المساحيق الكاشطة

وصف موجز للمنتج:
تحمي انتقالات الأنابيب المبطنة بالسيراميك ذات القطر الكبير الأقسام المستدقة حيث قد تتركز الجسيمات الكاشطة مع تغير قطر الأنبوب. يتم تخصيص أقطار المدخل والمخرج، وملف الانتقال، وسمك السيراميك، والتوصيلات وفقًا للرسم المعتمد.

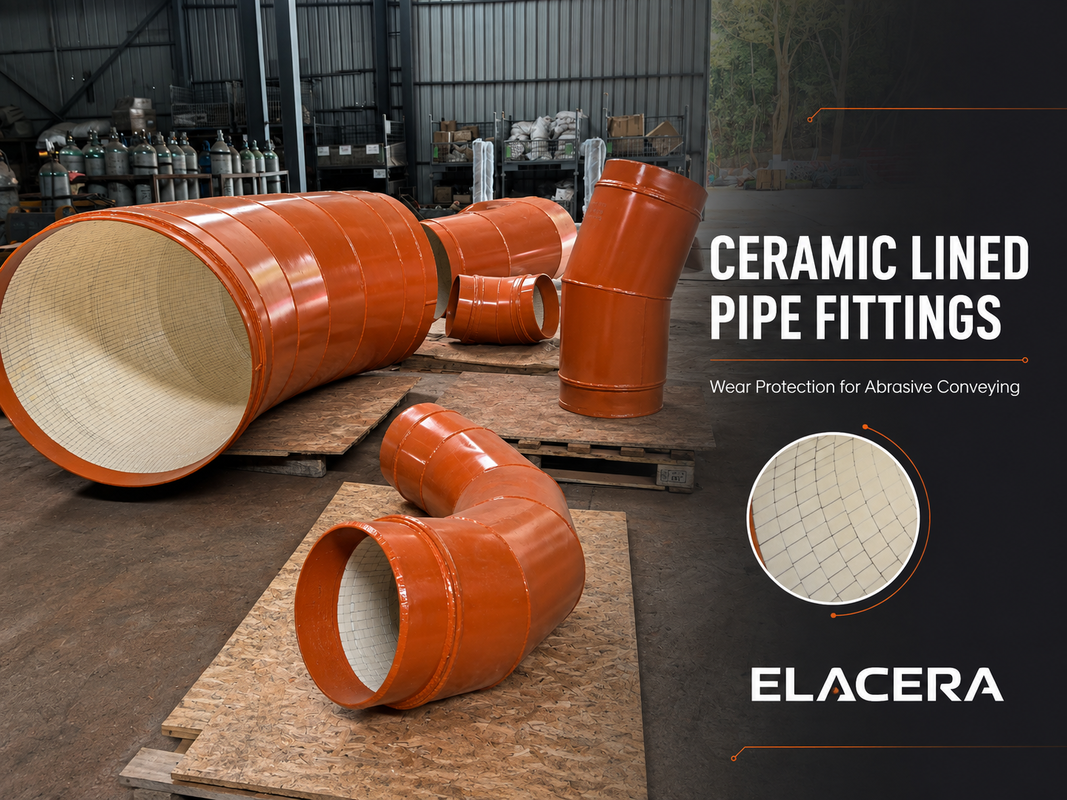

انتقال أنبوب مبطن بالسيراميك بقطر كبير لنقل المساحيق الكاشطة

انتقال الأنبوب المبطن بالسيراميك هو قسم انتقالي فولاذي محمي داخليًا ببلاط سيراميك ألومينا مقاوم للتآكل. يتم استخدامه في أنظمة نقل المساحيق الكاشطة حيث يمكن أن يؤدي تغيير قطر الأنبوب إلى تآكل مركز على السطح المستدق. يمكن تخصيص أقطار المدخل والمخرج، وطول الانتقال، وسمك السيراميك، وتفاصيل التوصيل وفقًا لرسم خط الأنابيب.

نظرة عامة على المنتج

الانتقال الأنبوبي ليس مجرد أنبوب مستقيم بقطرين مختلفين. أثناء مرور المادة عبر مخفض أو موسع، تتغير سرعتها وتوزيعها.

قد تتحرك الجسيمات نحو جانب واحد من التدرج، مما يؤدي إلى تآكل انزلاقي موضعي أو تأثير. قد يتركز التآكل أيضًا بالقرب من المدخل أو المخرج أو التوصيل بالأنبوب المجاور.

لذلك، يجب أن يتبع تصميم البطانة مسار التدفق الفعلي والهندسة الداخلية المتغيرة - وليس فقط قطر الأنبوب الاسمي.

الميزات الرئيسية

• بطانة بلاط سيراميك الألومينا تتبع السطح الداخلي المستدق
• مناسب للملفات الانتقالية ذات القطر الكبير وغير القياسية
• أبعاد المدخل والمخرج والطول والتوصيل المخصصة
• يساعد إنهاء البطانة السلس على تقليل خطوات التآكل المكشوفة
• يتم تأكيد القطر الداخلي النهائي قبل الإنتاج

لماذا تستخدم بلاط السيراميك في انتقال الأنابيب؟

كم سائل سيراميكي متكامل عملي للعديد من أقسام الأنابيب المستقيمة، ولكنه قد يكون من الصعب تصنيعه لملف كبير القطر أو متغير باستمرار.

يمكن ترتيب بلاط السيراميك الفردي على طول التدرج لتغطية الهندسة المتغيرة. يجب مراجعة حجم البلاط وموضع المفصل وإنهاء البطانة وفقًا لشكل الانتقال واتجاه تدفق المواد المتوقع.

خيار البطانة النموذجي هو سيراميك ألومينا بنسبة 95٪. يتم تأكيد درجة السيراميك النهائية وسمكها وفقًا للمادة المنقولة وحجم الجسيمات والسرعة ونمط التآكل المرصود.

معلومات فنية نموذجية

المزايا الفنية واعتبارات التصميم

اتجاه التدفق: ينتج عن الانتقال المتضيق والانتقال المتوسع حركة جسيمات مختلفة. يجب تحديد اتجاه النقل الفعلي على الرسم.

ملف الانتقال: قد يزيد التدرج القصير أو الحاد من الاضطراب والتأثير الموضعي. يجب مراجعة طول الانتقال مع مساحة التركيب المتاحة.

سمك السيراميك: يقلل السيراميك الأكثر سمكًا من التجويف النهائي. يجب موازنة السمك مقابل ظروف التآكل وقدرة النقل المطلوبة.

توصيل النهاية: يجب أن يتصل بطانة السيراميك بسلاسة قدر الإمكان مع بطانة الأنبوب المجاورة لتجنب حافة مكشوفة أو خطوة داخلية مفاجئة.

التطبيقات

تعتبر انتقالات الأنابيب المبطنة بالسيراميك شائعة الاستخدام في الأنظمة التي تنقل:

• رماد متطاير ومسحوق فحم
• غبار الأسمنت والكلنكر
• مسحوق معدني ورمل
• جسيمات جافة كاشطة أخرى

تشمل الصناعات النموذجية توليد الطاقة والأسمنت والتعدين ومعالجة المعادن ومناولة المواد السائبة. تتطلب الملاط والتآكل الشديد ودرجات الحرارة غير العادية أو ظروف الضغط الخاصة مراجعة فنية منفصلة.

التصنيع والفحص والتعبئة

يتم فحص الانتقال الفولاذي مقابل الأبعاد المعتمدة قبل البطانة. أثناء الإنتاج، نتحقق من تغطية السيراميك واستمرارية السطح الداخلي وإنهاء البطانة واتجاه الشفة.

يتم حماية التركيبات النهائية ذات القطر الكبير بشكل فردي وتثبيتها على رف فولاذي أو تعبئتها في صندوق خشبي وفقًا لحجم المنتج ومتطلبات النقل.

المعلومات المطلوبة للاقتباس

يرجى تقديم:

• أقطار المدخل والمخرج
• الطول الكلي أو زاوية التدرج
• اتجاه التدفق المتضيق أو المتوسع
• المادة المنقولة وحجم الجسيمات
• سرعة النقل وظروف التشغيل
• موضع التآكل الحالي أو صور الموقع
• القطر الداخلي النهائي المطلوب
• معيار الشفة أو رسم التوصيل

أسئلة متكررة

لماذا يمكن أن يتآكل انتقال الأنبوب بشكل أسرع من الأنبوب المستقيم؟
يؤثر تغيير القطر على سرعة الجسيمات وتوزيعها، مما قد يركز التآكل على التدرج أو جانب واحد من التركيب.

لماذا تستخدم بلاط السيراميك بدلاً من كم سائل متكامل؟
غالبًا ما يكون بلاط السيراميك أكثر عملية للأقطار الكبيرة والملفات الداخلية المتغيرة باستمرار.

هل السيراميك الأكثر سمكًا أفضل دائمًا؟
لا. يقلل السمك المفرط من التجويف النهائي وقد يؤثر على تدفق المواد. يجب اختيار السمك لظروف التآكل الفعلية.

هل يمكن لـ ELACERA® التصنيع وفقًا لرسم موجود؟
نعم. يتم مراجعة الهيكل الفولاذي وتخطيط السيراميك والتوصيلات والقطر الداخلي النهائي من الرسم المؤكد.

ما هي المعلومات الأكثر أهمية قبل الاقتباس؟
الأقطار وطول الانتقال واتجاه التدفق وخصائص المواد ونمط التآكل الحالي هي نقاط البداية الرئيسية.

تحدث إلى خبير حماية من التآكل

أرسل لنا رسم الانتقال الخاص بك ومعلومات التشغيل. سنقوم بمراجعة منطقة التآكل المحتملة وتخطيط السيراميك وتفاصيل التوصيل قبل إعداد الاقتباس الفني.
